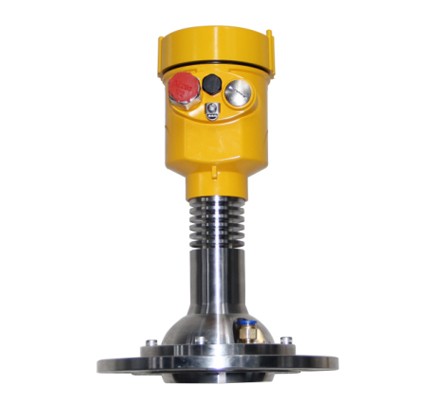

HBRD-FMW21调频雷达物位计
关注：94
参考价格：2550
型号：HBRD-FMW21
品牌：慧博新锐HBRD
产地：河北省承德市双桥区力
交货期：一周
产品规格 Product specificatioN
测量介质：固体
测量范围： 0.1m~30m /0.3 ~150m
过程连接： 法兰≥DN80
过程温度： -40～110℃/-40～ 200℃
过程压力： -0.1～0.3 MPa
精 度： ±5mm
防护等级：IP67
中心频率：80GHz
电源：两线制(DC24V)/ 四线制(AC220V)/六线制(DC12V~24V)
外壳：铝/塑料/不锈钢
信号输出：二线制4...20mA/HART协议/四线制4...20mA /RS485 Modbus
外观尺寸 Appearance of size
技术参数 Technical parameters
| 过程链接 | 法兰 /材质PP、PTFE、不锈钢、不锈钢 +PTFE翻边 | |||
| 材质 | 铸铝/ 不锈钢/ 塑料ABS | |||
| 外壳 | 外壳和外壳之间的密封 | 硅橡胶 | ||
| 外壳视窗 | 聚碳酸酯 | |||
| 接地端子 | 不锈钢 | |||
| 供电电压 | 四线制 | 标准型 | (198～242)V AC | |
| 功耗 | max80mA DC24V/2W | |||
| 允许波纹 | ＜100Hz | Uss＜1V | ||
| （100~100K）Hz | Uss＜10mV | |||
| 双腔外壳 | (15-28) V DC | 四线制 | ||
| 100V AC | 四线制 | |||
| 电缆参数 | 电缆入口/插头 | 1个M20x1.5电缆入口 | ||
| 1个盲堵M20×15 | ||||
| 接地端子 | 导线横截面2.5mm2 | |||
| 输出参数 | 输出信号 | （4~20）mA/RS485Modbus | ||
| 分辨率 | 1mm | |||
| 故障信号 | 电流输出不变；20.5mA;22mA;3.9mA | |||
| 积分时间 | (0~20)s，可调 | |||
| 盲区 | 0.1m/0.2m/0.3m | |||
| 最大测量间隔 | 150米 | |||
| 测量间距 | 大约1秒（取决于参数设置） | |||
| 调整时间 | 大约1秒（取决于参数设置） | |||
| 调整时间工作存储及运输温度 | （-40~80）℃ | |||
| 过程温度 | HBRD-FMW11S | -40～100℃ | ||
| HBRD-FMW11 | -40～80℃ | |||
| HBRD-FMW12 | -40～100℃ | |||
| HBRD-FMW13 | -40～120℃/-40-110℃(螺纹连接) | |||
| HBRD-FMW14 | -40~200℃ | |||
| 相对湿度 | ＜95% | |||
| 压力 | Max2.5MPa | |||
| 耐震 | 机械震动10m/s2,(10~150)Hz | |||

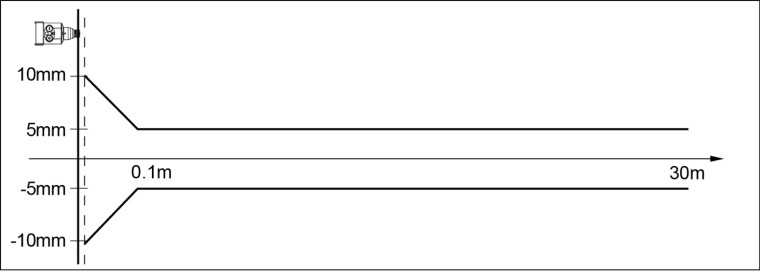

仪表线性 Instrument linearity
安装要求 Installation requirements

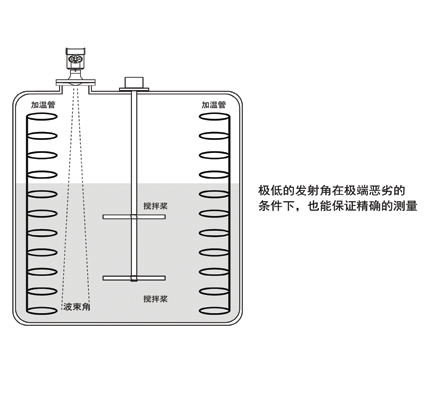

仪表在安装时避免安装在入料口的上方，尽量避开各种影响信号的物体，如搅拌桨等
● 在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。

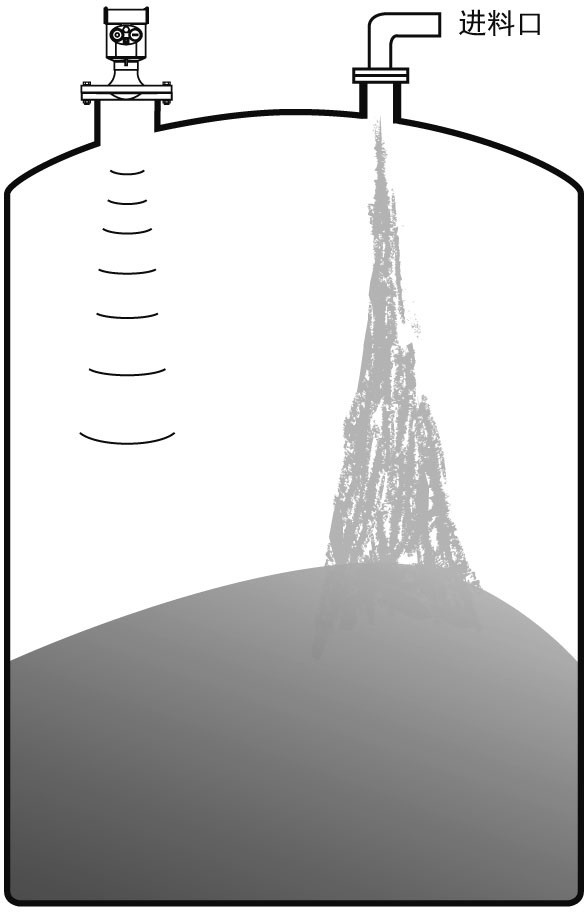

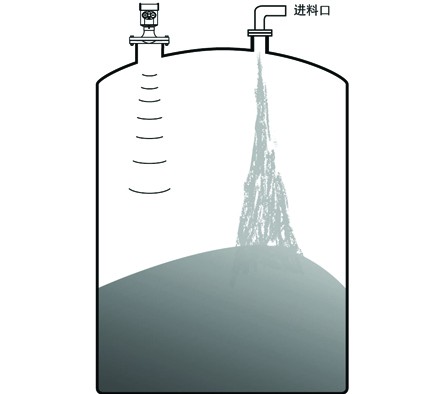

有不能安装在入料口上方，仪表下方不能有障碍物
在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。
