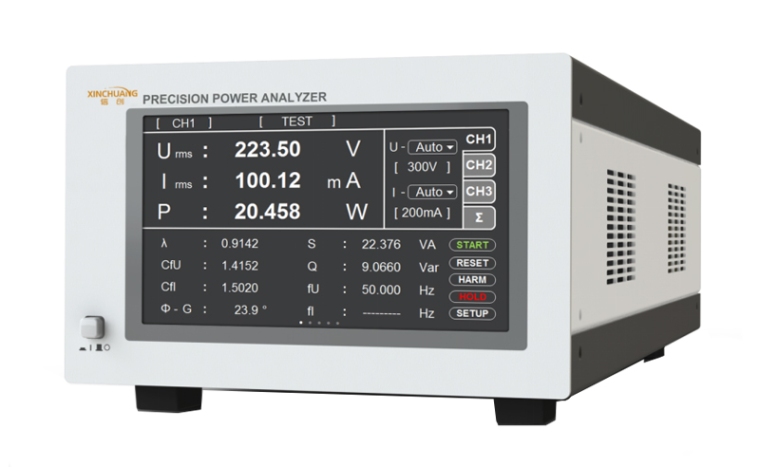

产品特点
触摸宽屏： 800*480高亮、高分辨率触屏，操作简单方便
高 精 度： 使用高速DSP处理器，16位高速高精度AD转换器，基本精度可达0.1%，最快100ms显示数据更新周期
宽 功 率： 单通道可测量电流50A（可选配20A、10A、5A、2A、1A等规格，且支持混合搭配），功率最小分辨力0.1mW，满足待机功耗测量需求和额定功率测量需求
宽 频 带： 交流、直流信号两用，功率测量带宽DC、0.5Hz～100kHz，可满足各种标准和非标准正弦波形负载功率测量
三相谐波： 三相可同时进行谐波分析，最高50次谐波测量，失真度分析，可直观显示各次谐波含量和总含量
三相频率： 三相可同时进行频率测量
线路滤波： 采用500Hz、5.5kHz的低通滤波器，可测量PWM波形的基波值，滤掉开关电源电流高频干扰
传 感 器： 变比功能，支持常规I-I、V-V型电压/电流互感器；支持BNC接口的I-V型电流传感器，最大输入电压10V，可选配大电流传感器
效率计算： 可同时测量设备的输入、输出能耗，并计算出其效率
电能累积： 可单独累积正向电能量、反向电能量和综合电能量，进行买卖电能测量
阈值报警： 每通道可独立设置电压、电流、功率、功率因数等阈值和测量门限值，自动上下限判定，报警
中英界面： 可切换设置中文、英文操作界面
主要功能

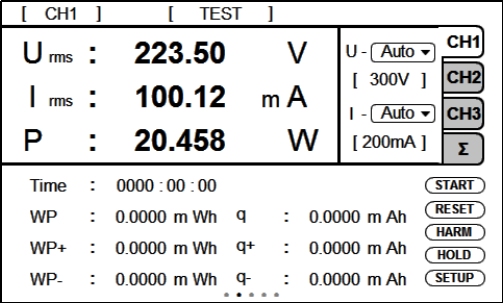

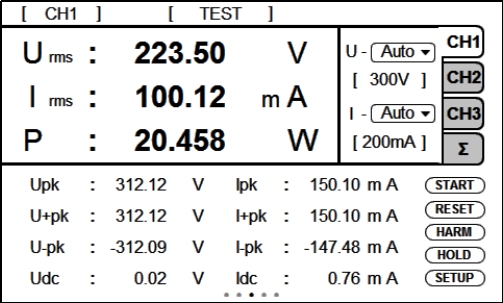

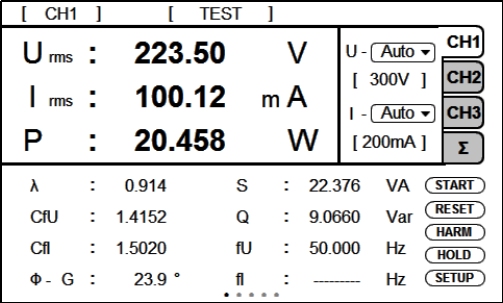

 单通道测量 |  峰值检测 |  电能量测量 |

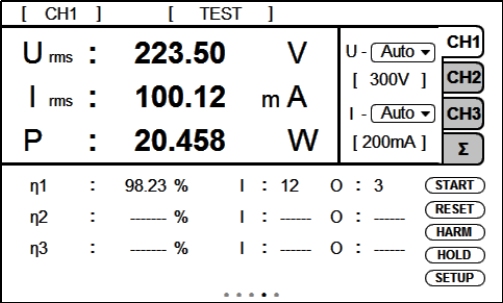

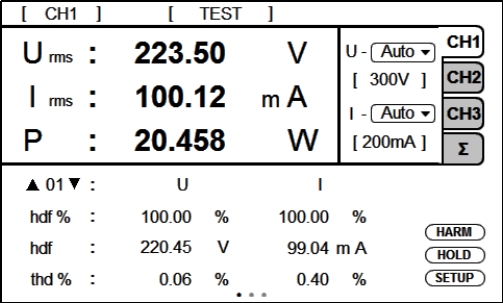

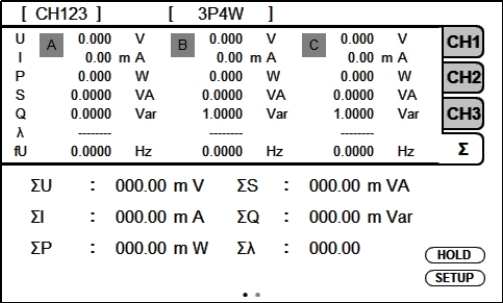

 效率测量 |  三相测量 |  谐波分析 |
通道配置
高精度三相功率分析仪可支持多种接线方式，包括1P2W、1P3W、3P3W、3V3A、3P4W等方式，用户可根据使用要求配置多通道模式，以满足特定负载的电压、电流、功率、效率等参数的测量。接线方式 | 通道1 | 通道2 | 通道3 |
1P2W单相两线 | 1P2W | 1P2W | 1P2W |
1P3W单相三线 | 1P3W | ||
3P3W三相三线 | 3P3W | ||
3V3A三相三线 | 3V3A | ||
3P4W三相四线 | 3P4W | ||
技术规格
型号 | PA330E | |
测量通道 | 3 | |
接线方式 | 1P2W(单相2线)、1P3W(单相3线)、3P3W(三相3线，2电压2电流)、3P3W(3V3A)(三相3线，3电压3电流)、3P4W(三相4线) | |
测量参数 | 电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、电压频率fU、电流频率fI、相位角Φ、效率η、总电能量Wh、正向电能量Wh+、反向电能量Wh-、电流积分Ah、50次谐波分析HDF、电压和电流失真度THD、峰值电压Upk、峰值电流Ipk、电压峰值因数CfU、电流峰值因数CfI、直流电压Udc、直流电流Idc、整流平均值Umn/Imn/Urmn/Irmn、三相参数Σ | |
输入阻抗 | 电压：约2MΩ，电流直接输入：约2.5mΩ (50A规格)，电流传感器输入：约100kΩ | |
AD采样速率 | 约100kS/s | |
满量程峰值因数 | 3 | |
电压额定量程 （直接输入） | 15/30/60/100/150/300/600/1000[V] *1000V满量程峰值因数为1.5 | |
电流额定量程 （直接输入） | 50A电流规格：500m/1/2/5/10/20/40/50*[A] 选配： 20A电流规格：100m/200m/500m/1/2/5/10/20*[A] 10A电流规格：50m/100m/200m/500m/1/2/5/10*[A] 5A电流规格：20m/50m/100m/200m/500m/1/2/5*[A] 2A电流规格：10m/20m/50m/100m/200m/500m/1/2*[A] 1A电流规格：5m/10m/20m/50m/100m/200m/500m/1*[A] *以上规格的最大量程满量程峰值因数为1.5 | |
电流额定量程 （传感器输入） | 50m/100m/200m/500m/1/2/5/10[V] | |
电压、电流量程精度范围 | (1%～110%)*×量程 *电压1000V量程、电流50A量程精度范围为(1%～100%)×量程 | |
功率因数范围 | ±(0.001 ～ 1.000) | |
电压 测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±({0.1+0.05×(f-1)}%×显示值+0.2%×量程) ±({0.5+0.04×(f-10)}%×显示值+0.3%×量程) |
电流 测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±((0.1×f)%显示值+0.2%×量程) ±({1+0.08×(f-10)}%×显示值+0.3%×量程) |
有功功率测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤50kHz 50kHz＜f≤100kHz | ±(0.1%×显示值+0.1%×量程) ±(0.3%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.2%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.3%×量程) ±({5.1+0.18×(f-50)}%×显示值+0.3%×量程) |
有功功率 测量范围 | 50A电流规格：11mW～11kW@220V，PF=0.01～1 选配： 20A电流规格：2.2mW～4.4kW@220V，PF=0.01～1 10A电流规格：1.1mW～2.2kW@220V，PF=0.01～1 5A电流规格：0.4mW～1.1kW@220V，PF=0.01～1 2A电流规格：0.2mW～440W@220V，PF=0.01～1 1A电流规格：0.1mW～220W@220V，PF=0.01～1 | |
低功率因数 功率精度范围 | 视在功率测量精度，±(0.2%×显示值)@PF=0 有功功率测量精度在上述基础上，加读数的0.05%@PF=0.001～0.1 | |
有功功率分辨力 | 0.1mW | |
频率测量范围 | DC，0.5Hz ～ 100kHz | |
频率测量精度 | ±0.1%×显示值 | |
谐波测量 | 10Hz ～ 600Hz，1～50次谐波含量，总失真度 | |
电能测量范围 | 0～999999MWh (分辨率：1mWh/0.01mAh) | |
电能测量精度 | ±0.2%×显示值 | |
扩展不确定度 | 电压、电流、功率、频率、电能量≤0.20% | |
滤波器功能 | 500Hz、5.5kHz电压线路、电流线路和频率滤波 | |
变比范围 | 电压 1 ～ 50000，电流 0.1 ～ 5000.0，BNC 0.01～999.99 | |
数据更新周期 | 100m / 250m / 500m / 5 [s] | |
报警功能 | 电压、电流、功率、功率因数； 上限、下限、门限设定 | |
控制接口 | 标配：RS-232、开关量接口； 选配：RS-485 | |
显示器 | 7英寸宽屏 彩色液晶 触屏 | |
外形尺寸 | 213(W，不含耳朵) x 132.5(H，不含底脚) x 483.5(D，不含接线端子) mm | |
底脚高度 | 14.5 mm | |
接线端子深度 | 32.5 mm（电流接线柱） | |
整机重量 | 约7 kg | |
