液晶屏显示，可设置峰值电压，平均电流，频率，占空比
额定峰值电压0-1000V，额定平均电流0-100A
电压全5位显示，电流全4位显示
输出频率覆盖1HZ-200KHZ,占空比10%-90%
低纹波和低噪声
最高1mV和1mA的分辨率，电源输出更精准
高显示精度和高编程精度
上升沿小于200ns
上升沿无过冲，并且可设定电压和电流的上升斜率
实时功率显示
上升斜率可调
标配接口：RS232&RS485
产品参数
技术参数 | Technical Data | WSD-PLUSE脉冲电源系列 |
交流：供电 | AC:Supply | |
- 电压 | -Voltage | 单相220VAC±10%（≤3KW）;三相380VAC±10%（＞3KW） |
- 频率 | -Frequency | 50-60HZ |
- 功率因素 | -Power Factor | ＞0.92 |
输出电压 | Voltage | |
- 范围 | - Range | 0-1000Vpp |
- 精确度 | - Accuracy | ＜额定值的0.5% |
- 0-100%的负载调整率 | - Load regulation 0-100% - | ＜额定值的0.05% |
- ±10%△UAC线性调整率 | - Line regulation ±10%△UAC | ＜额定值的0.05% |
输出电流 | Current | |
- 范围 | - Range | 0-100Arms |
- 精确度 | - Accuracy | ＜额定值的1% |
- 1-100%的负载调整率 | - Load regulation 1-100% - | ＜额定值的0.15% |
- ±10%△Uac线性调整率 | - Line regulation ±10%△UAC | ＜额定值的0.05% |
输出功率 | Power | |
- 范围 | - Range | 0-10KW |
- 精确度 | - Accuracy | ＜额定值的0.5% |
输出频率 | Frequence | |
- 范围 | - Range | 10HZ-200KW |
- 精确度 | - Accuracy | ＜额定值的0.2% |
占空比 | Duty Cycle | |
- 范围 | - Range | 10%-90% |
- 精确度 | - Accuracy | ＜额定值的0.5%（20KHZ以内） |
保护功能 | Protection | 输出限压保护，输出限流保护，输出限功率保护，温度保护 |
隔离耐压 | Insulation | |
-交流输入对外壳 | - AC input to enclosure | 1500VDC |
-交流输入对直流输出 | - AC input to DC output | 1500VDC |
-直流输出对外壳（PE） | -DC output to enclosure（PE） | 500VDC |
数字接口 | Digital interfaces | RS232或者RS485 |
冷却方式 | Cooling | 风冷 |
工作温度 | Operation temperature | -5℃-45℃ |
存储温度 | Storage temperature | -20℃-60℃ |
相对湿度 | Humidity | ＜80%，无凝露 |
尺寸(宽*高*深) | Dimensions（W H D） | 210*88*350mm（＜1KW）；425*88*420mm（＜3KW）；425*132*552mm（＜10KW） |
重量 | Weight | 6KG（＜1KW）；12KG（＜3KW）；24KG（＜10KW） |
产品行业应用
1. 真空镀膜行业，MOCVD，激光器供电
2. 电解电容器老练，钽电容器赋能
3. 惰性气体放电
4. 贵金属电镀行业
5. 电抛光去毛刺行业
6. 低混杂波共振加热应用
7. 等离子体态应用
8. 电子束焊接和电子束熔炼应用

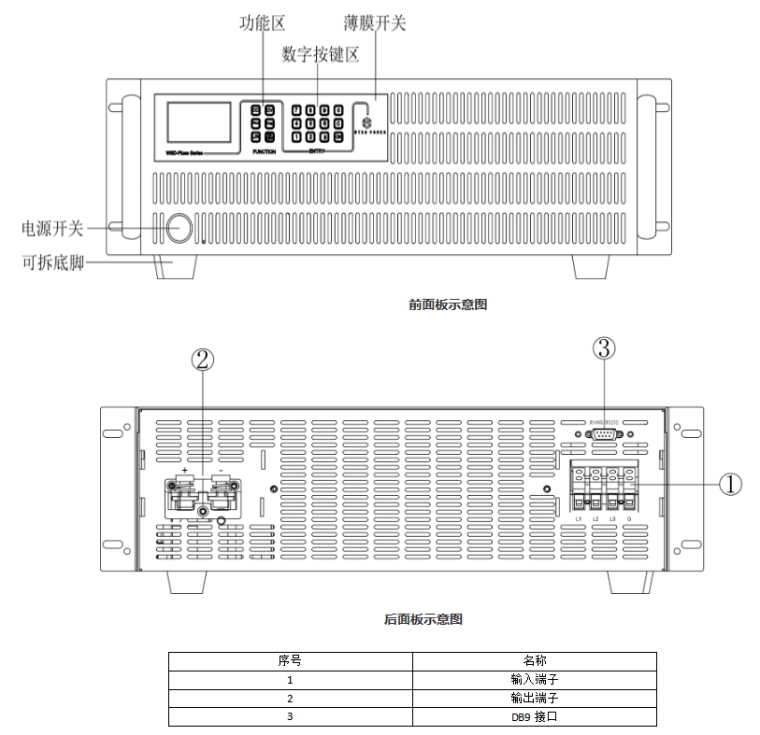

前后面板示图

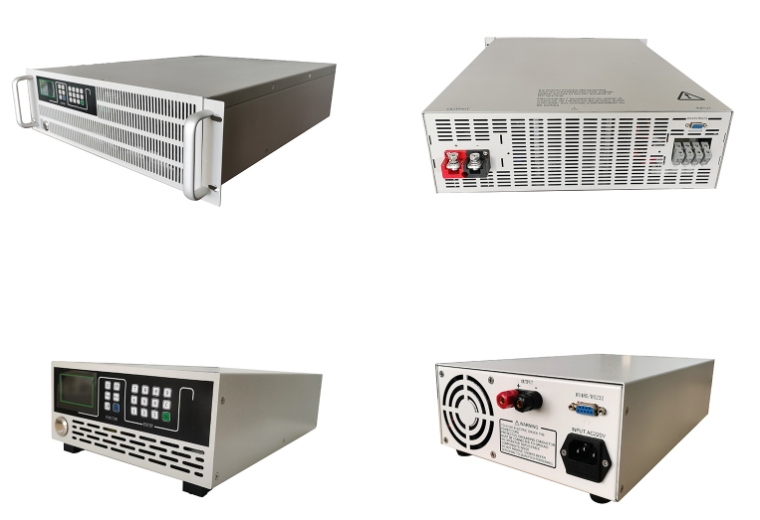

产品实物图
