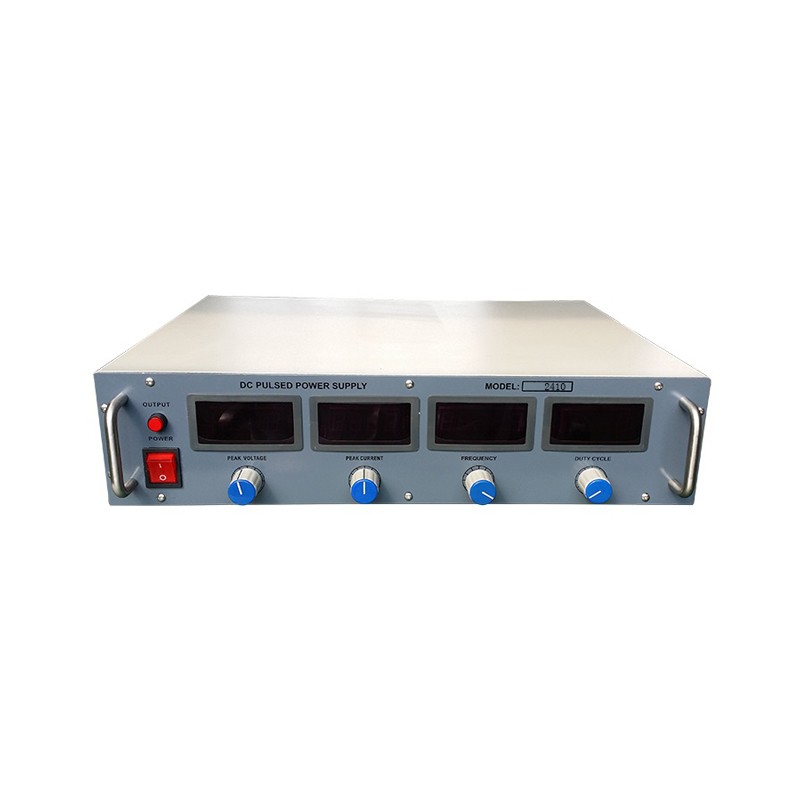

简易型脉冲电源WS-PLUS
型号：WS-PLUS
19“标准机箱
4参数同时显示
强制风冷，高效可靠
10Hz—200KHz（可定制，10倍分档）
占空比连续可调
峰值电压连续可调
有效电流限制
过温保护
技术参数
脉冲输出形式 | 正脉冲，正负脉冲 可选 |
输入电压（注1） | 单相AC220V±10% |
输入频率 | 50/60Hz |
输出峰值电压（半峰值） | 0～额定值Vpp 显示：最大 V，分辨率V |
输出峰值电流 | 0～额定值App 显示：最大 A，分辨率 A |
输出频率（注4） | 指定范围Hz 显示：最大100000Hz，分辨率1Hz |
占空比调节 | 20%～80% |
上升时间（注2） | ≤1uS |
下降时间 | ≤1uS |
等效负载（注3） | >Ω，严禁短路 |
显示 | 1999 LED，红色 |
工作温度 | -10℃～+45℃ |
耐压 | 输入对外壳AC1500V / 1min无飞弧击穿现象 |
绝缘电抗 | 输出对外壳≥200MΩ（500V兆欧表） |
相对湿度 | <90%连续工作 |
噪声 | <60分贝 |
认证 | CE / LVD |
机箱尺寸 | 434mm（宽）×100mm（高）×300mm（深） |
注1： 可选三相AC380V±10% 供电
注2： 实际上升时间受负载漏感影响，本参数是实际开关开通时实测参数
注3： 等效负载包括感抗和阻抗，本脉冲电源不建议容性负载使用，使用时请计算各类型负载阻抗必须大于15Ω。
注4： 本电源实际输出频率范围大于标称参数≈5-10%。频率指示最大显示到100KHz，超过则显示溢出，但不影响实际频率输出。底端和高端10倍，超过则分档。
产品发布日期：2026.02.06
苏州韦特克斯电子科技有限公司
