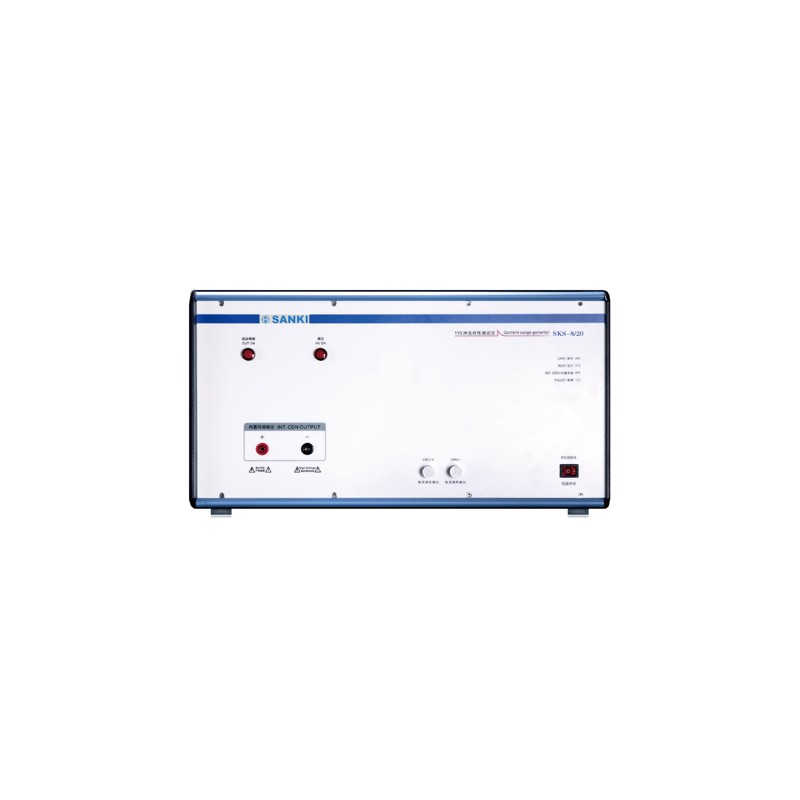

TVS冲击特性测试仪SKS-8/20
关注：188
型号：SKS-8/20
产地：上海
SKS-8/20冲击特性测试仪主要用于评估TVS等钳位元件在电流冲击状态下的耐受能力和伏安特性。本仪器可以产生峰值为1～500A的8/20μS波形冲击电流，较大输出电压为：1000V。
本仪器内置耦合退耦网络CDN，便于模拟被测元件加载条件下的冲击电流耐受能力。
产品特点
内置耦合退耦网络（选配）
内置波形检测衰减器，可以直接用示波器观察（选配）
内置放电峰值电压检测电路，可自动预测钳位元件动作电压
内置放电峰值电流检测电路，可自动补偿被测元件压降
内置软件记录放电峰值电压电流，获得被测元件在冲击电流条件下的伏安特性
智能型程控高压电源，内置高压过压、过流、短路保护
精度高、充电快、移动终端（手机）控制、操作方便
应用领域
主要用于检测浪涌保护元件性能。
技术参数
参数 | 额定值 |
冲击波形发生器标准 | IEC 61000-4-5 |
开路输出电压范围 | 2～1000V ±10％ |
脉冲电压波前时间 | 1.2μs±30％，可定制慢前沿 |
脉冲电压半峰值时间 | 50μs±20％ |
短路输出电流范围 | 1A ～500A |
脉冲电流波前时间 | 8μs±20％ |
脉冲电流半峰值时间 | 20μs±20％ |
发生器源阻抗 | 2Ω（12Ω及其他阻抗可选） |
输出极性 | 正、负 |
浪涌发生次数 | 1-9999次 |
耦合退耦网络 | 1、电容/电感； 2、电容/二极管； 3、二极管/电感； 4、二极管/二极管 |
冲击间隔时间 | 3-9999s |
系统电源 | AC220±10％，50/60Hz |
使用环境 | 温度：15°C－35°C相对湿度10%－75% |
外形尺寸 | 宽470mm×高260mm×深500mm |
整机重量 | 约10kg |
产品发布日期：2026.02.06
