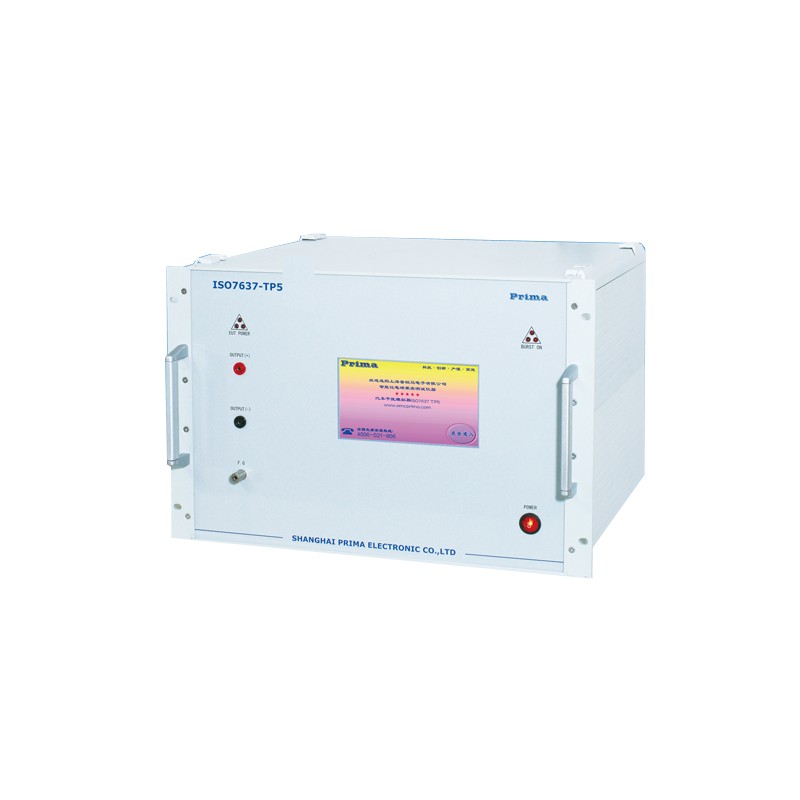

抛负载干扰发生器PRM TP5
关注：176
型号：PRM TP5
产地：上海
PRM TP5专门用于汽车电子设备的抗扰度测试,脉冲P5模拟抛负载瞬态现象，车载电子在断开电池(亏电状态)的同时，交流发电机正在产生充电电流，而发电机电路上仍有其他负载时产生的瞬态。GB/T21437.2和ISO16750-2标准中P5脉冲的要求。
产品标准
ISO7637-2、ISO16750-2
技术参数
项目 | P5 | |
P5a参数 | 12V系统 | 24V系统 |
脉冲电压Us | 40～105V | 100～205V |
输入阻抗Ri | 0.5～10Ω可调 | |
脉冲宽度td | 40ms～1200ms可调 | |
上升沿tr | 5ms～10ms可调 1ms步进 | |
脉冲间隔T1 | 30S～9999S | |
脉冲次数N | 1—9999C | |
P5b参数 | 12V系统 | 24V系统 |
脉冲电压Us | 40～105V | 100～205V |
脉冲限幅电压Us1 | 20～105V | 20～205V |
输入阻抗Ri | 0.5～8Ω可调 | |
脉冲宽度td | 40ms～1200ms可调 | |
上升沿tr | 5ms ～10ms可调 1ms步进 | |
脉冲间隔T1 | 30S ～ 9999S | |
脉冲次数N | 1～9999C | |
EUT电源容量 | 12V20A、24V20A 网络电流容量可定制 | |
设备电源 | AC220V±10% 50/60Hz | |
外形尺寸 | 450*430*310mm | |
产品配置
产品出厂标准配置 | |
输入测试线 | 一套 |
输出测试线 | 一套 |
电源线 | 一根 |
接地线 | 一根 |
保修卡 | 一份 |
合格证 | 一份 |
说明书 | 一份 |
3A保险丝 | 一个 |
检验纪录报告 | 一份 |
产品发布日期：2026.02.06
上海普锐马电子有限公司
