宽带90°电桥NTD-A02XX-3型
型号：NTD-A0247-3, NTD-A0248-3, NTD-A0246-3, NTD-A0251-3

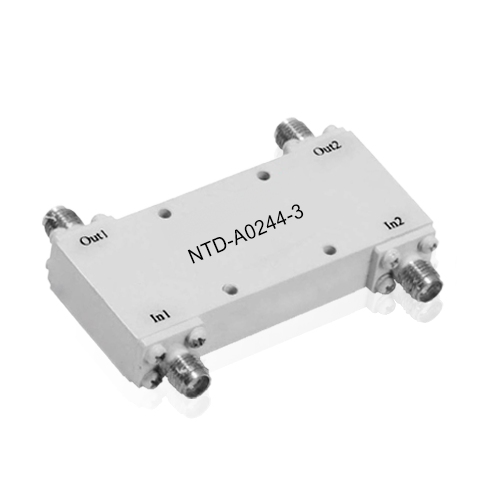

NTD-A02XX-3系列 宽带90°电桥
NTD-A02XX-3系列宽带90°电桥采用SMA连接器，频率覆盖0.5-18GHz，具有插入损耗低、隔离度高等特点。
技术参数
型号 | 频率范围（GHz） | 插入损耗（dB） | 隔离度（dB） | 驻波 | 幅度平衡（dB） | 相位平衡（°） | 连接方式 | 功率（W） |
NTD-A0247-3 | 4～8 | 0.35 | 18 | 1.35 | ±0.5 | ±3 | SMA-K | 50 |
NTD-A0248-3 | 2～18 | 1.80 | 15 | 1.60 | ±0.7 | ±8 | SMA-K | 50 |
NTD-A0246-3 | 2～6 | 0.80 | 18 | 1.35 | ±0.6 | ±5 | SMA-K | 50 |
NTD-A0251-3 | 0.5～2 | 0.80 | 20 | 1.30 | ±0.7 | ±5 | SMA-K | 50 |
产品发布日期：2026.02.05
