宽带耦合器NTD-A01XX-XX型
型号：NTD-A0147-10, NTD-A0147-20, NTD-A0148-10, NTD-A0148-20, NTD-A0151-10, NTD-A0151-20, NTD-A0151-30

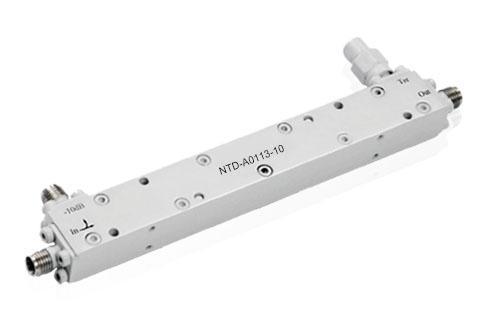

NTD-A01XX-XX系列 宽带耦合器
NTD-A01XX-XX宽带耦合器系列采用SMA连接器，频率覆盖0.5-18GHz，具有插入损耗低、方向性高等特点。
耦合度为5dB-50dB等。
技术参数
型号 | 频率范围（GHz） | 耦合度（dB） | 插入损耗（dB） | 驻波 | 幅度平衡（dB） | 方向性（dB） | 连接方式 | 功率（W） |
NTD-A0147-10 | 4～8 | 10±1 | 0.50 | 1.20 | ±0.8 | 20 | SMA-K | 50 |
NTD-A0147-20 | 4～8 | 20±1 | 0.40 | 1.20 | ±0.8 | 20 | SMA-K | 50 |
NTD-A0148-10 | 2～18 | 10±1 | 0.70 | 1.50 | ±1.0 | 12 | SMA-K | 50 |
NTD-A0148-20 | 2～18 | 20±1 | 0.70 | 1.50 | ±1.0 | 12 | SMA-K | 50 |
NTD-A0151-10 | 0.5～2 | 10±1 | 0.50 | 1.20 | ±0.7 | 20 | SMA-K | 50 |
NTD-A0151-20 | 0.5～2 | 20±1 | 0.40 | 1.20 | ±0.7 | 20 | SMA-K | 50 |
NTD-A0151-30 | 0.5～2 | 30±1 | 0.40 | 1.20 | ±0.7 | 20 | SMA-K | 50 |
产品发布日期：2026.02.05
南京纳特通信电子有限公司
