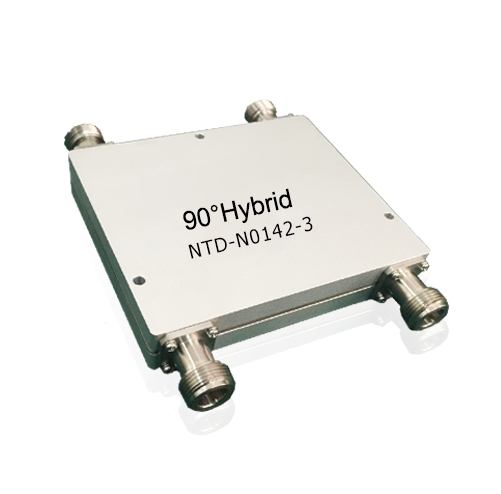

大功率90°电桥NTD-N01XX-3型
型号：NTD-N0142-3, NTD-N0143-3, NTD-N0144-3, NTD-N0145-3, NTD-N0146-3, NTD-N0147-3
NTD-N01XX-3系列 大功率90°电桥
NTD-N01XX-3大功率90°电桥 NTD-N01XX-3系列大功率90°电桥采用N连接器，频率覆盖0.5-8GHz，具有插入损耗低、承受功率高等特点。型号频率范围（GHz）插入损耗（dB）隔离度（dB）驻波幅度平衡（dB）相位平衡（°）连接方式功率（W）NTD-N0142-30.08～10.80161.30±1.3±5N-K200NTD-N0143-30.698～0.960.30221.35
技术参数
型号 | 频率范围（GHz） | 插入损耗（dB） | 隔离度（dB） | 驻波 | 幅度平衡（dB） | 相位平衡（°） | 连接方式 | 功率（W） |
NTD-N0142-3 | 0.08～1 | 0.80 | 16 | 1.30 | ±1.3 | ±5 | N-K | 200 |
NTD-N0143-3 | 0.698～0.96 | 0.30 | 22 | 1.35 | ±0.3 | ±2 | N-K | 500 |
NTD-N0144-3 | 1.8～2.2 | 0.30 | 22 | 1.35 | ±0.3 | ±2 | N-K | 500 |
NTD-N0145-3 | 2.3～2.7 | 0.30 | 22 | 1.35 | ±0.3 | ±2 | N-K | 500 |
NTD-N0146-3 | 2～6 | 0.60 | 18 | 1.40 | ±0.7 | ±5 | N-K | 250 |
NTD-N0147-3 | 4～8 | 0.50 | 18 | 1.50 | ±0.5 | ±5 | N-K | 200 |
产品发布日期：2026.02.05
南京纳特通信电子有限公司
