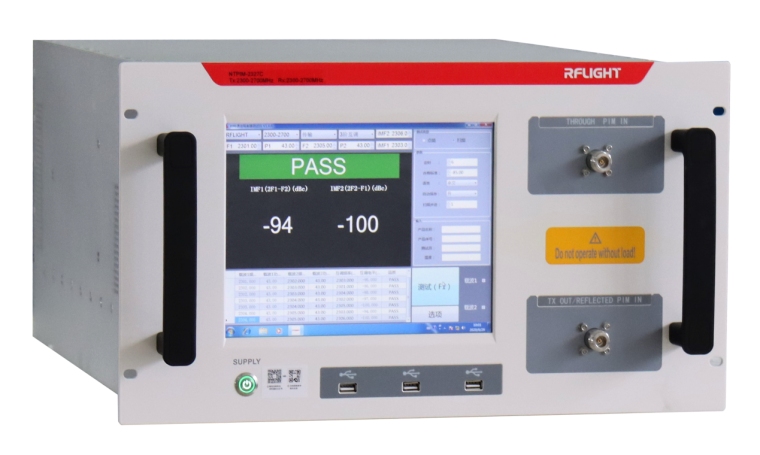

NTPIM-X系列 台式隔离器互调仪
| 台式互调仪技术指标（传输模式） | |
| 工作模式 | 传输模式 |
| 工作频段 | 见技术指标（附表） |
| 测试端口输出功率 | 33dBm ≤ 47dBm，输出接口为NF型 |
| 功率精度 | ±0.35dB |
系统自身互调 | ≤-85dBc typical (每端口传输模式间隔1、2、3、4、5MHz,90％的频段内 ) /（2x 43dBm） |
系统软件 | a) 软件支持 3阶传输互调产物测试 b) 可选测量模式：点频测试，扫频测试 c) 远程控制： LAN口 ； d) 自动创建测试数据导出 e) 软件可调参数： -测试频率 -互调测试步进 -载波功率 -单次/重复测试 -dBc单位显示 -高低端三阶互调显示 |
信号源 | a) 频率精确度:±2ppm,typical ±5ppm,maximum； |
接收机 | a) 平均低噪：-130dBm,typical (-135dBm maximum) b) 动态范围：100dB, typical c) 接收机测试范围： -40 to -130dBm |
设备保护和检测功能 | 过流保护； 过压保护； 过温度保护；（≥+60℃） |
工作温度 | 上限工作温度：+0…+45℃ 推荐工作温度：+10…+25℃ |
电源规格 | 220V±10% 50/60Hz |
机箱尺寸 | 宽度：19英寸，高度：≤6U，深度：600mm |
| 配置 | 工控机、内置显示器 |
隔离器测试组合式互调仪（测试范围：728MHz-960MHz） | ||||||
序号 | 名称 | 型号 | 测试频段 | 测试功率 （设备测试端口） | 测试功率 （设备测试端口） | 测试功率 （设备测试端口） |
1 | 宽带有源部分设备 | NTPIM-0710*** | 728MHz–960MHz | 2×44dBm NTPIM-0710100 | 2×47dBm NTPIM-0710200 | 2×49dBm NTPIM-0710300 |
2 | 宽带有源控制部分设备 | NTPIM-0710RF | 728MHz–960MHz | 2×44dBm | 2×47dBm | 2×47dBm |
3 | 无源部分设备 | NTPIM-0710C | TX频段：728MHz-960MHz RX频段：728MHz-960MHz | 2×44dBm | 2×47dBm | 2×47dBm |
4 | 机柜 | 标准1.6米机柜 | ||||
5 | 系统集成及服务 | / | ||||
隔离器测试组合式互调仪（测试范围：1805MHz-2170MHz） | ||||||
序号 | 名称 | 型号 | 测试频段 | 测试功率 （设备测试端口） | 测试功率 （设备测试端口） | 测试功率 （设备测试端口） |
1 | 宽带有源部分设备 | NTPIM-1822*** | 1805MHz–2170MHz | 2×44dBm NTPIM-1822100 | 2×47dBm NTPIM-1822200 | 2×49dBm NTPIM-1822300 |
2 | 宽带有源控制部分设备 | NTPIM-1822RF | 1805MHz–2170MHz | 2×44dBm | 2×47dBm | 2×47dBm |
3 | 无源部分设备 | NTPIM-1822C | TX频段：1805MHz–2170MHz RX频段：1805MHz–2170MHz | 2×44dBm | 2×47dBm | 2×47dBm |
4 | 机柜 | 标准1.6米机柜 | ||||
5 | 系统集成及服务 | / | ||||
隔离器测试组合式互调仪（测试范围：2300MHz-2700MHz） | ||||||
序号 | 名称 | 型号 | 测试频段 | 测试功率 （设备测试端口） | 测试功率 （设备测试端口） | 测试功率 （设备测试端口） |
1 | 宽带有源部分设备 | NTPIM-2327*** | 2300MHz–2700MHz | 2×44dBm NTPIM-2327100 | 2×47dBm NTPIM-2327200 | 2×49dBm NTPIM-2327300 |
2 | 宽带有源控制部分设备 | NTPIM-2327RF | 2300MHz–2700MHz | 2×44dBm | 2×47dBm | 2×47dBm |
3 | 无源部分设备 | NTPIM-2327C | TX频段：2300MHz–2700MHz RX频段：2300MHz–2700MHz | 2×44dBm | 2×47dBm | 2×47dBm |
4 | 机柜 | 标准1.6米机柜 | ||||
5 | 系统集成及服务 | / | ||||
隔离器测试组合式互调仪（测试范围：3400MHz-3800MHz） | ||||||
序号 | 名称 | 型号 | 测试频段 | 测试功率 （设备测试端口） | 测试功率 （设备测试端口） | 测试功率 （设备测试端口） |
1 | 宽带有源部分设备 | NTPIM-3438*** | 3400MHz–3800MHz | 2×44dBm NTPIM-3438100 | 2×47dBm NTPIM-3438200 | 2×49dBm NTPIM-3438300 |
2 | 宽带有源控制部分设备 | NTPIM-3438RF | 3400MHz–3800MHz | 2×44dBm | 2×47dBm | 2×47dBm |
3 | 无源部分设备 | NTPIM-3438C | TX频段：3400MHz–3800MHz RX频段：3400MHz–3800MHz | 2×44dBm | 2×47dBm | 2×47dBm |
4 | 机柜 | 标准1.6米机柜 | ||||
5 | 系统集成及服务 | / | ||||
隔离器测试组合式互调仪（测试范围：4400MHz-5000MHz） | ||||||
序号 | 名称 | 型号 | 测试频段 | 测试功率 （设备测试端口） | 测试功率 （设备测试端口） | 测试功率 （设备测试端口） |
1 | 宽带有源部分设备 | NTPIM-4450*** | 4400MHz–5000MHz | 2×44dBm NTPIM-4450100 | 2×47dBm NTPIM-4450200 | 2×49dBm NTPIM-4450300 |
2 | 宽带有源控制部分设备 | NTPIM-4450RF | 4400MHz–5000MHz | 2×44dBm | 2×47dBm | 2×47dBm |
3 | 无源部分设备 | NTPIM-4450C | TX频段：4400MHz–5000MHz RX频段：4400MHz–5000MHz | 2×44dBm | 2×47dBm | 2×47dBm |
4 | 机柜 | 标准1.6米机柜 | ||||
5 | 系统集成及服务 | / | ||||
