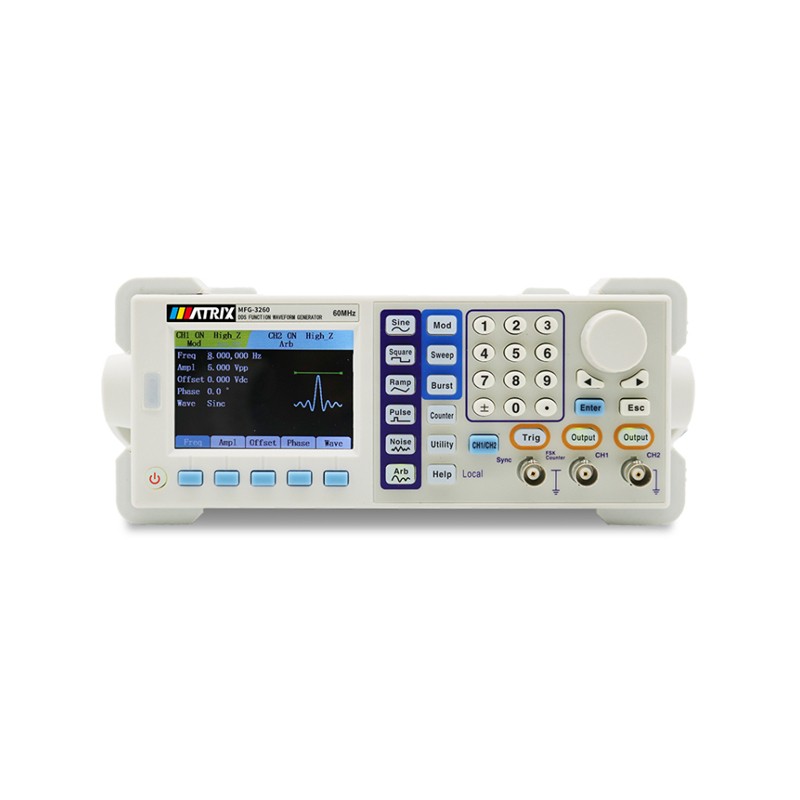

该系列双通道函数/任意波形发生器采用直接数字合成（DDS）技术，使输出信号稳定准确。
仪器输出通道设置CH1通道输出和CH2通道输出。 CH1通道是主要输出通道，用于输出以下所有功能； CH2通道是输出基本波形和任意波的辅助通道。用户可以在实用程序中切换通道主辅关系。
产品特点
3.5英寸480x320TFT LCD，图形界面友好；
采样率：200MSa/S，垂直分辨率：13 bit，存储深度：8k；
内置5个基本波形和32个任意波形；
内部/外部AM、FM、PM、ASK、FSK和PSK调制功能；
具有RS232接口、USB Device、USB Host接口，支持U盘存储（USB Host Optiona）。
技术参数
型号 | MFG-3215 | MFG-3225 | MFG-3240 | MFG-3260 | ||||||||
频率特性 | ||||||||||||
正弦波 | 1μHz～15MHz | 1μHz～25MHz | 1μHz ～ 40MHz | 1μHz～60MHz | ||||||||
方波 | 1μHz～15MHz | 1μHz～15MHz | 1μHz～15MHz | 1μHz ～15MHz | ||||||||
三角波 | 1μHz～ 15MHz | 1μHz ～15MHz | 1μHz～15MHz | 1μHz～15MHz | ||||||||
脉冲 | 100μHz～6MHz | 100μHz～6MHz | 100μHz～6MHz | 100μHz～6MHz | ||||||||
任意波 | 1μHz～6MHz | 1μHz～6MHz | 1μHz ～6MHz | 1μHz～6MHz | ||||||||
噪声(-3dB) | 7MHz带宽 | |||||||||||
频率分辨率 | 1μHz | |||||||||||
频率准确度 | ±5ppm | |||||||||||
频率稳定度 | ±1ppm/3小时 | |||||||||||
波形特性 | ||||||||||||
波形种类 | 正弦波，方波，三角波，脉冲，噪声，任意波（含DC) 其中任意波有32种，还有50种用户自定义波形 | |||||||||||
波形长度 | 8192点 | |||||||||||
波形采样率 | 200MSa/s | |||||||||||
波形垂直分辨率 | 13位 | |||||||||||
正弦波特性 | ||||||||||||
正弦波 | 谐波抑制度 | ≥45dBc(<1MHz); ≥40dBc(1MHz～20MHz) | ||||||||||
总谐波失真度 | <0.8%(20Hz～20kHz,0dBm) | |||||||||||
方波信号特性 | ||||||||||||
方波 | 上升/下降时间 | <20ns | ||||||||||
过冲 | <5% | |||||||||||
占空比 | freq<100kHz:1%～99%; 100kHz≤freq<5MHz:20%～80%; 5MHz≤freq:40%～60%(0.1% resolution) | |||||||||||
脉冲波特性 | ||||||||||||
脉冲波 | 脉冲宽度 | 最小20ns;1ns分辨率 | ||||||||||
边沿跳变时间 | 最小20ns; | |||||||||||
过冲 | <5% | |||||||||||
抖动 | 6ns+0.1%的周期 | |||||||||||
锯齿波 | 线性度 | ≥98%(0.01Hz～10kHz) | ||||||||||
对称性 | 0.0～100.0%(解析度0.1%) | |||||||||||
输出特性 | ||||||||||||
振幅 | ||||||||||||
幅值范围 | 频率<10MHz | 10MHz≤频率<30MHz | 30MHz≤频率 | |||||||||
2mVpp ～ 20Vpp | 2mVpp -10Vpp | 2mVpp ～5Vpp | ||||||||||
幅值分辨率 | 1mV | |||||||||||
幅值准确度 | 设置值的1%+2mVpp (1kHz正弦波，0偏置，>10mVpp) | |||||||||||
幅值平坦度 (相对于1k正弦波，1Vpp) | ±0.4dB<10MHz ±1.0dB ≥10MHz | |||||||||||
输出阻抗 | 50Ω±10%〔典型) | |||||||||||
保护 | 所有信号输出端都可在负载短路情况下工作60s以内 | |||||||||||
偏移 | ||||||||||||
输出幅度>0.1V | 2mV<�输出幅度≤0.1V | |||||||||||
输出范围 | ±10Vpk，ac + dc | ±0.250Vpk，ac + dc | ||||||||||
偏置分辨率 | 1mV | |||||||||||
相位特性 | ||||||||||||
输出范围 | 0-359.9° | |||||||||||
偏置分辨率 | 0.1° | |||||||||||
外测量功能 | ||||||||||||
频率计功能 | 频率测量范围 | 1Hz～100MHz | ||||||||||
闸门时间 | 0.01s～10s连续调节 | |||||||||||
计数器功能 | 计数范围 | 0 ～4294967295 | ||||||||||
计数方式 | 手动 | |||||||||||
输入信号电压范围 | 2Vpp～20Vpp | |||||||||||
耦合方式 | 直流或交流两种耦合方式 | |||||||||||
脉宽测量 | 1ns分辨率，最大可测20s | |||||||||||
周期测量 | 1ns分辨率，最大可测20s | |||||||||||
SYNC输出 | ||||||||||||
输出通道 | CH1或CH2，默认CH1 | |||||||||||
电平 | TTL兼容 | |||||||||||
阻抗 | 50Ω | |||||||||||
上升/下降时间 | <25ns | |||||||||||
最大频率 | 25MHz | |||||||||||
