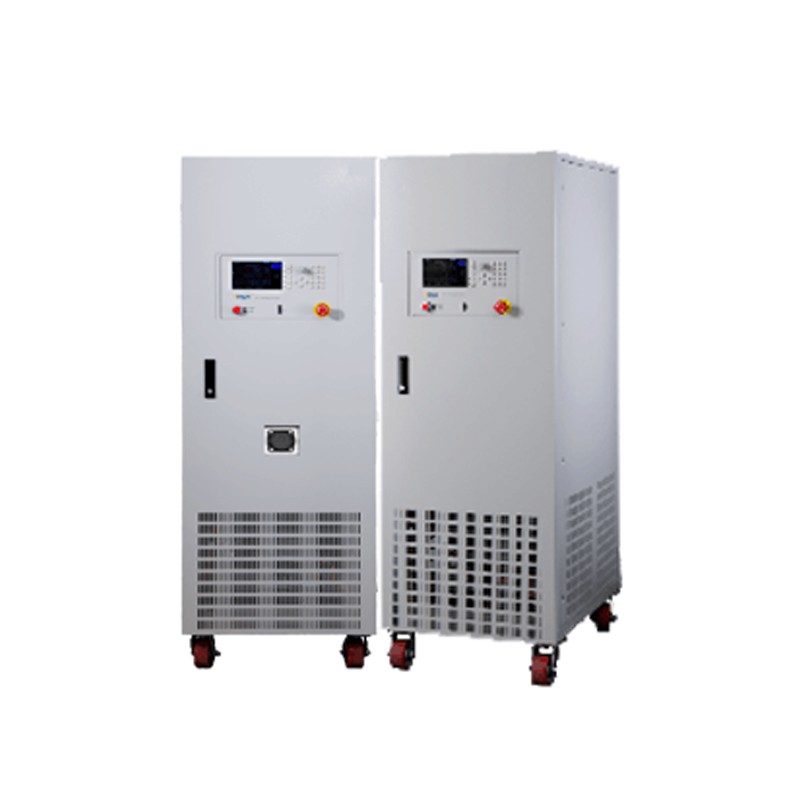

CPL- R系列交/直流负载内置新型合金电阻丝材料，采用耗能方式工作，散热采用强制风冷方式，风机采用小型轴流风机，具有风量大，散热性好，噪音小的特点，内置有BMS电池管理系统仿真功能，带有BMS电池管理系统接口，可测试充电机和BMS电池管理系统的通讯控制功能，应用于各类交流充电桩及直流充电桩等产品的日产维护测试，出厂检验测试和产品老化。
产品特点
采用触摸屏+PLC方式进行控制， 提供相应上位机操作软件控制方式；
内置有BMS电池管理系统仿真功能； 带有BMS电池管理系统接口， 可测试充电机和BMS电池管理系统的通讯控制功能；
外置国标充电机枪座， 充电桩可与负载直接握手通讯， 读取收发相关数据及充电指令；
可编程界面0-20组功率电流任意设置， 执行操作时间小到1ms，可循环999999次；
可以将测晕数据上传到电脑并实现对检测过程数据的过程过程记录存储功能；
用户可根据性能参数、检测要求， 设定调整放电功率、设定放电时间、定时时间到自动关断负载；
模拟各类复杂工作环境， 功率的突加突卸， 检测放电设备的实际带载能力和效率；
急停和温度保护， 超载， 短路， 过温设备自动切断；
具有过温保护功能和温度设定 (0-100
采7寸LCD触摸屏控制、LCD仪表显示；
技术参数
CPL- R系列交/直流充电桩测试负载 | |||||||
型号Model | CPL-R07-AC | CPL-R40-AC | CPL-R1-DC | CPL-R30-DC | CPL-R60-DC | CPL-R120-DC | CPL-R240-D |
放电功率 wattage | 7 KW | 40 KW | 15 KW | 30 KW | 60 KW | 120 KW | 240 KW |
测试电压 Test voltage | 单相220 VAC /三相380 VAC | 0 - 1000 VDC（450 / 500 / 750 / 800 / 1000 VDC客户选配） | |||||
步进 Minimum step | 0.1 KW | 1KW | 0.5 KW | 1KW | 1KW | 2KW | 2KW |
显示Display | 电压、电流、功率、时间 | ||||||
电压精度 Voltage precision | 0 . 5 % | ||||||
电流精度 Current precision | 0 . 5 % | ||||||
负载误差Load error | 3 % | ||||||
控制方式Control | 触摸屏+ PC | ||||||
可程组数 Programmable | 30组 | ||||||
仿真功能function | 具有BMS电池管理系统仿真功能； 带有BMS电池管理系统接口， 可测试充电机和BMS电池管理系统的 通讯控制功能 | ||||||
输入Input | 国标充电枪座 | ||||||
供电电压Power | 单相 220 VAC/ 50 HZ | ||||||
工作方式Working | 可连续工作 | ||||||
保护Protection | 过温保护、过温报警、过流保护、短路保护、 | ||||||
通讯接口Interface | RS 232 C / RS 485 | ||||||
绝缘等级Insulation | F级 | ||||||
防护等级Protect | IP 30 （室内） | ||||||
冷却方式Cooling | 强制风冷 | ||||||
噪音Noise | 距离1米， 小于65 d B | ||||||
运行环境 Environment | 0 - 40℃(室外- 20℃ - 50℃需定制) 20 - 90 % RH | ||||||
重量Weight ( Kg) | 40 | 100 | 120 | 180 | 200 | 300 | 400 |
体积W×H×D( mm) | 430×450×540 | 480×800×750 | 480×800×750 | 700×1000×900 | 700×1200×900 | 950×1500×900 | 1200×1600×900 |
备注 | 电压等级、功率大小可根据客户要求订制，欧美标准、国标等订购前用户需说明 | ||||||
