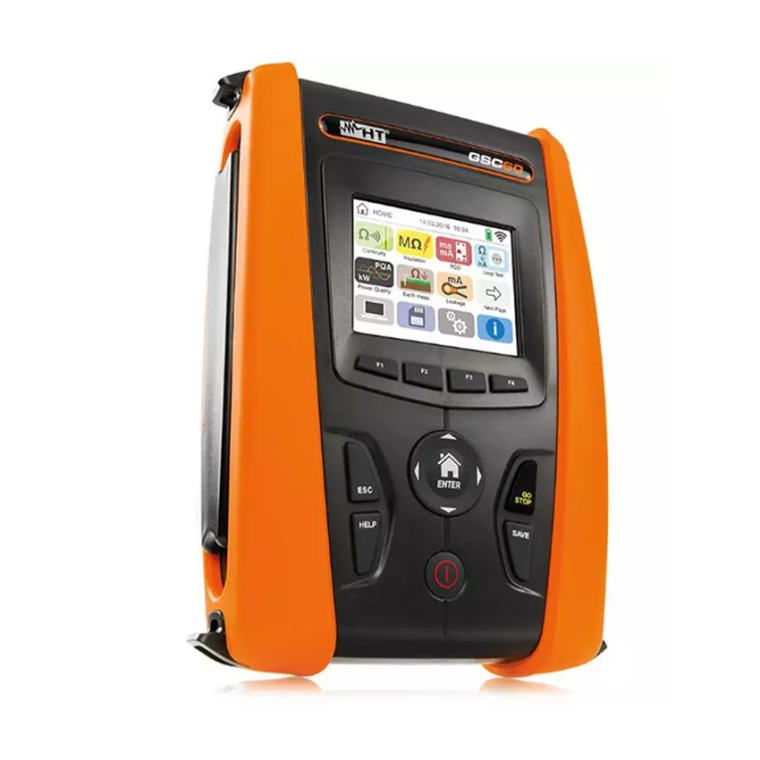

GSC60 多功能电气安全测试仪
产品功能
彩色触摸屏
集成的WiFi连接和兼容iOS和安卓系统的HTANALYSIS应用程序
200mA的保护电路的连续性（通断）测试
绝缘测试，测试电压50，100，250，500，1000VDC
RCD开关的跳闸时间/跳闸电流测试，含A、AC、通用，选择性和延迟类型，测试电流可达1000mA
B型RCD的跳闸时间/跳闸电流测试，测试电流高达300mA
用开口钳进行RCD的跳闸时间/跳闸电流测试含A、AC、通用，选择性和延迟类型，测试电流可达10A
回路阻抗P-N，P-P，P-PE和预期短路电流计算
线/回路阻抗具有高分辨率测试（用可选配附件IMP57）
线路中的电压降 比测试
测量和记录泄漏电流和环境参数
三相电能质量与能耗分析测试功能：
9种类型的电力供电系统
632个测量参数的记录时间超过2个月
电压异常（骤降和骤升）高达20毫秒的分辨率
测量/记录有功，无功，视在功率
测量/记录有功，无功，视在电能量
测量/记录Cosphi，功率因数
测量/记录电压和电流谐波高达第49位，和THD％
电压/电流矢量图
电压/电流波形
用数据表或谐波直方图显示谐波和THD％
主要电气参数的汇总表测量显示
仪器显示器上进行在线帮助
技术参数
| 型号 | GSC60 |
存储的参数 | 相位及三角电压, 相位电流, 中性电流,相位及全部三相有功, 无功, 视在 功率, 有功能量 (等级2 EN61036), 无功 能量 (等级 3 IEC1268),相位及全部三相功率因数 Cosj, 电压, 电流谐波 (DC,1,2 49),电压异常 (凹陷, 凸起,中断), 预定义的记录(EN50160, 电压异常,谐波,起始值, 功率及能量), |
可选参数 | 63 or 3 AUX (环境的及/或泄漏的) |
整合期 | 5-3600 sec |
记录自治 | > 30天,整合期为15分钟 |
存储器容量 | 2Mbyte |
显示器及存储器 | |
| 特性 | 带背光的点阵 |
分辨率 | 128x128 点 |
存储器 | 999 次测量 |
电源 | |
| 电池 | 6 节1.5V 号 电池 LR6-AA-AM3-MN 1500 |
| 外部电源适配器 | 代码A0050(只支持AUX e ANALYZER功能) |
| 主电源 | 230V- 50Hz (只支持LOWW10A功能) |
机械特性 | |
| 尺寸 | 225 (W)x165(L)x105(D) mm |
| 重量(含电池) | 约2.0 kg |
| 工作环境条件 | |
| 参考温度 | 23°C±5°C |
| 工作温度 | 0° - 40°C |
| 允许的相对湿度 | <80% hr |
存储温度 | -10 - 60°C |
| 存储湿度 | <80% hr |
测试验证参考标准 | |
| 带200mA通断测试 | IEC 61557-4 |
| 绝缘电阻 | IEC 61557-2 |
| 接地电阻 | IEC 61557-5 |
| 故障环路阻抗 | IEC 61557-3 |
| 漏电开关s 测试 | IEC 61557-6 |
| 相位序列 | IEC 61557-7 |
功率/能量 测量参考标准 | |
| 交流环境下的有功能量 静态计数器 | EN61036 (等级 2) |
| 交流环境下的无功能量 静态计数器 | IEC1268 (等级 3) |
| 通用参考标准 | |
| 测量仪器的安全性 | EN61010-1 + A2(1997) |
产品型号标准 | IEC61557-1, 2, 3, 4, 5, 6 |
| 绝缘 | 双绝缘 |
| 污染级别 | 2 |
| 过电压保护 | CAT II 600V～/ 350V～(接地)、CAT III 600V～/ 300V～(接地) |
| 使用高度 | 2000m |
管理软件 | 本仪表的管理软件与通用的Microsoft Windows操作系统兼容。 |
| 低硬件配置包括 | CPU型号486或Pentium 16 Mbyte的RAM内存 50 Mbyte的大容量存储器（硬盘） 操作系统Windows 98, Windows NT, Windows 2000, WindowsXP, VISTA Windows兼容鼠标。 |
