简要介绍
HY5683绝缘电阻测试仪采用高性能处理器控制，4.3寸 TFT-LCD显示。输出电压可任意设置1V～1000V，满足大部分测试需求。六量程测试，绝缘电阻测量范围可达10kΩ～10TΩ，高达30ms/次的采样速率，丰富的通讯接口，为自动化生产提供了优选测试解决方案。
产品特点
采用4.3寸 TFT-LCD显示，简洁面板操作
输出电压实时监视
绝缘电阻、漏电流双显示
充电时间、测试时间、放电时间可调
校正功能，全量程开路清零
针对容性材料的接触检查功能
选择位数显示功能 (5位/4位)
比较器功能，实现合格、不合格分选
分选判断音设置功能
快速放电功能
U盘数据记录
可存储100个测试文件，支持U盘文件存取
接口丰富，支持SCPI和MODBUS两种协议
测量应用
超高值电阻器
各种介质绝缘材料、设备和电线电缆
安规要求的绝缘测试
自动化测试系统
电容器绝缘电阻

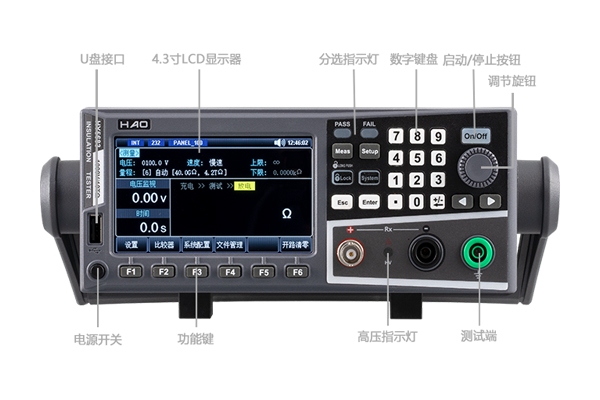

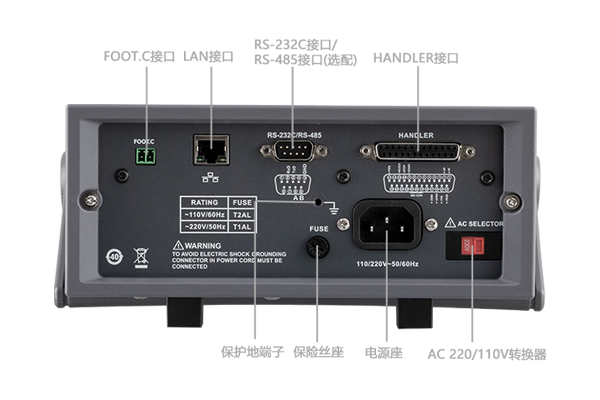

面板介绍
技术指标
测量参数 | 绝缘电阻、漏电流 | |
输出电压 | 程控1V～1000V（DC）: 电压≥10V时 调节步进1V 电压<10V 时 调节步进0.1V | |
电压精度 | 电压≥10V时 1%±1V 电压<10V时 10%±0.1V | |
测量范围 | 电阻：10kΩ～10TΩ 电流：1mA～10pA | |
测量精度 | 1V ≤ 电压<10V | 5% (小于1M)；1% (1M～100M)；5% (100M～10G)； 10% (大于10G)； |
10V ≤ 电压 ≤1000V | 5% （小于1M）； 1% （1M～1G）； 3% （1G～10G）； 5%（10G～100G)； 10%（100G～1T）；15%（大于1T）； | |
测试速度 | 快速：30ms/次，中速：100ms/次，慢速：500ms/次 | |
量程方式 | 自动、锁定、标称（根据比较器设置选择**量程） | |
最大充电电流 | 25mA±5mA | |
显示结果 | 电压、电流、电阻、分选结果、声光报警 | |
触发方式 | 内部触发、手动触发、外部触发、总线触发 | |
充电时间 | 0～999s | |
测试时间 | 0～999s | |
放电时间 | 0～999s | |
比较器功能 | 1组记录，判断上超（UFAIL）、合格（PASS）、下超（LFAIL） | |
校正功能 | 全量程开路清零 | |
显示 | 4.3寸 TFT-LCD | |
存储与接口 | ||
USB HOST | 有（最大支持128G U盘） | |
文件管理 | 可保存100个测试设置文件，支持U盘文件存取 | |
U盘数据记录 | 有 | |
控制接口 | HANDLER ，FOOT | |
通讯协议 | SCPI , Modbus RTU | |
通讯接口 | RS232C , USB HOST , LAN 选配RS485 | |
订货信息 | ||
标准配件 | HY106：RS232通讯线 HY507:高压测试夹 | |
