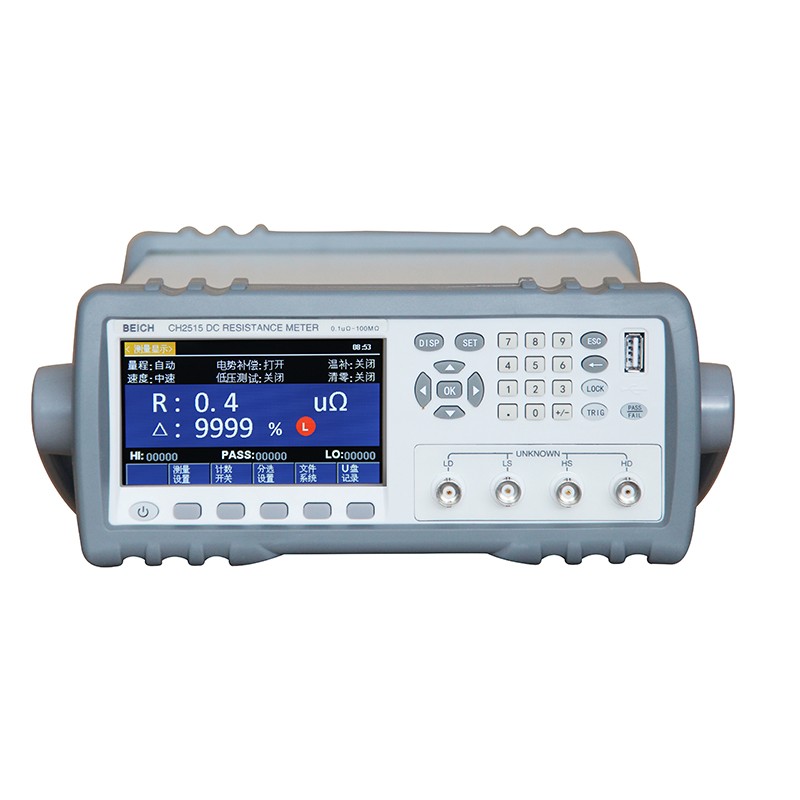

直流低电阻测试仪CH2515

型号：CH2515

CH2515 直流低电阻测试仪概述

2515系列直流电阻测试仪是一款高精度、宽量程电阻测试仪，采用当前主流的32bits CPU和高密度SMD贴装工艺、24位色4.3英寸彩色液晶屏，界面直观清爽、操作便捷；仪器具有较高的抗干扰性；量程范围为：0.1uΩ∽110MΩ；显示位数为五位半；测试速度可达100次/秒；测试精度可达为0.01％；仪器的温度补偿能免除环境温度对测试工作的影响，因此最适合与测量电阻值因温度而发生变化的被测对象；热电势消除功能可精确测量微弱电阻。低电压测试功能可有效保护被测期间；仪器提供了多种接口功能，可方便的与PC进行数据通讯和远程控制；拥有专业分选功能，具有10组数据存储，多样分选讯响设置，还可匹配Handler接口，应用于自动分选系统完成全自动流水线测试。并可配备RS232接口（或转换成IEEE485接口）, 用于远程控制和数据采集与分析，本仪器还配有先进的接触检测功能。直观的用户界面与较高的耐噪音性适合于包带机或分选机的检测。

CH2515 直流低电阻测试仪产品特点

便于查看的显示/直观的操作性：高亮度、超清晰4.3寸彩色LCD显示；操作易学，直观使用；
基本设置操作简单，直读、百分比误差和分选结果；多种参数同时显示。
比较器判断灯直接显示，勿需查看屏幕，作业效率得以提高。
丰富的接口，Handler接口、RS232接口、RS485接口（选配）、USB HOST、USB DEVICE
高精度温度测试功能：可通过温度传感器进行温度测试。
可靠的接触检测功能，可自动检测测试端是否连接良好，避免误判
低电压测试功能，有效量程：2Ω，20Ω。测试电压≤60mV。
校正功能：全量程短路清零功能。
比较器（分选）功能：内建有12档分选数据，可对被测件进行HI/LOW判断
热电势消除：可对热电势进行消除，最小化热电势影响，提高小电阻测试精度。
超高速、超高精度测量，可提高生产效率。测试速度：快速：100次/秒中速：25次/秒慢速：10次/秒精测：4次/秒
可靠的4端子测量。
低电阻量程下的配线电阻允许值1.5Ω；即使在1A的测量电流量程下，也可轻松的延长测试电缆
CH2515/A 测试精度: 测试电流准确度： 5%采样速度：快速：约 100 次/秒；中速：约 25 次/秒；慢速：约 10 次/秒；精测：4 次/秒。测试范围: CH2515： 0.1ｕ Ω ～ 110MΩ ； CH2515A： 1ｕ Ω ～ 20MΩ

量程		量程显示值	%Rd + %Fs		测试电流	测试端开路电压
量程		量程显示值	快速	中速、慢速	测试电流	测试端开路电压
1	20mΩ	20.0000mΩ	0.2±0.0025	0.1±0.0025	1A ±5%	5V
2	200mΩ	200.000mΩ	0.2±0.002	0.1±0.002	1A ±5%	5V
3	2Ω	2.00000Ω	0.05±0.002	0.02±0.002	100mA ±5%	5V
4	20Ω	20.0000Ω	0.05±0.002	0.02±0.002	10mA ±5％	5V
5	200Ω	200.000Ω	0.02±0.002	0.01±0.002	1mA ±5％	5V
6	2KΩ	2000.00Ω	0.02±0.002	0.01±0.002	1mA ±5％	5V
7	20KΩ	20.0000KΩ	0.02±0.002	0.01±0.002	100uA ±5％	5V
8	200KΩ	200.000KΩ	0.05±0.002	0.02±0.002	10uA ±5％	5V
9	2MΩ	2000.00KΩ	0.1±0.003	0.025±0.003	1uA ±5％	5V
10	110MΩ	110.00MΩ	1±0.005	0.5±0.005	恒压	8V

CH2515/A 低电压测试精度

量程		量程显示值	%Rd + %Fs		测试电流	测试端开路电压
量程		量程显示值	快速	中速、慢速	测试电流	测试端开路电压
1	2Ω	2.00000Ω	0.05±0.002	0.02±0.002	10mA ±5%	60mV
2	20Ω	20.0000Ω	0.05±0.002	0.02±0.002	1mA ±5％	60mV

产品发布日期：2026.02.03
