CH9721P+/CH9722P/CH9723P+/CH9733P+ 快充自动测试仪 概述
贝奇科技自2017年推出一代快充自动测试仪CH9720K以来，深入研究快充测量技术，紧跟快充行业发展步伐，逐渐推出了以PD2.0为基础的CH9720P，以PD3.0为基础的CH9721P,以华为FCP/SCP为基础的CH9722P，作为专业的测试仪器制造商，一直以来秉承专业专注的产品研发理念，每一次提升旨在为客户提供人性化的测量体验。贝奇快充测量系列以其完善的混合列表功能可全面应用于FCP,SCP,PD3.0+USBpps，PD2.0，QC2.0，QC3.0, QC4+，MTK PE2.0，D+D-等各类快充协议充电器的测试，为广大用户带来好的测量体验。
CH9721P+/CH9722P/CH9723P+/CH9733P+ 快充自动测试仪 产品特点
内置各种快充协议检测诱骗: PD,QC,HUAWEI,OPPO,VIVO,SAMSUNG,MTK等。
支持CC线正反面测试，PD报文比对。
支持D+/D-双面A/B测试，内置E-marker芯片，实现充电器5A模式下CC线正反面测试（仅CH97x3P+）。
500KHz 同步采样,滤波速度可调，10uA，0.1mV 稳定解析度输出。
电压/电流纹波（Vpp/Ipp）、峰值（Vp+/Ip+）、谷值（Vp-/Ip-）测量。
支持过流保护测试（OCP）及Max功率点捕捉（Pmax）。
50KHz 动态带载模式（DYNA）及峰值谷值测量。
SCPI协议，方便程控负载及协议。

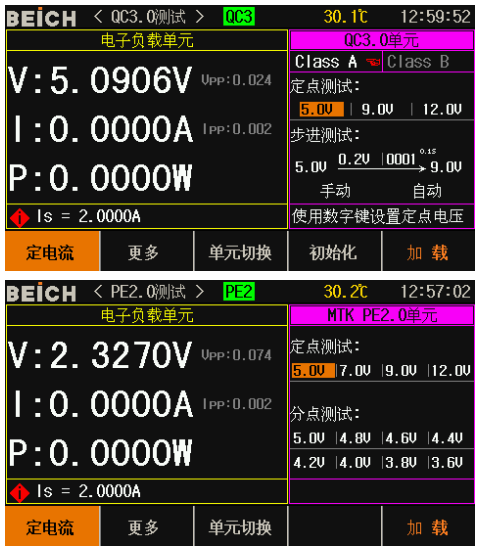

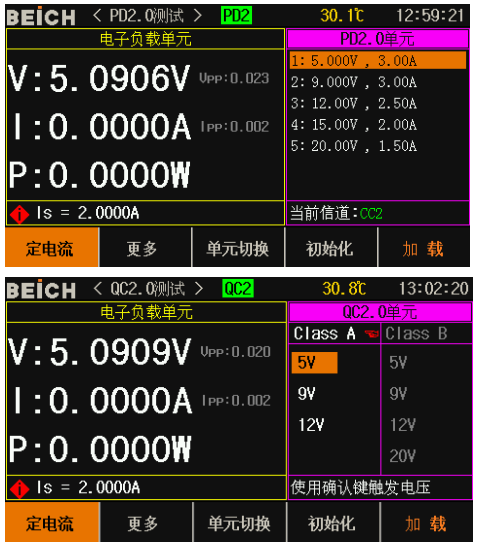

4.3寸TFT高清彩屏显示，中英文操作界面可选。
U盘软件升级功能，时刻保持新版本
USB数据保存功能，方便数据记录
标配Handler及电气隔离RS232接口，方便信号输出及数据通讯
 |  |
CH9721P+/CH9722P/CH9723P+/CH9733P+ 快充自动测试仪 技术参数
型号 | CH9721P+ | CH9722P | CH9723P+ | CH9733P+ | |
额定值 | 输入功率 | 150W | 300w | ||
输入电压 | 0～60V | 0～150V | |||
输入电流 | 0.1mA～6A | 0.1mA～30A | |||
量程 | 精度 | 分辨率 | |||
电压精度 | 0-15V | ±(0.05%+0.03%FS) | 0.1mV | ||
15V-150V | ±(0.05%+0.03%FS) | 1mV | |||
电流精度 | 0-3A | ±(0.05%+0.03%FS) | 0.01mA | ||
3-30A | ±(0.05%+0.03%FS) | 0.1mA | |||
快充协议部分 | D+D-电压 | BC1.2/APPLE 2.4A | |||
PD协议 | PD2.0/PD3.0/PPS | ||||
无 | PD3.1 | ||||
QC协议 | QC2.0/QC3.0/QC4+ | ||||
MTK协议 | PE1.1/PE2.0 | ||||
三星协议 | 无 | AFC | |||
华为协议 | 无 | FCP/SCP | |||
OPPO协议 | 无 | V00C/SV00C | |||
VIVO协议 | 无 | VSFCP | |||
展讯协议 | 无 | SFCP | |||
功能 | CC线自动翻转 | CC1/CC2自动翻转 | |||
D+/D-自动翻转 | 无 | D+/D-自动翻转 | |||
E-marker芯片 | 无 | 内置 | |||
纹波测试 | 无 | 有 | |||
其他 | 外形尺寸 | 215mm*88mm*350mm | |||
电源要求 | 198-242VAC 99V-121VAC 47.5-63Hz | ||||
