APSYN420宽带频率综合器是一款频率范围为10MHz至20GHz的宽带低相位噪声频率合成器模块。 典型输出功率为+23dBm。
宽带频率综合器具有0.001Hz频率分辨率并使用高稳定性内部基准。内部参考也可以锁相到用户可设置的外部参考。为了获得良好的相位相干性，多个 APSYN420宽带频率综合器可以只与一个主参考时钟级联。
APSYN420宽带频率综合器提供扫描、宽带频率调制和窄脉冲等调制功能，其频率切换速度为25μs。
APSYN420宽带频率综合器具有USB和LAN 接口，可以使用SCPI 1999命令集进行编程。APSYN420宽带频率综合器使用外部6V直流电源供电，其功耗低于20W。
主要特征
低相位噪声：-108dBc/Hz@10GHz，100kHz
0.001Hz频率分辨率
+23dBm的典型且稳定的输出功率
良好的信号纯度，杂散低至-75dBc
高速频率切换：低至25µs
标准提供：FM、啁啾、脉冲和扫描等调制
内部高性能OCXO，1MHz～250MHz的外部可变参考
支持1U上架机箱版本
工作功耗为20W，使用6V直流电源供电
主要应用
ATE或系统集成
本振或时钟
OEM或二次开发
微波组件老化测试
捷变频应用
主要技术指标
参数 | Min | Type | Max | 备注 |
频率范围 | 10MHz | 20GHz | ||
频率分辨率 | 0.001Hz | |||
相位分辨率 | 0.1度 | |||
输出功率 | +18dBm | +23dBm | +26dBm | 固定输出 |
频率/幅度切换速度 | 180μs | |||
25μs | 选件FS | |||
SSB相位噪声@1GHz | ||||
@1kHz | -118dBc/Hz | |||
@100kHz | -128dBc/Hz | |||
SSB相位噪声@10GHz | ||||
@1kHz | -100dBc/Hz | |||
@100kHz | -108dBc/Hz | |||
宽带噪声 | -150dBc/Hz | |||
谐波 | -15dBc | |||
非谐波杂散 | -75dBc | -60dBc | ||
脉冲调制 | ||||
脉冲上升/下降时间 | 7ns | |||
脉冲宽度 | 30ns | 1s | ||
频率扫描步进时间 | 25μs | 选件FS | ||
其他调制功能 | FM、PM、频率啁啾 | |||
输入输出参考 | 100MHz | |||
灵活的外部参考输入 | 1MHz | 250MHz | ||

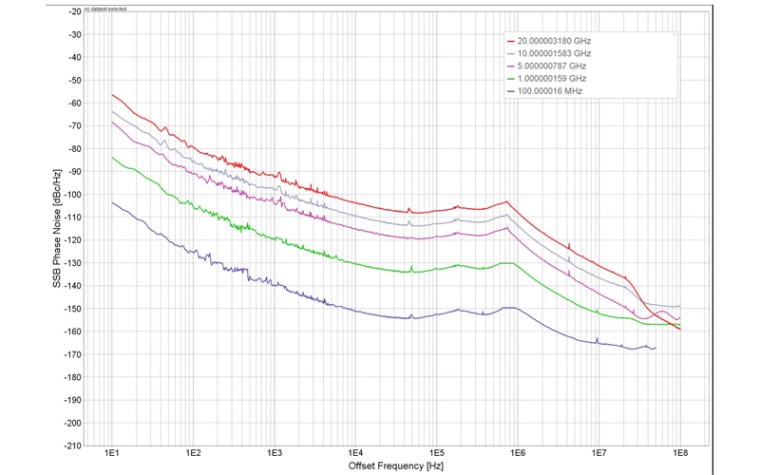

APSYN420宽带频率综合器典型相位噪声曲线
输出功率曲线

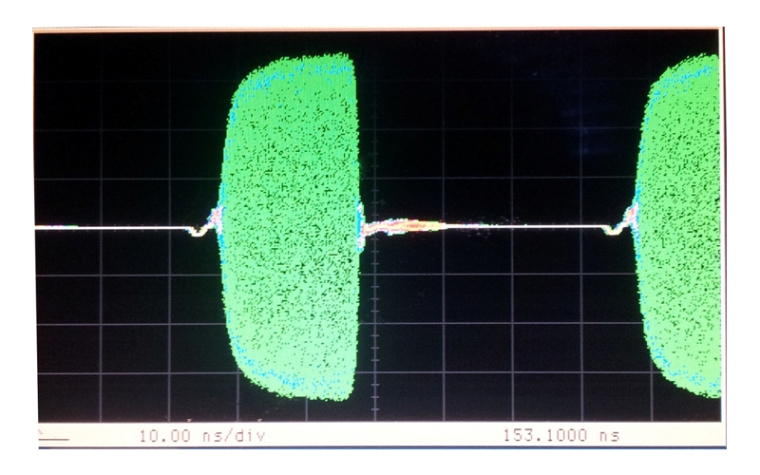

脉冲调制（20ns脉宽，100ns周期）
