敏捷型频率合成器APUASYN20
关注：235
型号：APUASYN20
产地：上海
APUASYN20是一种模块化的频率范围从8kHz至20GHz低噪声敏捷型宽带频率综合器，它具有极低的相位噪声，低杂散和超快的频率切换速度,输出功率在0dBm至+18dBm之间（-10dBm至+23dBm可设）。
APUASYN20专有架构可实现精确的频率合成，具有0.01Hz频率分辨率，并具有非常快的切换速度（全频带范围内小于5μs）。还支持基本的脉冲和扫描等基本调制功能。
这款敏捷型的频率合成器可用作法兰和机架安装模块，也可安装在带有彩色触摸显示屏和前面板操控的紧凑型桌面外壳中。
它可以使用其 USB 或 Gb以太网接口通过标准SCPI指令集进行编程。此外，高速操控端口 (FCP) 可用于“实时”频率、功率和相位同步和触发。
主要应用
用户系统集成或自定义信号源基础
理想的ADC/DAC稳定时钟基准
极低相位噪声本振
捷变频应用
作为CW输出的20GHz标准台式信号源
主要技术指标
参数 | Min | Type | Max | 备注 |
频率范围 | 100kHz | 20GHz | ||
8kHz | 20GHz | 选件8K | ||
频率分辨率 | 0.01Hz | |||
相位分辨率 | 0.1度 | |||
功率范围 | 0dBm | +18dBm | -10至+23dBm可设 | |
功率分辨率 | 0.5dB | |||
频率/幅度切换速度 | 200μs | |||
5μs | 选件FS | |||
SSB相位噪声@1GHz | ||||
@1kHz | -115dBc/Hz | |||
@20kHz | -125dBc/Hz | |||
SSB相位噪声@20GHz | ||||
@1kHz | -92dBc/Hz | |||
@20kHz | -102dBc/Hz | |||
谐波 | -50dBc | -20dBc | ||
非谐波杂散 | -80dBc | -50dBc | ||
脉冲调制 | ||||
脉冲上升/下降时间 | 9ns | |||
脉冲宽度 | 30ns | 20s | ||
频率扫描步进时间 | 5μs | 选件FS | ||
输入输出参考 | 100MHz | |||
灵活的外部参考输入 | 1MHz | 200MHz |

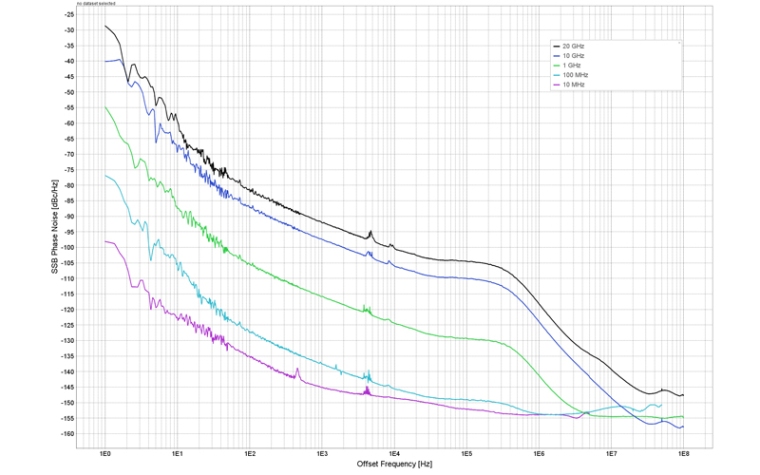

APUASYN20相位噪声曲线

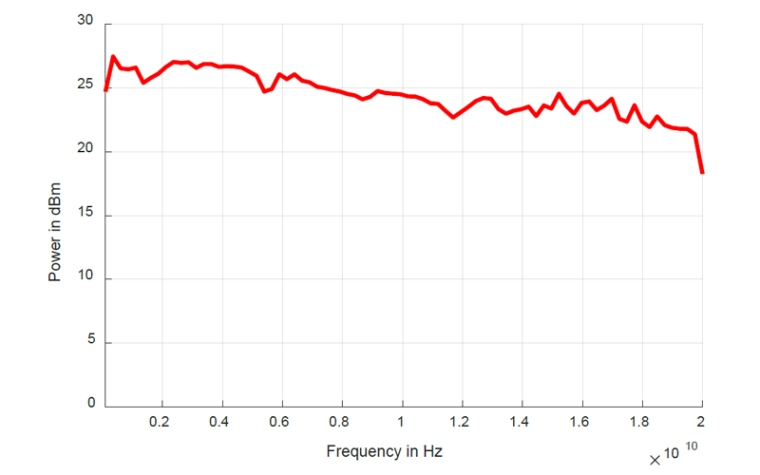

APUASYN20最大输出功率
