创远 矢量网络分析仪 T5260A-2KA 1MHz～40GHz
T5260A-2KA 关键特性
频率范围:：1MHz～40GHz
动态范围：110dB. typ.115dB
迹线噪声：8mdB rms
测量速度：70μs/point
功率范围：-30dBm ～ +10dBm
T5260A-2KA 产品特色及应用
提供多种校准方式：频响、单端口、响应隔离、增强型响应、全双端口等,
设有多种显示格式：对数幅度、驻波、相位、线性幅度、群时延、Smith圆图、极坐标等,
提供全面的测试功能：端口延伸测试、夹具仿真功能、时域分析功能等,
支持标准SCPI指令集，供您二次开发测试,
T5260A-2KA 主要技术指标
型号 | T5260A-2KA |
端口阻抗 | 50Ω |
端口连接器 | NMD 2.92mm Male |
测量带宽 | 1Hz～2MHz |
测量点数 | 2～20001 |
端口输出功率范围 | -30dBm to +5dBm(1MHz～10MHz) -30dBm to +7dBm(10MHz～10GHz) -15dBm to +10dBm(10GHz～30GHz) -15dBm to +7dBm(30GHz～40GHz) |
动态范围 | 100dB,typ.105dB(1MHz～10MHz) 110dB,typ.115dB(10MHz～40GHz) |
功率精度 | ±1.5dB |
功率分辨率 | 0.05dB |
配置清单
名称 | 型号 | 描述 |
网络分析仪主机 | T5260A-2KA | 2 端口 1MHz～40GHz 矢量网络分析仪 |
校准件 | C8400A | 2.92mm 精密 50Ω 校准件 8件套 40GHz |
射频测试电缆 | T5_RFCAB-2.92FM_400 | 2.92mm 精密 50Ω 测试电缆 40GHz 母头 - 公头 |
T5_RFCAB-2.92FF _400 | 2.92mm 精密 50Ω 测试电缆 40GHz 母头 - 母头 | |
其它选件 | T5260-010 | 时域选件 |
T5260-1F5 | 夹具电路仿真功能 |

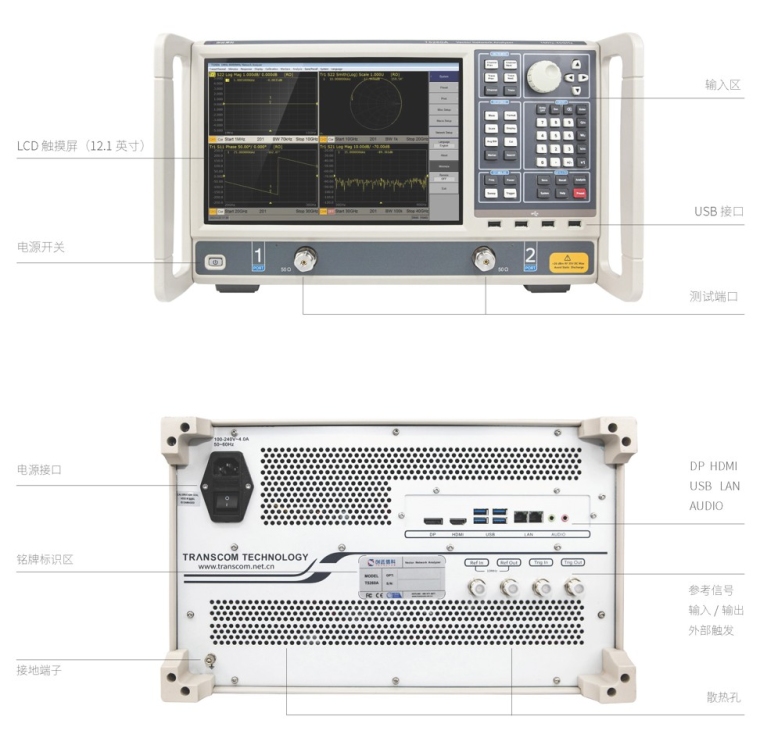

面板说明
