一、产品概述

SY2000F数字双钳相位伏安表是我司于2019年新升级的一款手持式数字双钳相位伏安表。智能、快速、省电、精确、安全、稳定；外观设计美观大方，操作方便，广泛适用于继电保护、电能计量、防窃电等工作。

二、功能特点

1、可同时测量4路输入（2路电压、2路电流）信号。

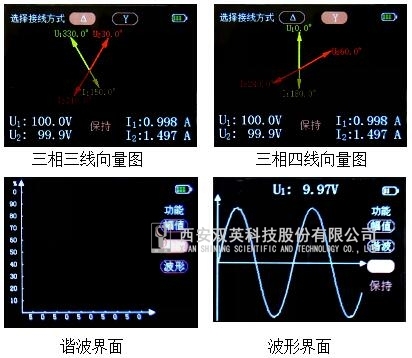

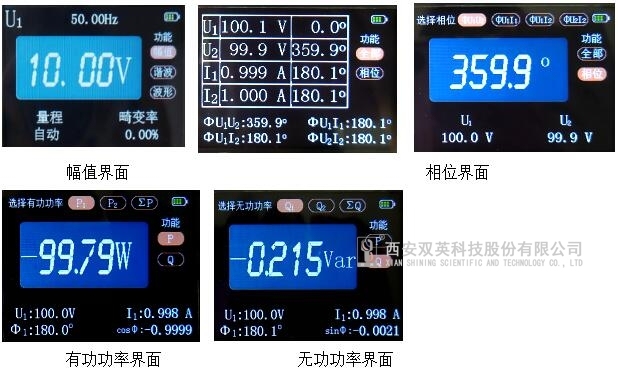

2、2.4寸高分辨率（320*240）真彩色TFT显示，可显示电压和电流真有效值、相位、频率、功率、功率因数等电参数，测量结果以向量图、幅值、相位、功率等多种方式显示。

3、可实时显示电压、电流波形。

4、可显示电压、电流基波幅值、2～50次谐波含有率和柱状图，具有电能质量分析功能。

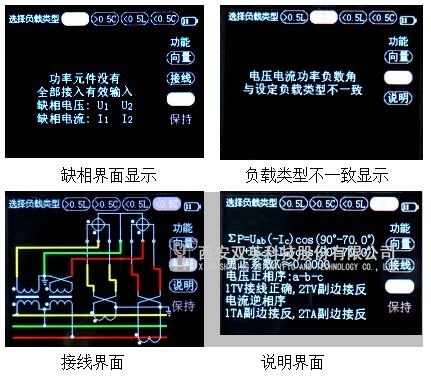

5、可实时进行三相三线制 192种接线错误判定，可直接显示功率表达式和错误接线图。

6、可测量电阻、电抗、阻抗、导纳等参数。

7、有手动、自动量程：测量时仪表会自动切换至**量程。也可根据个人习惯选择手动量程。

8、工作状态自动识别：仪表处于工作状态时，不会自动关机，避免重复开关机的麻烦。但在没有输入信号时，能自动关机，节省电池消耗。

9、支持软件校准，内部无硬件校准，稳定度好，年变差小。

10、配有蓝牙和USB接口，可以连接安卓手机，利用联机APP扩充更多功能：

1)连接后测量结果可以实时显示，还可以显示电压、电流50次谐波分量，测量结果可以直接存储在手机端。测量结果保存时可以添加文字备注，地理信息，附图等多种信息，方便记录现场。

2)测量结果可以实时共享至微信或QQ好友。

3)可以设定测量起止时间，测量间隔，实现趋势图记录及显示。

4)通过蓝牙接口与手机无线连接，结果实时显示，可以用于人不便读数的现场。

5)USB接口连接时可以实时显示电压电流波形。

三、产品用途

SY2000F型数字双钳相位伏安表是理想的手持式相位测量及多功能仪表。使用该仪表，不仅可以测量交流电压，而且它能在不断开被测电路的情况下，测量交流电流，测量交流电压之间、交流电流之间及电压、电流之间的相位，还能测量频率、功率、功率因数等电参数，实现三相三线接线的判别、显示波形图向量图等。

由于该仪表具备上述功能，它的用途极为广泛：可以方便地直接读出差动保护各组CT之间的相位关系；可以判定有功、无功电度表接线正确与否；测量线路的功率因素角，以进行无功补偿；完成感性电路和容性电路的判别；检查变压器的接线组别；测量三相电压相序；估断电度表运行的快慢，可作漏电流表使用。

因此，该表是电力部门、铁路部门、工厂和矿山、石油化工、冶金系统进行二次回路检测的理想仪表。

由于配有USB接口和蓝牙软件，还可以实时测量和记录测量数据，生成反映变化趋势的表格和曲线；用于自动记录电流、电压及频率、相位的变化过程。

1.基本误差（在参比条件下的误差极限）

参比条件：

表1：参比条件

基本误差（在参比条件下的误差极限）：

幅值测量误差：

表2：误差表1

频率、相位测量误差：

表3：误差表2

2.工作条件和附加误差

工作条件

在表3规定的额定工作条件下，各测量参数的工作误差不超过基本误差的二倍。

表4：工作条件表

注1： 电压和电流为真有效值原理测量,对波形无要求, 相位测量时, 对波形失真要求；

注2： 5～20 mA电流范围时，测相误差极限： ±3.0°。

3.测量特性说明

电压通道

输入方式：浮置输入

测量方式：真有效值（RMS）原理

输入阻抗：500KΩ

电压量限：500V

电流通道

输入方式：钳形电流互感器采样输入

测量方式：真有效值（RMS）原理

频率测量

仪表测量频率时，如果有U1输入，就由U1取样，没有U1输入，就由I1取样，其取样依次为U1、 I1、 U2、 I2。

频率测量的信号幅值范围：电压：1V—500V，电流：5mA—10A

4.安全特性

两路电压输入通道与仪器内部绝缘隔离，两路电流采用钳形电流互感器输入，安全可靠。

耐压

电压输入端、交流充电电源输入端与仪表外壳之间，钳形电流互感器铁芯与付边绕组引出线及钳柄之间能承受2KV / 50Hz 正弦波交流电压历时1分钟的试验。

绝缘电阻

仪表线路与外壳之间用1000V摇表测其绝缘电阻不小于100MΩ。

5.外形尺寸、重量

仪表本身尺寸：197mm×94mm×54mm净重0.5Kg（含电池）。

钳形电流互感器：10A 140×42×19mm 0.16 Kg
