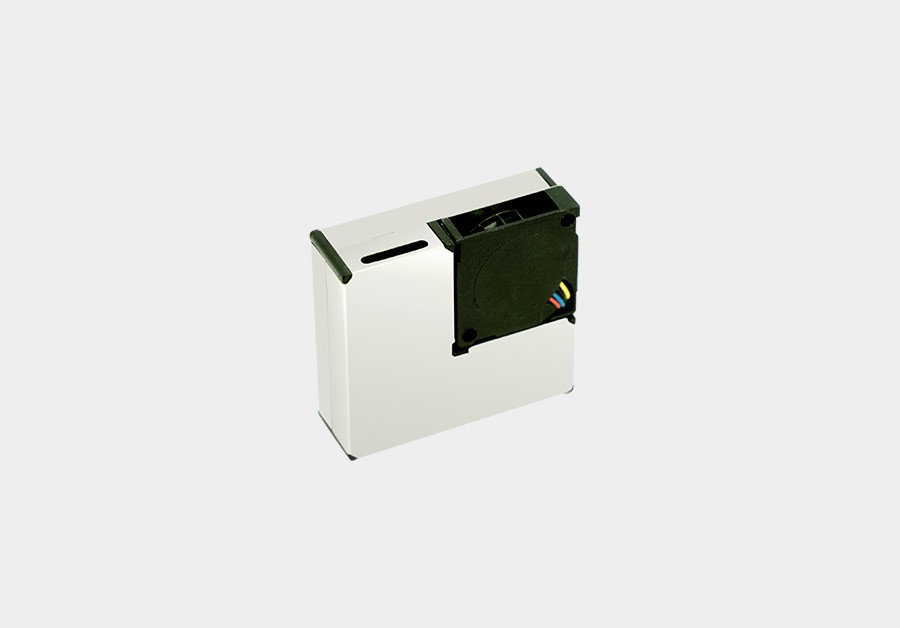

ZH10-VHT激光粉尘多合一传感器
型号：ZH10-VHT
器件产地：国产传感器/敏感元件
ZH10-VHT 是一个通用型、小型化激光粉尘多 合一传感器模组，利用米氏散射原理，能够对空 气中存在的粉尘颗粒物进行检测。内部集成 MEMS VOC、温湿度传感器，通过专业算法和标定检测工 艺处理，该传感器具有良好的一致性、稳定性。 传感器同时具备串口输出和 PWM 输出能力，方便 使用，体积小，便于集成应用。
产品优势
一致性好 实时响应 数据准确 体积小 抗干扰能力强 最小分辨颗粒直径 0.3 μm 兼容 VOC 与温湿度输出。
产品应用
空气净化器、 新风系统、 便携式仪表、 空气质量监测仪、 空调、 消费类电子产品等设备的配套。
技术指标
表1-技术指标 | ||
PM2.5 | 粒径范围 检测 | 0.3-10μm |
有效量程 | 0-1000μg/m³ | |
数据刷新 频率 | ls | |
检测精度 | 0-100 μg/m³:±10μg/m³; 101-1000 μg/m³:±10%读数 (测试条件：25±2℃,50±10%RH,TSI8530, 香烟，GBT18801-2015) | |
上电稳定 时间 | <10s | |
VOC | 检测精度 | ±20%(@0.5-1ppm);±25%(@5ppm) |
上电稳定 时间 | <5min | |
温度 | 一10～60℃:±1℃;分辨率0.1℃ | |
湿度 | 15～90%RH(无凝结);±5%RH 分辨率：1%RH | |
输出数据 | UART TTL输出(3.3V电平，默认) | |
PWM输出(3.3V电平，默认) | ||
工作电压 | 5V±0.5V(DC),纹波≤50mV | |
工作电流 | <150mA | |
省电模式电流 | <40mA | |
工作湿度 | 15～90%RH(无凝结) | |
工作温度 | 一10～60℃ | |
存储温度 | -30～70℃ | |
外形尺寸 | 38×35×12mm(L×W×H) | |
重量 | <30g | |
产品寿命 | ≥5年 | |
注：产品参数如有变动，恕不另行通知
产品发布日期：2025.07.30
