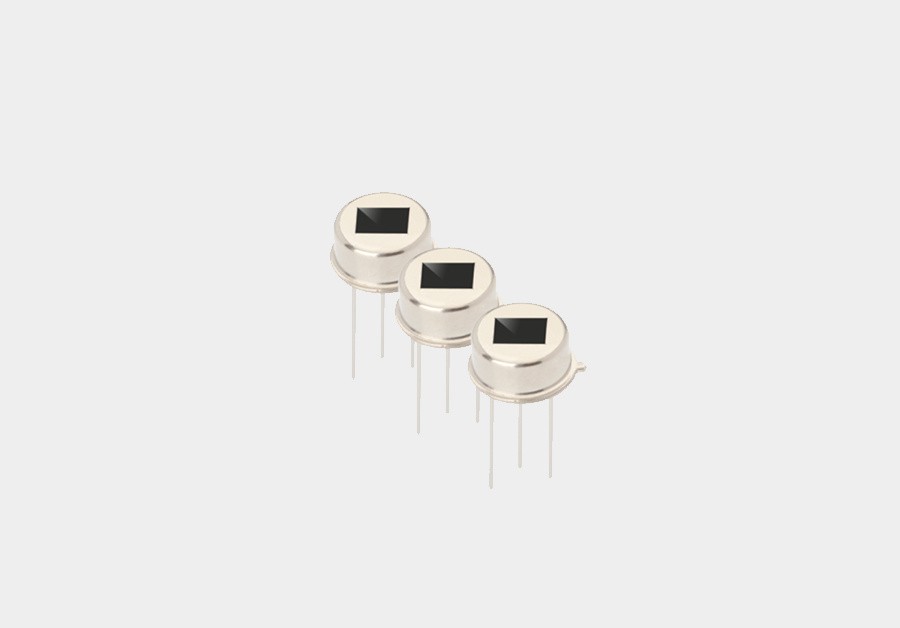

RDA223-F数字热释电传感器
型号：RDA223-F
器件产地：国产传感器/敏感元件
RDA223-F 数字热释电传感器是将传统热释电传感器的敏感元与信号处理芯片集成化设计，将 敏感元与 IC 芯片集成封装到传感器屏蔽罩内部，敏感元通过感应外界人体移动产生的红外信号，以 差分输入的方式传送到高精度的数字智能处理芯片进行处理，信号处理完成，传感器直接输出数字 信号，方便使用。
产品优势
高精度 AD 信号处理； 2.差分信号输入方式，抗干扰能力强； 3.宽电压供电 2.2V-5V、低功耗； 4.数字 TTL 信号输出。
产品应用
安防产品 ➢人体感应玩具 ➢人体感应灯具、开关、家电 ➢工业自动化控制 ➢智能家居 ➢物联网终端 ➢智能家电等
技术指标
1、极限参数
| 参数 | 符号 | z小值 | z大值 | 单位 | 备注 |
供电电压 | VDD | 0.3 | 5.5 | V | 25℃ |
输出电压 | VOUT | VSS-0.3 | VDD+0.3 | V | 25℃ |
储存温度 | TST | -40 | +125 | ℃ |
|
2、电气参数（除特殊说明：T=25℃，VDD=3.0V）
| 参数 | 符号 | z小值 | 典型值 | z大值 | 单位 | 备注 |
工作条件 | ||||||
工作电压 | VDD | 2.2 | 3.0 | 5.0 | V | 供电模式 |
工作电流 | IDD | 8.0 | 10 | 15 | uA | VDD=3V，无负载 |
工作温度 | TOPR | -20 |
| +70 | ℃ |
|
输出引脚（REL） | ||||||
z大输出驱动电流 | IREL |
|
| 10 | mA | VDD=5V |
REL 端输出高电平 | VOH |
|
| 2.7 | V |
VDD=3V,IOH=10mA |
REL 端输出低电平 | VOL | 0.3 |
|
| V | |
封锁时间 |
|
| 2.0 |
| S |
|
延迟时间 | ONTIME |
| 2.0 |
| S | 不可调 |
振荡器和滤波器 | ||||||
低通滤波器截止频率 | FIPF |
|
| 7 | HZ |
|
高通滤波器截止频率 | FHPF | 0.4 |
|
| HZ |
|
注：产品参数如有变动，恕不另行通知
产品发布日期：2025.07.25
汉威科技集团股份有限公司
