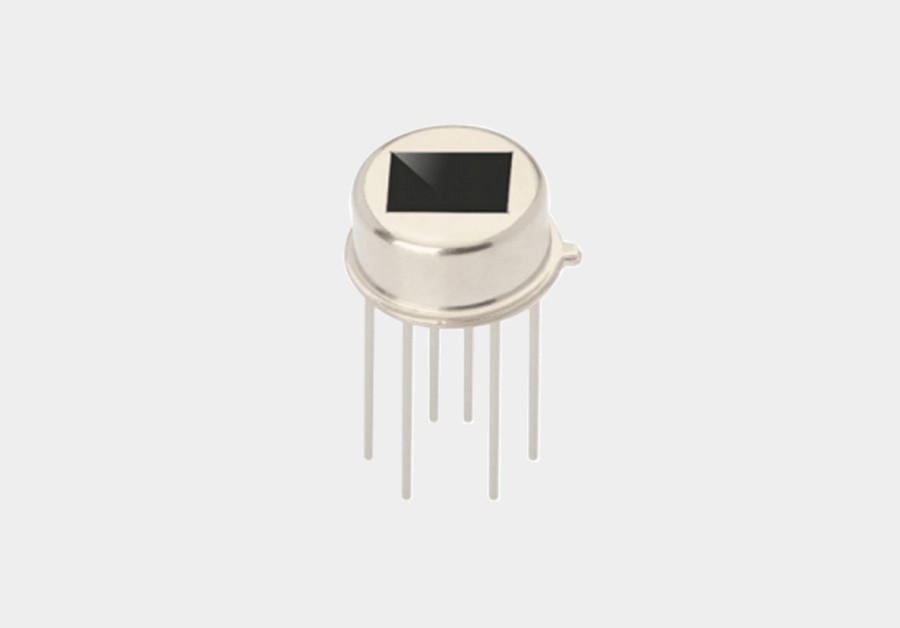

RDB226S数字热释电传感器
型号：RDB226S
器件产地：国产传感器/敏感元件
RDB226S 数字热释电传感器是将传统热释电传感器的敏感元与信号处理芯片集成化设计，将敏 感元与 IC 芯片集成封装到传感器屏蔽罩内部，敏感元通过感应外界人体移动产生的红外信号，以差 分输入的方式传送到高精度的数字智能处理芯片进行处理，信号处理完成，传感器直接输出数字信 号，方便使用。
产品优势
1.高精度 AD 信号处理。 2.差分信号输入方式，抗干扰能力强。 3.具有灵敏度调节、延迟时间调节、光敏使能控制功能。 4.使能端可使能传感器是否开启输出。 5.宽电压供电 1.8～4.5V、低功耗。 6.数字 TTL 信号输出。
产品应用
➢ 安防产品
➢ 人体感应玩具
➢ 人体感应灯具、开关、家电
➢ 工业自动化控制
➢ 智能家居
➢ 物联网终端
➢ 智能家电等
技术指标
工作条件（T=25℃）
| 参数 | 符号 | z小值 | 典型值 | z大值 | 单位 | 备注 |
工作条件 | ||||||
工作电压 | VDD | 1.8 | 3.0 | 4.5 | V | 供电模式 |
工作电流 | IDD |
| 10 |
| uA | 10uA @3V@25°C |
灵敏度阈值 | VSENS | 104 |
| 515 | uV |
|
工作温度 | WST | -25 |
| 85 | ℃ |
|
模拟输入引脚（ONTIME&SENS&OEN） | ||||||
SENS,ONTIME输入范围 |
| 0 |
| VDD |
|
|
SENS,ONTIME输入电流 |
|
|
| 20 | nA | 下拉电流 |
OEN输入低电平 | VIL_OEN |
|
| 0.6 | V |
|
OEN输入高电平 | VIH_OEN | 1.2 |
|
| V |
|
输出引脚（REL） | ||||||
输出驱动电流 | IREL | -5 |
| 5 | mA |
|
封锁时间 |
| 1 | 2 | 3 | s |
|
延迟时间 | ONTIME | 1 |
| 3600 | S | 16档调节 |
注：产品参数如有变动，恕不另行通知
产品发布日期：2025.07.25
