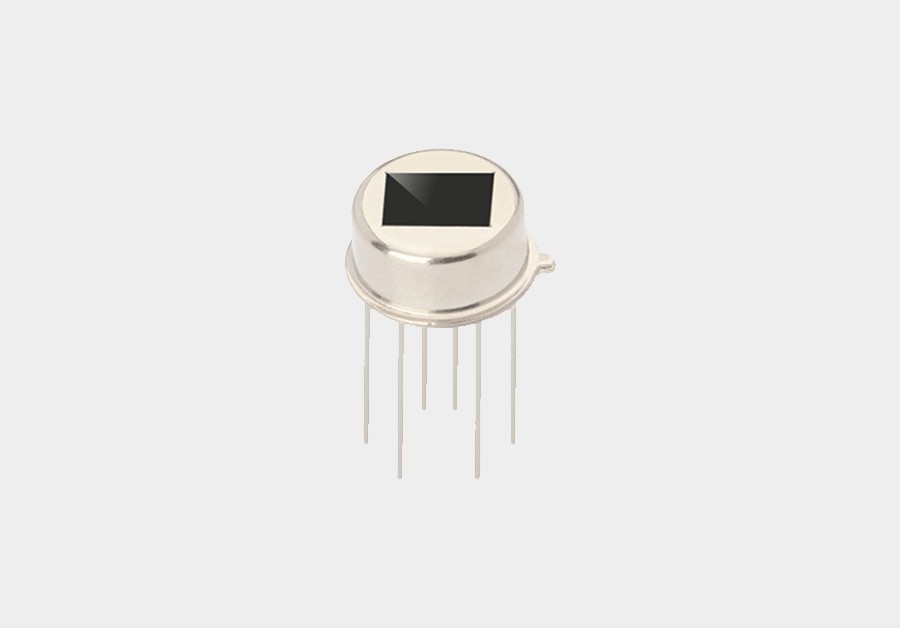

RPTD-646-6-F四元数字热释电传感器
型号：RPTD-646-6-F
器件产地：国产传感器/敏感元件
RPTD-646-6-F 数字热释电传感器是敏感元采取四元串联补偿结构，同时将传统热释电传感器 的敏感元与信号处理芯片集成化设计，将敏感元与 IC 芯片集成封装到传感器屏蔽罩内部，敏感元通 过感应外界人体移动产生的红外信号，以差分输入的方式传送到高精度的数字智能处理芯片进行处 理，信号处理完成，传感器直接输出数字信号，方便使用。
产品优势
高精度 AD 信号处理； 2.差分信号输入方式，抗干扰能力强； 3.具有灵敏度调节、延迟时间调节、光敏使能控制功能； 4.使能端可使能传感器是否开启输出; 5.宽电压供电 2.2V-5V、低功耗； 6.数字 TTL 信号输出； 7.感应区间广，纵横方向感应距离及角度一致性好。
产品应用
➢安防产品 ➢人体感应玩具 ➢人体感应灯具、开关、家电 ➢工业自动化控制 ➢智能家居 ➢物联网终端 ➢智能家电等
技术指标
工作条件（除特殊说明：T=25℃，VDD=3.0V）
| 参数 | 符号 | z小值 | 典型值 | z大值 | 单位 | 备注 |
工作条件 | ||||||
工作电压 | VDD | 2.2 | 3.0 | 5.0 | V | 供电模式 |
工作电流 | IDD | 8.0 | 10 | 15 | uA | VDD=3V，无负载 |
工作温度 | TOPR | -20 |
| +70 | ℃ |
|
模拟输入引脚（ONTIME&SENS&OEN） | ||||||
SENS,ONTIME 输入范围 | VIN | 0 |
| VDD |
|
|
SENS,ONTIME 输入电流 |
|
|
| 20 | nA | 下拉电流 |
OEN 输入低电平 | VIL_OEN |
|
| 0.5 | V | VDD=3V |
OEN 输入高电平 | VIH_OEN | 1.0 |
|
| V | VDD=3V |
输出引脚（REL） | ||||||
z大输出驱动电流 | IREL |
|
| 10 | mA | VDD=5V |
封锁时间 |
| 1.0 | 2.0 | 3.0 | S |
|
延迟时间 | ONTIME | 2 |
| 3600 | S | 16 档调节（非线性） |
注：产品参数如有变动，恕不另行通知
产品发布日期：2025.07.25
