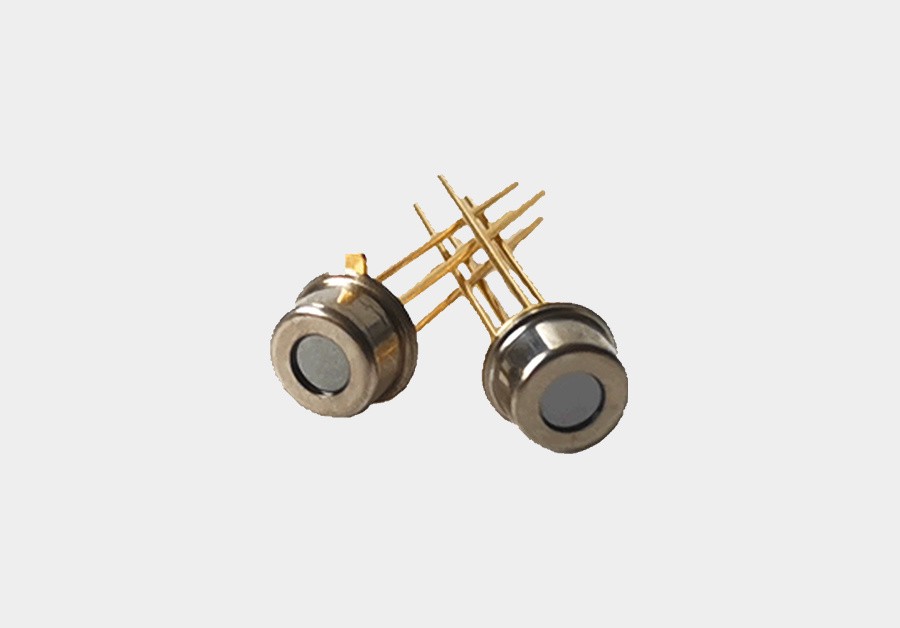

RTTA71 是一款红外热电堆温度传感器,在测量物体温度时不 需要直接接触。核心零部件热电堆芯片基于 MEMS 工艺将上百对热 电偶串联而成,热电堆吸收从被测量物体发射的红外线能量,当目 标与环境之间存在温度差时,传感器输出对应的电压,通过外围电 路和标准黑体源校准,可以准确的测出目标温度。
产品优势
TO-46 小体积封装;高灵敏度;响应时间快;稳定性好;滤光片透过率高;自带温度补偿,NTC 精度高。
产品应用
非接触式温度测量; 耳温、额温枪等体温的非接触测量;生产过程的连续温度控制;人体存在检测;学生卡,老人卡等温度测量;食物温度检测和控制;家用电器(微波炉、护发吹风机、空调等);温度测量与控制。
技术指标
性能 | 数值 | 单位 | 备注 |
芯片尺寸 | 1.35×1.35 | mm |
|
视场角 | 95 | Degress | 大于50% |
热电堆电阻 | 76±10 | KQ | 25℃,1V |
噪声电压 | 38 | nV/Hz1/2 | 25℃ |
噪声等效功率 | 0.23 | nW/Hz1/2 | 500K,1Hz,25℃ |
响应率 | 160±40 | V/W | 500K,1Hz,25℃ |
响应电压信号 | ≥15 | mV | 面源黑体温度:500K; 环境温度:25±1℃; 传感器和黑体间距:10cm |
电阻温度系数 | 0.06 | %/℃ | 25℃~75℃ |
时间常数 | ≤20 | ms |
|
探测率 | 1.5×108 | cmHz1/2/W | 500K,1Hz,25℃ |
NTC电阻 | 100±1% | KQ | 25℃ |
NTC(β) | 3950±1% |
| 25℃/50℃ |
工作温度 | -30~85℃ | ℃ | / |
注:产品参数如有变动,恕不另行通知
