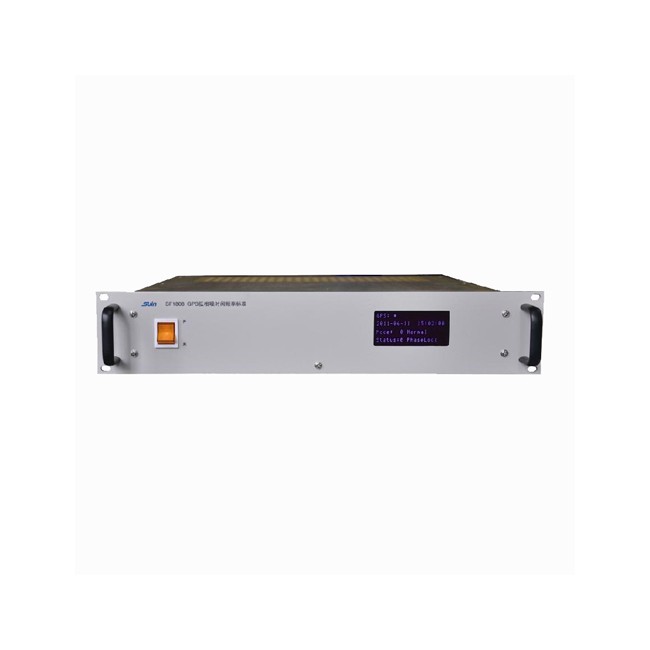

低相噪时间频率标准SF1808
型号：SF1808
性能特点：
● 选用低相噪、低漂移的恒温高稳晶振OCXO和高精度授时型GPS接收机
● 采用GPS频率测控技术，对晶体振荡器的输出频率进行精密测量与校准
● GPS驯服晶振的输出频率精度同步在GPS系统上，准确度优于1×10-12
● 提供高精度的频率信号，同时具有十分优良的短期稳定性和超低的相位噪声
技术参数
输出频率 | 10MHz 8路BNC 正弦波 A≥7dBm 输出阻抗 50Ω |
准确度 | ＜1×10 -12 (GPS锁定,24小时平均值)；＜5×10 -11（GPS锁定，4小时后）；＜1×10 -10（GPS断开，保持24小时内） |
稳定度 | 20ms ＜1×10 -11，100ms ＜1×10 -11，1s ＜5×10 -12，10s ＜5×10 -12，100s ＜5×10 -12，长稳＜1×10 -11 |
相位噪声 | 10Hz ＜﹣125 dBc/Hz，100Hz ＜﹣135 dBc/Hz，1kHz ＜﹣140 dBc/Hz，10kHz ＜﹣150 dBc/Hz |
谱波 | ＜﹣40 dBc |
路间隔离度 | ≥50dB |
输出IRIG-B码 DC码 | 8路 三芯航空插座 RS422电平，符合＜GJB 2991A-2008 IRIG-B时间码接口中端通用规范＞关于Ⅲ型B码终端的规定 |
输出1 PPS | 1路 BNC TTL 电平，输出抗阻50Ω，定时精度50ns（1 œ），脉冲宽度10μs，抖动750ps，上升沿＜10ns，保持精度±7μs（24小时） |
OCXO老化率 | 1×10 -10（连续工作7天后） |
监控接口 | 1路监控GPS状态和系统信息串行接口 |
传输方式 | RS-422 |
GPS接收机 | 12 通道L1 C/A码，授时精度50ns |
外形尺寸/重量 | 420×88×360mm³（2U）/约7.5kg |
产品发布日期：2026.02.06
石家庄数英仪器有限公司
