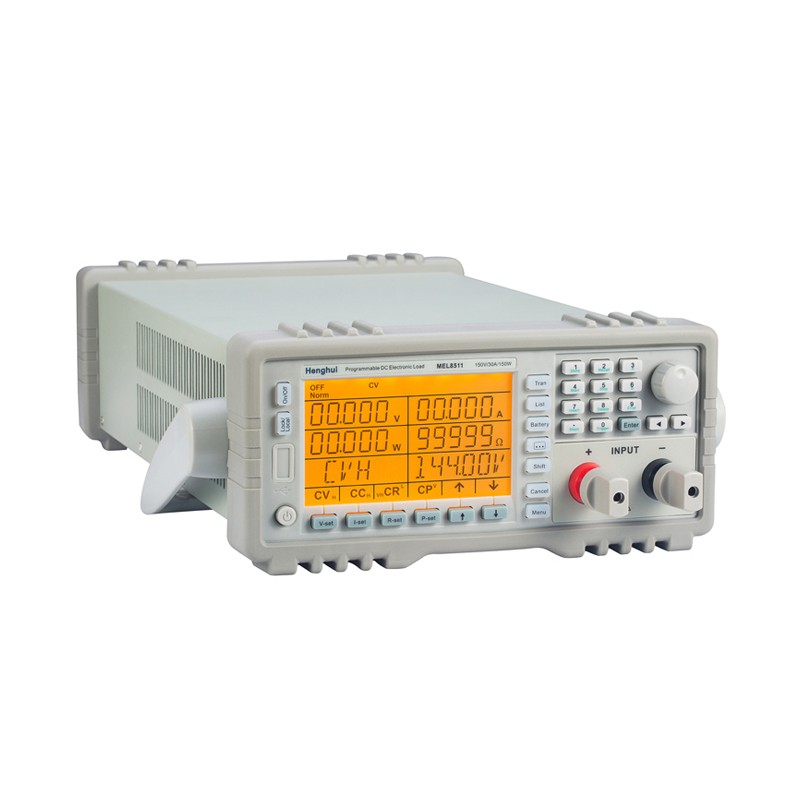

MEL系列 可编程直流电子负载
本系列电子负载是新一代高性能可编程电子负载。本电子负载不但提供有强大的测试功能和友好的人机界面，而且还可配备 RS232，支持 SCPI 可编程仪器标准指令和 Labview 开发平台。广泛适用于航空航天、船舶制造、汽车电子、太阳能电池、燃料电池等科研和生产领域。

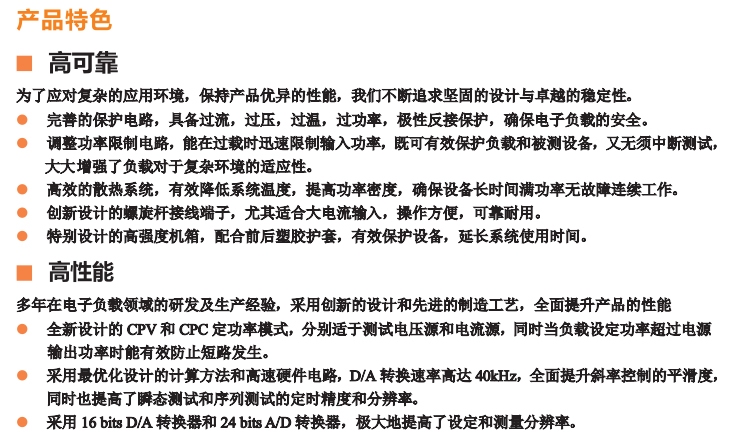

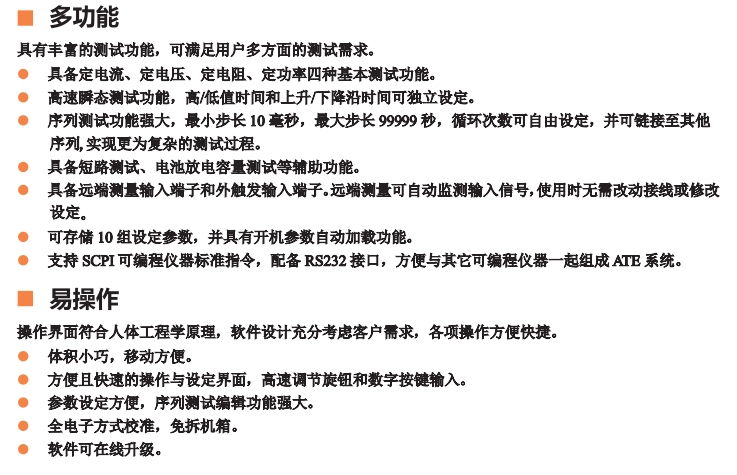

产品性能特点
定电流、定电压、定电阻、定功率四种基本测试功能，CCL、CCH、CVL、CVH、CRL、CRM、CRH、CPV、
CPC 九种基本工作模式。
采用 16 bits D/A 转换器和 24 bits A/D 转换器，极大地提高了设定和测量分辨率。40kHz 的 D/A 转换速率，全面提升高速性能。
超强保护功能，有效应对复杂的测试环境。
创新设计的定功率 CPV 和 CPC 模式，有效提高了定功率模式的实用性。
纯硬件电路实现定电阻功能，极大地提升了电阻模式的动态响应。
高速瞬态测试功能，最高测试频率可达 2kHz。
强大的序列测试功能，最小步长 10 毫秒，最大步长 99999 秒，循环次数可自由设定，并可链接至其他序列，实现更为复杂的测试过程。
特制螺旋顶杆接线端子，操作方便，尤其适合大电流测试。
具备短路测试、电池放电容量测试等辅助功能。
高效智能散热系统，确保设备长时间满功率无故障连续工作。
自动打开/关闭功能，有效简化测试操作。
旋钮和数字键盘相结合，操作更方便。
存储/调用功能，可保存多组常用设置。
支持 SCPI 可编程仪器标准指令，并提供对 Labview 的支持。
技术参数
使用此规格时，请确保开机30分钟以上。
型号 | MEL8511 | MEL8512 | MEL8512C | MEL8512B |
额定输入(0～40℃） | ||||
电压 | 0～150V | 0～150V | 0～150V | 0～500V |
电流 | 1mA～30A | 1mA～30A | 1mA～60A | 1mA～15A |
功率*1 | 150W | 300W | 300W | 300W |
最小工作电压 @最大电流 | 1.5V | 0.82V | 1.2V | 3.8V |
定电压模式 CV | ||||
低量程 | 0.1～30V | 0.1～30V | 0.1～30V | 0.1～30V |
分辨率 | 1mV | 1mV | 1mV | 1mV |
精度 | ±(0.05%+0.02%FS) | ±(0.05%+0.02%FS) | ±(0.05%+0.02%FS) | ±(0.05%+0.02%FS) |
高量程 | 0.10～150V | 0.10～150V | 0.10～150V | 0.10～500V |
分辨率 | 10mV | 10mV | 10mV | 10mV |
精度 | ±(0.05%+0.025%FS) | ±(0.05%+0.025%FS) | ±(0.05%+0.025%FS) | ±(0.05%+0.025%FS) |
定电流模式 CC | ||||
低量程 | 0～3A | 0～3A | 0～6A | 0～1.5A |
分辨率 | 1mA | 1mA | 1mA | 1mA |
精度 | ±(0.1%+0.1%FS) | ±(0.1%+0.1%FS) | ±(0.1%+0.1%FS) | ±(0.1%+0.1%FS) |
高量程 | 0～30A | 0～30A | 0～60A | 0～15A |
分辨率 | 10mA | 10mA | 10mA | 10mA |
精度 | ±(0.1%+0.15%FS) | ±(0.1%+0.15%FS) | ±(0.1%+0.15%FS) | ±(0.1%+0.15%FS) |
定电阻模式 CR(当输入电压和电流值≥满量程的10%) | ||||
低量程(VH CRL) | ≈0.06～6Ω | ≈0.04～6Ω | ≈0.025～3Ω | ≈0.3～36Ω |
分辨率 | 100uΩ | 100uΩ | 50uΩ | 600uΩ |
精度(阻抗) | ±(0.5%+0.5%FS)(Z) | ±(0.5%+0.5%FS)(Z) | ±(0.5%+0.5%FS)(Z) | ±(0.5%+0.5%FS)(Z) |
中量程(VH CRM) | ≈6～600Ω | ≈6～600Ω | ≈3～300Ω | ≈36～3600Ω |
分辨率 | 2.7uS | 2.7uS | 5.4uS | 0.45uS |
精度(导纳) | ±(1%+1%FS)(Y) | ±(1%+1%FS)(Y) | ±(1%+1%FS)(Y) | ±(1%+1%FS)(Y) |
高量程(VH CRH) | ≈60～4000Ω | ≈60～4000Ω | ≈30～4000Ω | ≈360～4000Ω |
分辨率*2 | 0.30uS | 0.30uS | 0.20uS | 0.051uS |
精度(导纳) | ±(1.5%+1.5%FS)(Y) | ±(1.5%+1.5%FS)(Y) | ±(1.5%+1.5%FS)(Y) | ±(1.5%+1.5%FS)(Y) |
低量程(VL CRL) | ≈0.06～1.12Ω | ≈0.04～1.12Ω | ≈0.025～0.6Ω | ≈0.3～2.4Ω |
分辨率 | 18uΩ | 18uΩ | 9.6uΩ | 38uΩ |
精度(阻抗) | ±(0.5%+0.5%FS)(Z) | ±(0.5%+0.5%FS)(Z) | ±(0.5%+0.5%FS)(Z) | ±(0.5%+0.5%FS)(Z) |
中量程(VL CRM) | ≈1.12～112Ω | ≈1.12～112Ω | ≈0.6～60Ω | ≈2.4～240Ω |
分辨率 | 15uS | 15uS | 27uS | 6.8uS |
精度(导纳) | ±(1%+1%FS)(Y) | ±(1%+1%FS)(Y) | ±(1%+1%FS)(Y) | ±(1%+1%FS)(Y) |
高量程(VL CRH) | ≈11.2～2000Ω | ≈11.2～2000Ω | ≈6.0～2000Ω | ≈24～2000Ω |
分辨率 | 1.6uS | 1.6uS | 3.0uS | 0.78uS |
精度(导纳) | ±(1.5%+1.5%FS)(Y) | ±(1.5%+1.5%FS)(Y) | ±(1.5%+1.5%FS)(Y) | ±(1.5%+1.5%FS)(Y) |
定功率模式(当输入电压和电流值≥满量程的10%) | ||||
量程 | 0～100W | 0～100W | 0～100W | 0～100W |
分辨率 | 1mW | 1mW | 1mW | 1mW |
精度 | ±(1%+0.1%FS) | ±(1%+0.1%FS) | ±(1%+0.1%FS) | ±(1%+0.1%FS) |
量程 | 100～150W | 100～300W | 100～300W | 100～300W |
分辨率 | 10mW | 10mW | 10mW | 10mW |
精度 | ±(1%+0.1%FS) | ±(1%+0.1%FS) | ±(1%+0.1%FS) | ±(1%+0.1%FS) |
电流测量值 | ||||
低量程 | 0～3A | 0～3A | 0～6A | 0～1.5A |
分辨率 | 1mA | 1mA | 1mA | 1mA |
精度 | ±(0.1%+0.1%FS) | ±(0.1%+0.1%FS) | ±(0.1%+0.1%FS) | ±(0.1%+0.1%FS) |
高量程 | 0～30A | 0～30A | 0～60A | 0～15A |
分辨率 | 1mA | 1mA | 1mA | 1mA |
精度 | ±(0.1%+0.15%FS) | ±(0.1%+0.15%FS) | ±(0.1%+0.15%FS) | ±(0.1%+0.15%FS) |
电压测量值 | ||||
低量程 | 0～30V | 0～30V | 0～30V | 0～30V |
分辨率 | 1mV | 1mV | 1mV | 1mV |
精度 | ±(0.05% +0.02%FS) | ±(0.05% +0.02%FS) | ±(0.05% +0.02%FS) | ±(0.05% +0.02%FS) |
高量程 | 0～150V | 0～150V | 0～150V | 0～500V |
分辨率 | 10mV | 10mV | 10mV | |
