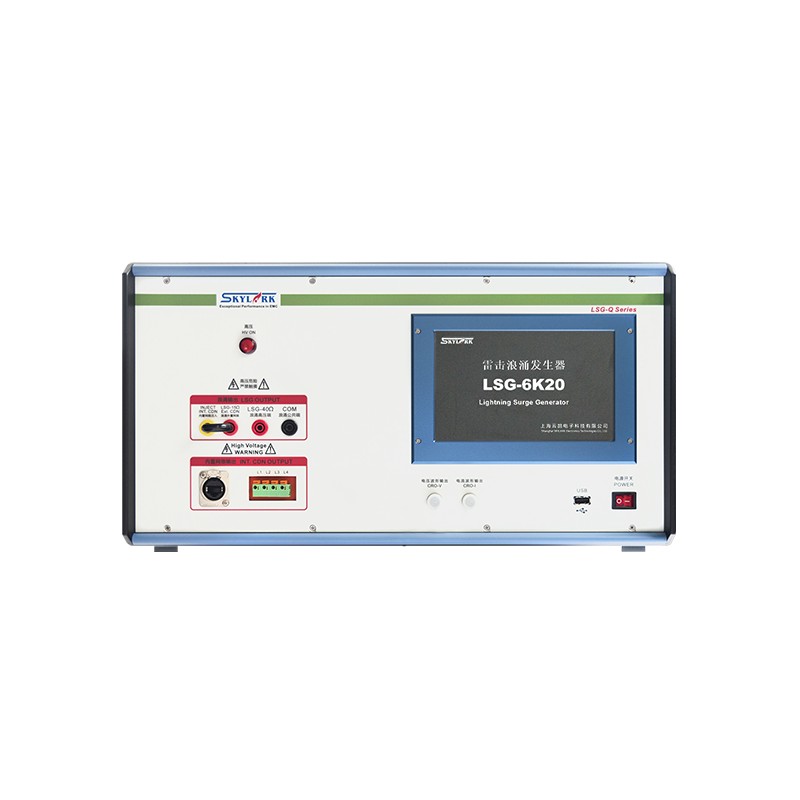

浪涌发生LSG-6k20
型号：LSG-6k20
全自动雷击浪涌发生器LSG-6K20用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性能提供一个共同依据。
性能完全满足IEC61000-4-5和GB/T17626.5标准的要求。
应用领域
工业控制、家电、医疗电子、通讯电子、元器件、自动化控制等
技术特点
7寸触摸LCD界面，功能丰富，操作方便，软件易升级
用户可编程测试程序，多达1000组记忆
内置4线对称通讯网络，网络、主机2合1，小型化设计
智能型程控高压电源，内置高压过压、过流、短路保护
增配外置网络，可用于更多形式的通讯线、信号线浪涌测试
具有自诊断功能，智能判断高压、浪涌输出异常
技术指标
储能电容 | 20μF ±10％ |
开路输出电压 | 0.2－6kV ±5％ |
波前时间 | 10μs ±30％ |
脉冲半峰值时间 | 700μs ±20％ |
短路输出电流 | **150A ±5％（阻抗40Ω） |
波前时间 | 5μs ±30％ |
脉冲半峰值时间 | 320μs ±20％ |
输出极性 | 正、负，正负循环，正负交替，先正后负，先负后正 |
输出阻抗 | 15Ω ±10％，40Ω ±10％ |
浪涌触发方式 | 自动或手动，可单次触发 |
浪涌发生次数 | 1-99次 |
可编程测试程序 | 内置IEC标准及用户自定义程序，多达1000组 |
浪涌间隔时间 | 20-9999s |
内置网络容量 | DC50V，0.1A |
内置网络耦合方式 | 线－地（T1+R1+T2+R2同时对GND） |
内置网络耦合器件 | 每线100Ω+90V气体放电管 |
使用环境 | 温度：15°C－35°C相对湿度10%－75% |
系统电源 | AC220±10％，50/60Hz，约300W |
外形尺寸 | 宽470mm×高260mm×深500mm |
整机重量 | 约30kg |
产品发布日期：2026.02.06
