振动物位开关可用于各类储罐和筒仓监测粉状，粒状或粗散装物料的物位水平(*大晶粒尺寸约40mm)。该器件适合作为溢出保护，空仓保护，*高、*低和中间物位指示器。新研发出来的压电式超声波马达使设备能够在250℃和机械强度特别大的环境下使用。设备还能够在非常恶劣的环境下的应用，并且使用寿命长。

新的压电系统允许高工作温度可达250℃

高灵敏度：它可以检测以*小的固体密度达20克/升

适合粗粒度的散装材料的*大粒径为40mm的

不锈钢探头，发射器采用压铸铝外壳(IP66/67)。易于安装,无需校准不受物料种类影响高可靠性：不会受环境条件的影响，如测量方法温度，压力，湿度的变化。 无需维护没有没有移动部件，无磨损，寿命长操作简单不锈钢探头和外壳高性价比

工作原理

电子激发振动棒振动，共振频率约285赫兹。如果有物料覆盖住振动棒，就会阻尼振棒振动，这时阻尼就会变为电子信号输出。当振棒随着物料水平的下降会暴露出来时，开始再次振动，输出切换回来。振动有自动清洁振动杆的功能。

技术参数

外壳： 压铸铝，(可选粉末涂层)IP 66和IP 67 防护等级

电子元件的防护等级为IP65

电缆M20x1，5(可选两个电缆)

电子电器： 宽范围电源20... 250V AC/ DC继电器输出：

两个浮点转换

*大切换特性AC：250V-AC, 8A, 2000VA, cosϕ = 1

*大切换特性DC：8,0A at 24V-DC/ 1,5A at 48V-AC

*小切换特性DC：24V/ 100mA

功耗：<3VA

或：电源电压24V -DC晶体管输出：

浮动，取决于配线NPN或PNP

350mA @ 24V-DC, 瞬时*大. 1A, *大功率20W

电压降*大3V，反向电流*大100μA，防短路输出

受阻晶体管功耗：<1W

或: 20... 30 V DC电压输出同8/ 16mA电流输出

供电和数据分析是在CV2000E数据分析器上进行的。

在这几个组合中，有气体防爆本质*型可供使用。

滞后：

停止振动后1s

开启振动后2-5s

显示：电路板上的LED(可选从外面显示)

探头： 材质：不锈钢1.4301/ AISI304

连接方式：11/2“DIN 2999(相当于BSPT)或11/2”NPT

可选CV130： 卡箍连接DIN32676

谐振频率： *大285赫兹左右。

振棒末端可承受的力：

容器内的*大压力：10bar (设备有防爆功能的话，为大气压)

环境温度： -20℃ ... + 60℃

过程温度： -40℃ ... + 250℃

应用范围

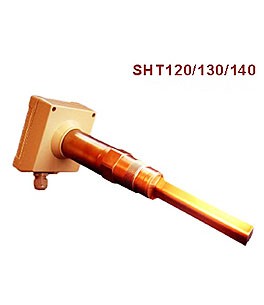

振动物位开关SHT系列是专为高温过程设计的。该设备是在较成功的普通物位开关衍生出来的，适合于粉剂，颗粒剂等密散装物料，物料*小密度可为20克/升，颗粒大小*大可为40毫米。

适合的过程温度高达250℃，SHT采用一种新型的压电系统，因此还有高鲁棒性特点。
