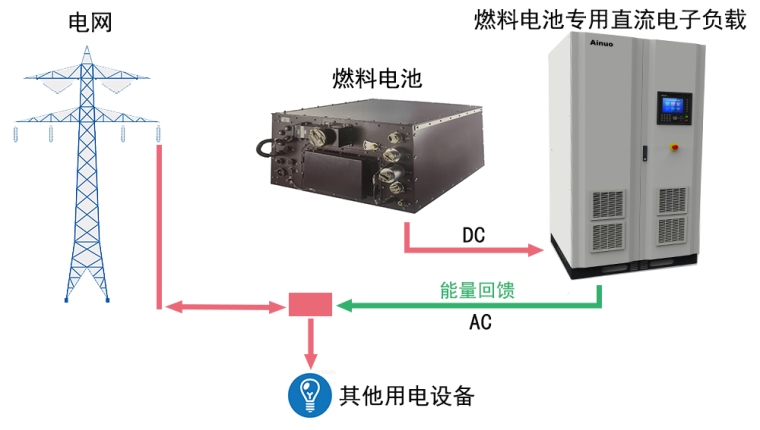

ANELF系列燃料电池专用直流电子负载是针对燃料电池电堆、燃料电池发动机系统，燃料电池备用电源等测试开发的一款馈能型直流电子负载。采用高频PWM整流和双向DCDC变换技术，FPGA数字控制技术，超高控制精度，响应速度快，同时具备全功率段能量回馈电网功能。先进的数字控制技术，直流输入电压范围更宽，可实现0V～满量程的全范围输入。低压大电流的负载输入特性和能量回馈功能设计，适用于燃料电池电堆和燃料电池发动机系统等测试领域。
性能特点：
PWM整流和双向DCDC两级电路设计，实现能量自动回馈电网的负载功能，具有节能降耗、绿色环保的突出优势。
主流高频PWM整流控制技术，功率因数≥0.99，THD和注入谐波电流满足国标GB/T14549-93要求，能量高品质回馈电网。
优化的双向DCDC变换技术，负载直流输入电压范围更宽，实现0V-满量程全范围输入。
高精度控制：电压、电流精度±0.1%F.S。
快速动态响应：10%-90%突加载和90%-10%突减载响应时间≤10ms。
针对燃料电池行业测试，采用先进的IGBT并联技术，实现低压大电流稳定控制。
CC、CV 、CP三种工作模式。
多重保护功能：输入过欠压、缺相、输出过压、IGBT过热、IGBT过流、过温保护，短路限流保护。
内置EMI滤波器，可以很好的滤除由于高频开关过程导致的干扰信号
通讯及远程控制功能：标配CAN、RS232/RS485通信接口和上位机远程控制软件。
整机实行严格的热管理设计，工作稳定可靠。
大屏幕液晶显示，同时兼容按键和触摸屏操作，适合各种恶劣工况环境下操作使用。
锁屏（键）功能：当客户超过5分钟不操作电源时，电源会自动锁闭键盘和触摸屏输入。
技术参数
电压等级 | 产品型号 | 额定电流 （A） | 峰值电流 （A） | 电流峰值时间（S） | 额定功率(Kw) | 峰值功率(Kw) | 功率峰值时间 （S） |
500V | ANELF500-200 | 200 | 300 | 60 | 60 | 90 | 60 |
ANELF500-300 | 300 | 450 | 60 | 90 | 135 | 60 | |
ANELF500-400 | 400 | 480 | 60 | 120 | 144 | 60 | |
ANELF500-500 | 500 | 600 | 60 | 120 | 144 | 60 | |
800V | ANELF800-100 | 100 | 150 | 60 | 60 | 90 | 60 |
ANELF800-200 | 200 | 300 | 60 | 60 | 90 | 60 | |
ANELF800-300 | 300 | 450 | 60 | 90 | 135 | 60 | |
ANELF800-500 | 500 | 750 | 60 | 160 | 240 | 60 | |
ANELF800-600 | 600 | 800 | 60 | 250 | 333 | 60 | |
ANELF800-750C | 750 | 850 | 60 | 300 | 340 | 60 | |
ANELF800-800 | 800 | 1040 | 60 | 350 | 455 | 60 | |
ANELF800-900C | 900 | 1100 | 60 | 400 | 489 | 60 | |
ANELF800-1000C | 1000 | 1260 | 60 | 500 | 630 | 60 | |
ANELF800-2000C | 2000 | 2520 | 60 | 1000 | 1260 | 60 | |
1000V | ANELF1000-200 | 200 | 260 | 60 | 90 | 117 | 60 |
ANELF1000-350 | 350 | 455 | 60 | 160 | 208 | 60 | |
ANELF1000-400 | 400 | 520 | 60 | 250 | 325 | 60 | |
ANELF1000-500 | 500 | 650 | 60 | 250 | 325 | 60 | |
ANELF1000-650C | 650 | 850 | 60 | 300 | 392 | 60 | |
ANELF1000-900C | 900 | 1200 | 60 | 400 | 533 | 60 | |
ANELF1000-1000C | 1000 | 1260 | 60 | 500 | 630 | 60 | |
ANELF1000-2000C | 2000 | 2520 | 60 | 1000 | 1260 | 60 |
ANELF系列通用参数 | ||
直流输入 | 电压范围及精度 | 0-1000V，0.1%F.S ，分辨力 0.1V |
电流范围及精度 | 0-2000A，0.1%F.S ，分辨力 0.1A | |
电源效应 | 源效应0.1%F.S，负载效应0.1%F.S | |
纹波（Vpp） | 0.2%F.S | |
瞬态恢复时间 | ≤5ms | |
电流上升时间 | ≤1ms | |
交流输出 | 相数 | 三相四线+PE，380V±57V，45～55Hz |
功率因数 | ≥0.99 | |
总谐波含量 | ≤3% | |
回馈功能 | 全功率段能量回馈 | |
功能 | 波形编辑 | 电压电流斜率、阶梯、循环控制、跳转控制 |
急停功能 | 具备急停按钮 | |
保护功能 | IGBT过热、IGBT过流、变压器过热、输出缺相、母线过压、输入过压、输入过流 | |
通信接口 | RS232/RS485,CAN口 | |
本地操作 | 同时兼容触摸和按键操作 | |
显示 | 大屏幕彩屏液晶 | |
使用环境 | 温度0～40℃，湿度20～90%RH | |
重量 | 1030kg | |
尺寸W×H×D(mm) | 1000*1900*1000（不计底座，底座100），总高2000 | |
