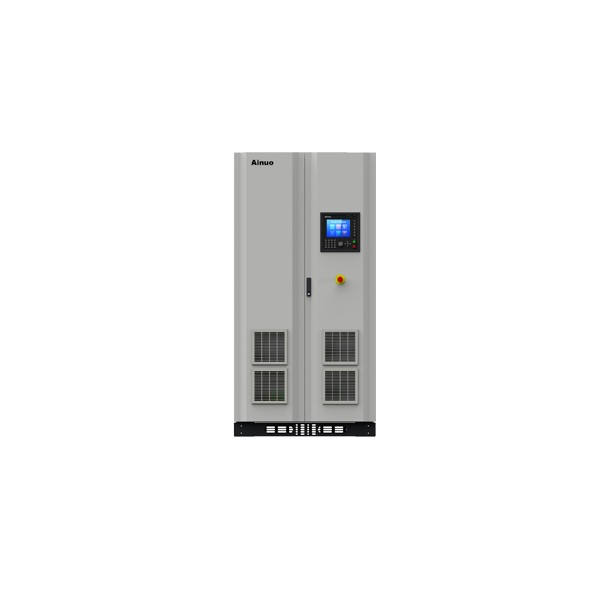

ANEL系列回馈式直流电子负载采用高频PWM整流和双向DCDC变换技术，FPGA数字控制技术，实现高性能全功率段能量回馈电网功能，相比常规直流负载，更节能、更绿色环保。数字控制技术，高控制精度，响应速度快，负载输入电压范围更宽，可实现0V～满量程的全范围负载输入。
回馈式直流电子负载实现能量自动回馈电网的直流负载功能，与常规负载相比操作更便捷，使用更安全。常规负载属于耗能型负载，能量靠电阻发热消耗；回馈式直流电子负载属于馈能型负载，能量回馈到电网，绿色环保，可靠安全，优势突出。
性能特点：

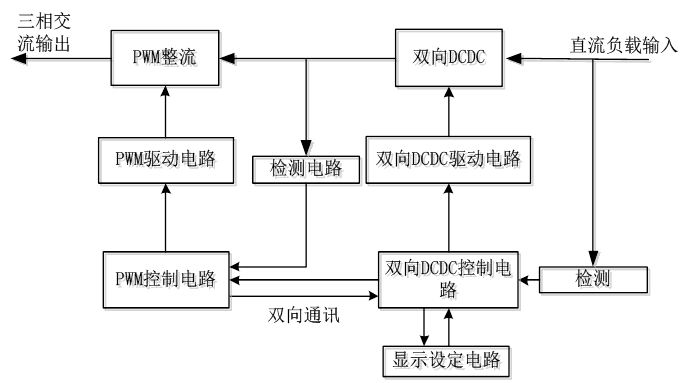

PWM整流和双向DCDC两级电路设计，实现能量自动回馈电网的负载功能，具有节能降耗、绿色环保的突出优势。
主流高频PWM整流控制技术，功率因数≥0.99，THD和注入谐波电流满足国标GB/T14549-93要求，能量高品质回馈电网。
高控制精度：电压、电流精度±0.1%F.S。
快速动态响应：10%-90%突加载和90%-10%突减载响应时间≤5ms；
优化的双向DCDC变换技术，直流输入电压范围更宽，可实现0V-满量程直流输入。
CC、CV 、CP三种工作模式。
多重保护功能：输入过欠压、缺相、输出过压、IGBT过热、IGBT过流、过温保护，短路限流保护。
内置EMI滤波器，可以很好的滤除由于高频开关过程导致的干扰信号。
通讯及远程控制功能：标配CAN、RS232/RS485通信接口和上位机远程控制软件。
额定条件下，效率高达95%。
大屏幕液晶显示，同时兼容按键和触摸屏操作，适合各种恶劣工况环境下操作使用。
锁屏（键）功能：当客户超过5分钟不操作设备时，设备会自动锁闭键盘和触摸屏输入。
技术参数
电压等级 | 产品型号 | 额定电流 （A） | 峰值电流 （A） | 电流峰值时间（S） | 额定功率(Kw) | 峰值功率(Kw) | 功率峰值时间 （S） |
500V | ANEL500-200 | 200 | 300 | 60 | 60 | 90 | 60 |
ANEL500-300 | 300 | 450 | 60 | 90 | 135 | 60 | |
ANEL500-400 | 400 | 480 | 60 | 120 | 144 | 60 | |
ANEL500-500 | 500 | 600 | 60 | 120 | 144 | 60 | |
800V | ANEL800-100 | 100 | 150 | 60 | 60 | 90 | 60 |
ANEL800-200 | 200 | 300 | 60 | 60 | 90 | 60 | |
ANEL800-300 | 300 | 450 | 60 | 90 | 135 | 60 | |
ANEL800-500 | 500 | 750 | 60 | 160 | 240 | 60 | |
ANEL800-600 | 600 | 800 | 60 | 250 | 333 | 60 | |
ANEL800-750C | 750 | 850 | 60 | 300 | 340 | 60 | |
ANEL800-800 | 800 | 1040 | 60 | 350 | 455 | 60 | |
ANEL800-900C | 900 | 1100 | 60 | 400 | 489 | 60 | |
ANEL800-1000C | 1000 | 1260 | 60 | 500 | 630 | 60 | |
ANEL800-2000C | 2000 | 2520 | 60 | 1000 | 1260 | 60 | |
1000V | ANEL1000-200 | 200 | 260 | 60 | 90 | 117 | 60 |
ANEL1000-350 | 350 | 455 | 60 | 160 | 208 | 60 | |
ANEL1000-400 | 400 | 520 | 60 | 250 | 325 | 60 | |
ANEL1000-500 | 500 | 650 | 60 | 250 | 325 | 60 | |
ANEL1000-650C | 650 | 850 | 60 | 300 | 392 | 60 | |
ANEL1000-900C | 900 | 1200 | 60 | 400 | 533 | 60 | |
ANEL1000-1000C | 1000 | 1260 | 60 | 500 | 630 | 60 | |
ANEL1000-2000C | 2000 | 2520 | 60 | 1000 | 1260 | 60 |
ANEL系列通用功能参数 | ||
直流输入 | 电压范围 | 0-满量程 |
电压精度 | 0.1%F.S 分辨力 0.1V | |
电流精度 | 0.1%F.S 分辨力 0.1A | |
源效应\负载效应 | 0.1%F.S | |
纹波（Vpp） | 0.2%F.S | |
瞬态恢复时间 | ≤5ms | |
电流上升时间 | ≤1ms | |
交流输出 | 电压\频率 | 三相四线+PE，线电压380V±57V，45～55Hz |
功率因数 | ≥0.99 | |
总谐波含量 | ≤3% | |
回馈功能 | 全功率段能量回馈 | |
功能 | 波形编辑 | 电压电流斜率、阶梯、循环控制、跳转控制 |
急停功能 | 具备急停按钮 | |
保护功能 | IGBT过热、IGBT过流、变压器过热、输出缺相、母线过压、输入过压、输入过流 | |
通信接口 | RS232/RS485,CAN口 | |
本地操作 | 同时兼容触摸和按键操作 | |
工作环境 | 温度、湿度 | 0～40℃，10～90%RH |
重量及尺寸 | 重量 | 1030kg |
尺寸W×H×D(mm) | 1000*1900*1000 | |
此外形尺寸和重量为120kW及以下机型参数，其他功率外形尺寸和重量请来电详询。 | ||
