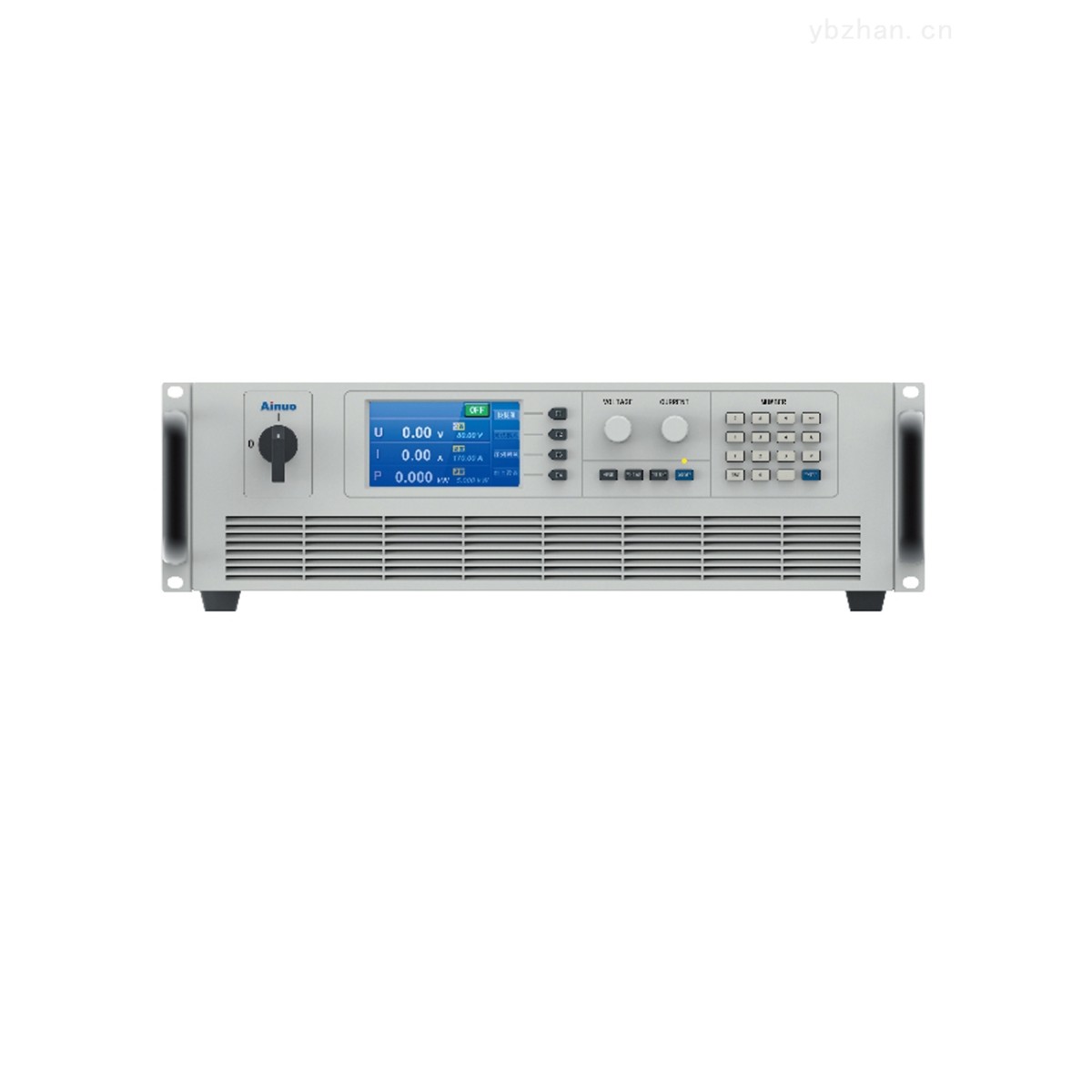

AN53系列宽范围可编程直流电源采用有源功率因数校正技术、高频LLC多谐振软开关逆变技术，功率因数高、动态响应快，输出纹波低，功率密度高。具有定功率宽范围输出的突出性能，以及体积小，重量轻，噪声低，效率高，操作简单等优点。可应用于飞机及机载设备、雷达、导航等电子设备的制造、检测、维修等，以及汽车电子、电动工具、光伏、电解电镀、工业制造、高等院校实验室、研究所等领域。
性能特点：
宽范围输出能力，输出范围扩大至同功率等级“矩阵”电源的3倍；
采用有源功率因数校正技术，满载功率因数超过0.99；
采用高频LLC多谐振逆变，整机效率高至0.93；
定电压、定电流、定功率三种工作模式，满足更多测试需求；
强大的可编程功能，灵活的功能设置；
内置精准的电压、电流测量，优良的输出稳定性；
引线压降补偿端子，可实现大电流工作时的输出引线压降补偿；
保护功能完备，保障电源设备正常运行和负载的安全；
高亮度彩色LCD显示屏，外观精美，操作简单、直观；
支持多台并联输出，扩大功率/电流范围；
产品应用：

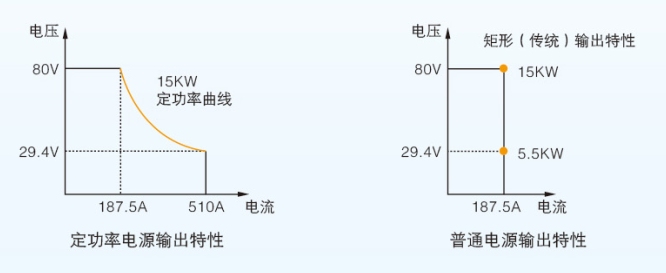

AN53系列对功率输出曲线进行了扩展，为用户提供更宽泛的电压和电流组合，因而要比传统的“矩阵”输出范围的电源更加灵活。单台定功率直流电源的输出范围可能是普通矩形电源的数倍。例如80V/510A/15kW型号的AN53系列能够在15kW功率上提供80V 187.5A的输出，或者在15kW上提供29V 510A的输出，如果是传统的“矩阵”输出电源，其技术指标将会是80V/187.5A/15kW，当输出电压为29.4V时，其最大电流仍为187.5A，功率仅为5.5kW
技术参数
型号 | AN53300-15S | AN53300-30S | AN53300-50 | AN53300-100 | AN53300-150 | |
输入 | 电压 | 单相+PE ，198V～242VAC | 三相三线+PE， 340V～420VAC | |||
频率 | 47-63HZ | |||||
输出 | 电压 | 0～300V | ||||
电流 | 0～15A | 0～30A | 0～50A | 0～100A | 0～150A | |
功率 | 0～1.8kW | 0～3kW | 0～5kW | 0～10kW | 0～15KW | |
显示方式 | 4.3吋彩色LCD | |||||
测量误差 | 电压 | ≤0.15%Umax，分辨率0.01V | ||||
电流 | ≤0.3%Imax，分辨率0.01A（＞1000A时，0.1A） | |||||
功率 | ≤3%Pmax，分辨率0.001kW（＞100kW时，0.01kW） | |||||
纹波与噪声20Hz～20MHz | Vrms | 60mV | ||||
Vpp | 450mV | |||||
负载效应 | 电压≤0.05%Umax，电流≤0.15%Imax | |||||
源效应 | 电压≤0.02%Umax，电流≤0.05%Imax | |||||
瞬态响应时间 | ≤2ms | |||||
上升时间100% | 50ms（10%-90%） | |||||
最大引线压降补偿 | 6.5V | |||||
通讯控制接口 | 标配RS232，选配 RS485、CAN、LAN、GPIB、模拟接口 | |||||
保护功能 | 输入欠压保护，短路保护，接反保护，输出过压、限流保护，过热保护，S端子补偿功能。 | |||||
并联功能 | 支持多台并联输出，扩大功率/电流范围 | |||||
工作环境 | 温度0～40℃；湿度20～90%RH | |||||
体积W×H×D（mm） | 440*133*350 | 440*133*600 | ||||
重量 | 16 kg | 17kg | 27kg | 37kg | ||
