ANFH系列 交流电源
ANFH系列交流电源供应器，采用数字化控制、瞬时波形控制及高频脉宽调制(SPWM)等技术。具有响应速度快、输出精度高、波形质量优越等优点：电源具备可承受3倍额定电流冲击的能力，负载适应性强。主要用于家电、电机及产线等应用场合，是满足传统行业基本需求的电源解决方案及设备更新换代的电源替代方案。
电源采用19寸标准机箱尺寸设计，体积小，接口丰富，可直接安装于标准机柜内，满足测试、系统集成、产线等多种使用场合的要求；采用4.3寸彩色液晶摸显示屏+塑壳面板设计，外观显示精美，高端，操作方便直观。
产品性能特点
19寸标准机箱尺寸，体积小，可安装于标准机柜内
3倍额定电流冲击承受2S,可直接启动等同于1/3电源功率的冲击型负载
输出状态下调节电压及频率
具备启动缓升及在线缓升功能，缓升时间可设定
测量功能：电压、电流、频率、有功功率
电压分档功能：1.0～150.0V、150.1～300.0V自动调整或锁定1.0～300.0V
具备线路压降补偿功能：
具有多组快捷组、掉电记忆功能和快捷键
4.3寸彩色摸显示屏，操作方便直观：
键锁功能，人性化设计，防止误操作
黑匣子”功能：自动记录报警时的电源状态、报警代码等
标配RS232通讯接口，可选配RS485、GPIB、Etherneti通讯接口或模拟控制方式。
产品应用

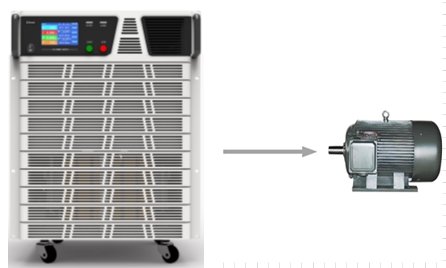

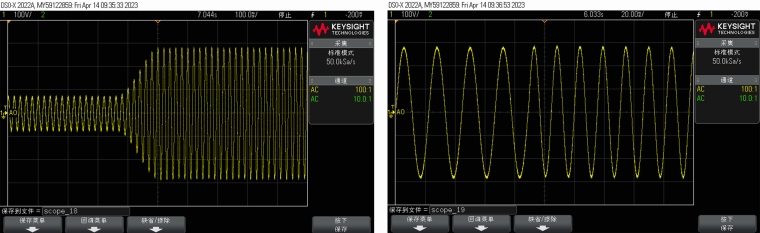

抗冲击性能：无需软启动可直接启动1/3电源功率的冲击型负载

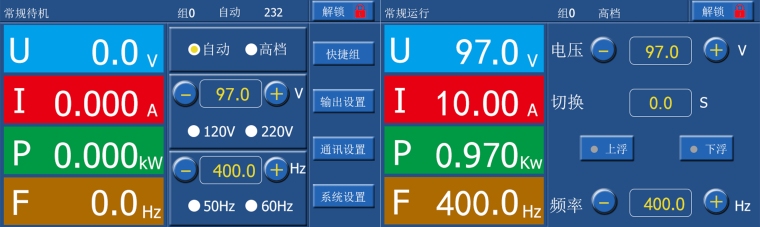

输出状态下调节电压及频率

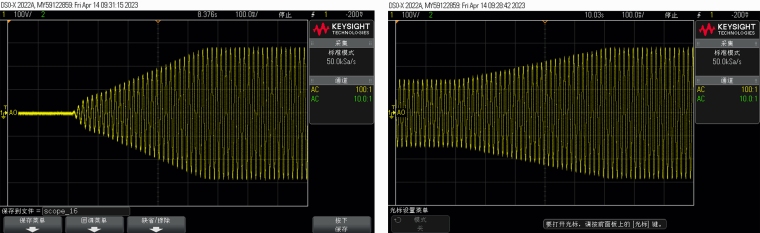

启动缓升、在线缓升功能
4.3寸彩色摸显示屏，操作方便直观

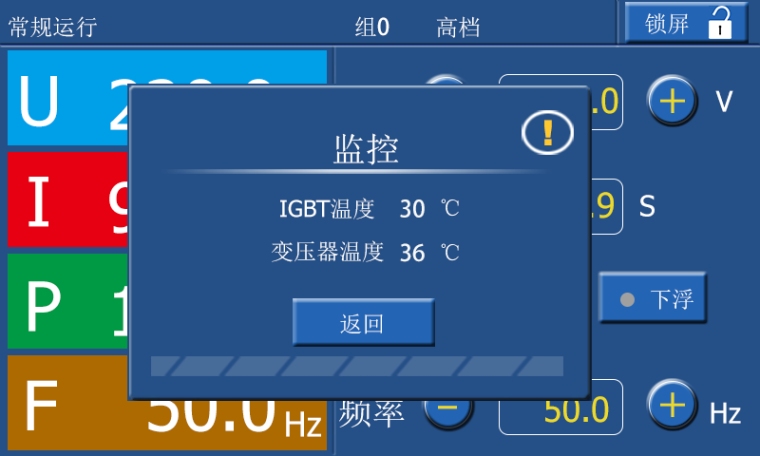

在线监控功能
上位机控制软件
技术参数
型号 | ANFH000S | ANFH001S | ANFH002S | ANFH003S | ANFH005S | ANFH010S | ANFH010TS | ||
电源容量 | 500VA | 1kVA | 2kVA | 3kVA | 5kVA | 10kVA | 10kVA | ||
交流输入 | 相数 | 单相两线+PE | 三相四线+PE | ||||||
电压 | 相电压：220V±10% | 线电压：380V±10% | |||||||
频率 | 50/60Hz±3Hz | ||||||||
交流输出 | 相数 | 单相两线 | |||||||
电压 | 相电压：1.0～300.0V 自动档：(低档)1.0～150.0V，(高档)150.1～300.0V；高档锁定：(高档)1.0～300.0V | ||||||||
频率 | 45.0～65.0Hz，100Hz、120Hz、200Hz、240Hz、400Hz | ||||||||
额定电流 | 110V | 4.6A | 9.2A | 18.2A | 27.4A | 45.6A | 91.0A | 91.0A | |
220V | 2.3A | 4.6A | 9.1A | 13.7A | 22.8A | 45.5A | 45.5A | ||
设置精度 | 电压 | 分辨力：0.1V，精度：0.2%×读数值+0.1%×满量程值 | |||||||
频率 | 分辨力：0.1Hz，精度：0.05% | ||||||||
测量精度 | 电压 | 分辨力：0.1V，精度：0.2%×读数值+0.1%×满量程值 | |||||||
频率 | 分辨力：0.1Hz，精度：0.05% | ||||||||
电流 | 分辨力：0.001A/0.01A/0.1A，精度：0.3%×读数值+0.3%×满量程值 | ||||||||
功率 | 分辨力：0.001kW /0.01kW，精度：0.45%×读数值+0.45%×满量程值 | ||||||||
频率稳定度 | ≤0.02% | ||||||||
电压失真度 | 线性负载：THD＜1% | ||||||||
瞬态恢复时间 | 20ms | ||||||||
电压波峰系数 | 1.41±0.1 | ||||||||
源电压效应 | ≤1% | ||||||||
负载效应 | ≤1% | ||||||||
过载能力 | 105%＜输出≤110% 15秒关断输出 ；110%＜输出≤200% 5秒关断输出； 200%＜输出≤300% 2秒关断输出 ；300%＜输出 立即关断输出。 | ||||||||
抗冲击能力 | 可承受3倍额定电流持续2S | ||||||||
保护装置 | 过热保护、输出过流保护、输出过载保护、输出短路保护 | ||||||||
效率 | ＞70% | ＞80% | |||||||
功能 | 显示方式 | 4.3寸彩色液晶触摸显示屏 | |||||||
启动缓升时间 | 0.0～99.9秒 | ||||||||
在线调节功能 | 可在线调节输出电压、输出频率（45.0～65.0Hz） 在线切换缓升时间可设置：0.0～99.9秒 | ||||||||
记忆功能 | 掉电记忆功能，可记忆上次输出模式及参数 | ||||||||
快捷组 | 8组 | ||||||||
线路压降补偿 | 0.000～0.500欧 | ||||||||
通讯接口 | RS232（标配)、RS485（选配)、GPIB（选配)、Ethernet（选配) | ||||||||
远程控制 | 模拟控制口（选配) | ||||||||
工作环境 | 温度 | 0～40℃ | |||||||
湿度 | 20～90%RH | ||||||||
外形尺寸W×H×D(mm) | 3U | 3U | 4U | 11U | 13U | ||||
432×133（148）×420 | 432×133（148）×570 | 432×177（192）×570 | 432×488（563）×420 | 432×577（652）×420 | |||||
括号内为包含机脚高度，机脚可拆 | 括号内为包含脚轮高度，脚轮可拆 | ||||||||
宽度432mm为不含把手的19寸标准机箱尺寸，含把手宽度为483mm，把手为选配 | |||||||||
重量（kg） | 17 | 20 | 26 | 35 | 59 | 82 | 82 | ||
