仪器用途

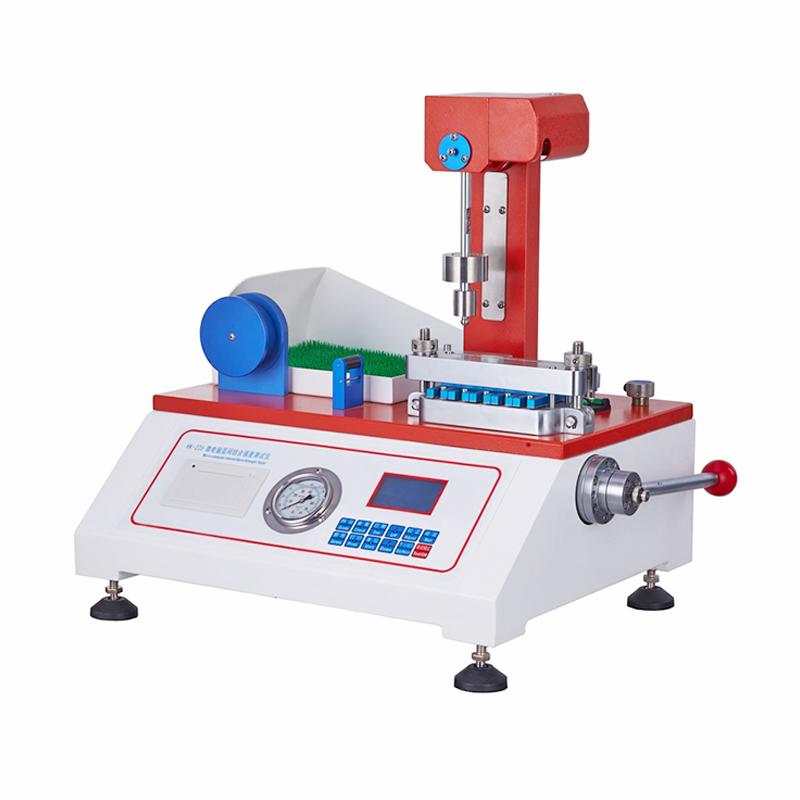

YN-IBTFB层间结合强度测试仪|连接电脑用于检测纸张和纸板层间结合强度（纸张层与层之间、纸张内结合）的检测仪器，该层间结合强度可以同时可用于检测纸张复合材料、薄膜复合材料等等片状材料的内结合强度。
工作原理
该仪器采用Scott型内结合强度检测方法，其检测原理为：双面胶-试样-双面胶的组合形成一个夹层结构，该夹层被压在一个金属平砧和一个铝块之间。用摆锤撞击铝块上部的内表面，使铝块翻转，并在Z向破坏试样。通过测定摆动的最高位置来计算试样被破坏过程中吸收的能量，以J/m2表示。
执行标准
GB/T 25203、ASTM T569 pm-00
技术特征（Technical characteristics）：
整机刚性强结构稳定，避免测试过程中的震动导致的能量损失；
可靠的试样装夹和定位，减少试样因取样造成的误差；
试样压力直接压力表读出；
人机界面采用数显显示，中、英文操作系统；
具有计算机通讯接口，可与上位机软件（另购）通讯。
产品配置（Standard configuration）：
主机、3.2in液晶显示、进口编码器、定制夹具、内置打印机、电源线、智能控制系统、发明专利液压系统、说明书、保修卡、打印纸、校准砝码
应用范围（Practice）：
| 基础应用 | 绝缘纸 | 电工纸板、电绝缘纸板的层间内结合力强度测试 |
| 纱管纸 | 纸管纸、纱管纸、牛皮纸的层间内结合力强度测试 | |
| 灰纸板 | 各种灰纸板、纸板、复合纸板的层间内结合力强度测试 | |
| 卡纸 | 牛卡纸、白卡、白板纸的层间内结合力强度测试 | |
| 包装盒 | 彩盒、烟盒、包装盒的层间内结合力强度测试 | |
| 扩展应用 | 其它 | 其它需要加工作业的工业用纸的层间内结合力强度测试 |
技术参数
型号 | YN-IBTFB |
试样尺寸 | 25.4mm×25.4mm |
测试数量 | 25.4×128mm,5组试样 |
测试厚度 | （0.1～5）mm |
冲击角度 | 标准冲击能量释放角度 90° |
释放方式 | 全自动释放 |
测量范围 | A:(0～500)J/M2；B(500～1000）J/M2 |
示值误差 | A档:±1J/M2；B档:±2J/M2 |
仪器精度 | 0.01J/M2 |
单 位 | J/M2 、lbf/in² interchange |
分 辨 率 | 0.001lbf/in²，8000脉冲高精编码器 |
常用试样压力 | (690±21)kpa 或(1034±34)kpa, |
试样夹持力 | 0～400N（可调） |
试样压强范围 | 0～65kg/cm²（0～950psi） |
一级施压面积 | 12.72cm² |
试样座平行定位 | R=0.4×10 |
压力力臂比 | 231.08：0.8 |
双面胶粘力 | ＞486N/m |
人机界面 | 7.0in触屏+连接电脑控制 |
打印输出 | 模块式一体热敏打印机 |
尺 寸 | 500m×400cm×650mm |
重 量 | 70kg |
