用途（Application）：

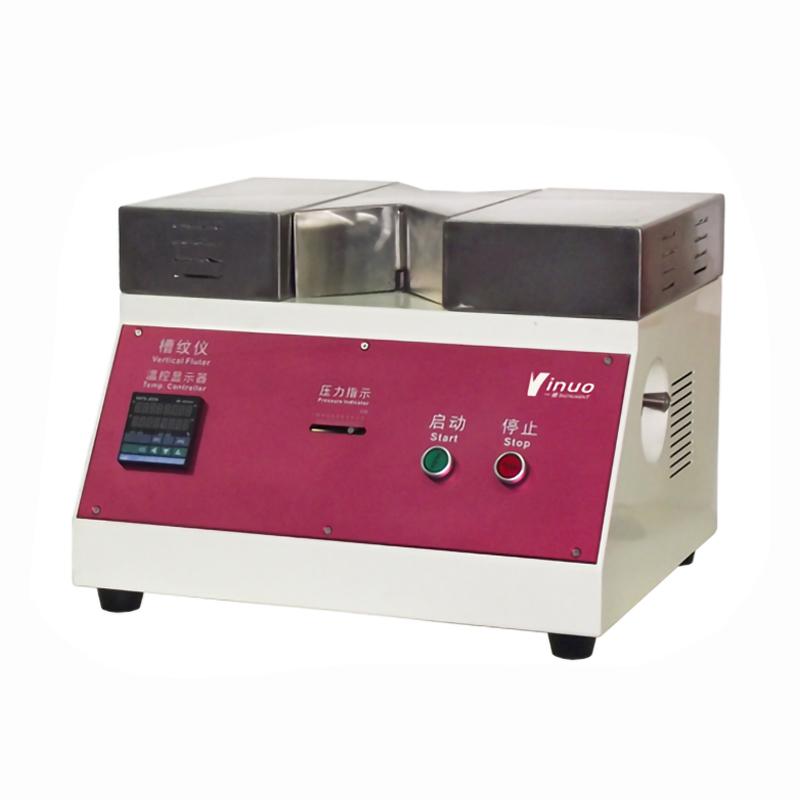

YN-CWY02瓦楞原纸槽纹仪是用于实验室对瓦楞原纸起楞后对其进行平压和竖立压缩强度进行检测的检测设备， 该槽纹仪是专门用于瓦楞芯原纸平压强度测定和瓦楞原纸竖立压缩强度时进行标准试样的制作的设备，即制作标准瓦楞波形(即瓦楞芯原纸实验室起楞)， 起楞后配合全自动或者微电脑型压缩试验仪可测定瓦楞芯原纸的平压强度和压缩强度，符合QB/T 1061、GB/T2679.6和ISO7263等标准规定，是造纸厂、科研、质量检测机构等部门的称心检测设备。
执行标准（Standard）：
QB/T 1061、ISO7263-2008
应用范围（Application scope）：
原纸/牛皮纸 起楞
技术参数
型号 | YN-CWY02 |
工作转速 | 4.5r/min，误差不应超过±0.5r/min |
温度显示分辨率 | 1℃ |
温度测量精度 | 0.5级±1字 |
工作温度可调范围 | 室温～200℃(根据不同纸种与工作压力选择) |
工作压力可调范围 | (4～108)N,设定的工作压力应与槽纹轮实际工作压力一致,误差不应超过±10%. |
标准工作温度 | 175℃,177℃时实际误差不应该超过8℃ |
温度安全 | 工作时间超过2小时后，外壳温度不超过50℃. |
发热机制 | 电热板热态绝缘电阻值应大于5MΩ |
实时监测窗口 | 带监测窗口155×338mm,可以随时打开监测实时工作状态 |
环境温度 | 环境温度20±10℃;无震动、无易燃、易腐蚀性气体 |
标配齿型 | A型齿 |
槽纹轮外径 | 228.5±0.5mm |
槽纹轮厚度 | 16±1mm |
齿数 | 84个 |
齿顶圆弧半径 | R l.5±0.1mm |
齿谷圆弧半径 | R 2.0±0.1mm |
全齿高度 | 4.75±0.05 mm |
电源 | AC220V，50Hz |
外形尺寸 | 520×450×380mm |
CCT夹具齿长度 | 大于19mm |
CCT夹具齿数 | 16个 |
CMT夹具牙深 | 4.75±0.05mm |
CMT夹具下牙半径 | 2.4±0.1mm |
