仪器用途

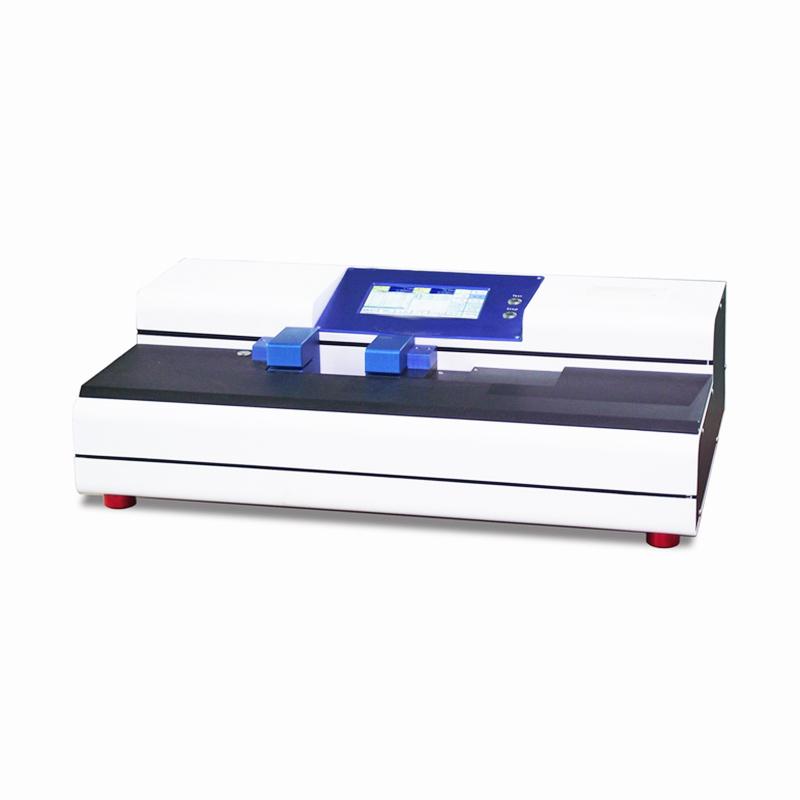

YN-WKZY50卧式抗张强度测定仪用于检测纸张的抗张强调、纸张的伸长率、纸张的裂断长、抗张能量吸收、抗张指数、抗张能量吸收指数等等。
工作原理
纸张卧式抗张测试原理：抗张强度试验仪在恒速拉伸下，将规定尺寸的试样拉伸至断裂，测定其抗张力，并记录断裂时的极限抗张力、断裂长和抗张指数。
执行标准
GB/T453 、GB/T 12914、ISO 1924.2
技术特征
微电脑控制技术，全自动气动夹持试样，操作简单方便，一键完成测试；
采用7.0in大屏幕彩色触摸液晶显示、中文菜单、实时显示各项数据及拉伸曲线。
采用进口步进电机控制，运用细分技术，仪器定位准确，速度响应快，节约测试时间，提高测试效率；
采用高速ARM处理器，自动化程度高，数据采集快，全自动测量，智能判断功能，安全可靠；
采用24位高精度AD转化器（解析度可达 1 / 10,000,000）保证仪器力值数据采集的快速性和准确性；
内置空气循环散热装置，改善长时间操作设备故障；
可选配连接计算机软件，方便数据分析管理、保存、打印等功能；
技术参数
型号 | YN-WKZY50 |
力量分辩力 | 1/100000 |
数据分析采样 | 采样频率400次/秒 |
力精度 | 示值的±0.1%(20～100％FS) |
准确度 | ≤±0.5% |
变形量分辨率 | ≤0.1mm |
试样夹持方式 | 气动自动夹持 |
夹持压力 | 0.2—0.7Mpa(可调节) |
试样尺寸范围 | 1-25mm |
试验力测试范围 | 0.4% ～ 100%FS |
伸长量测量范围 | 45-260mm |
试验速度精度 | （1～10）mm/min：±0.1mm/min |
夹间距定位误差 | ±0.2mm |
动夹头复位误差 | ±0.1mm |
夹间距 | 试验长度在(1～250)mm的范围内任意选择。 |
拉伸速度 | （1～500）mm/min无极变速。 |
回程速度 | 100mm/min |
测量范围 | （3～30）N（用于生活用纸）、（6～500）N用于文化纸、包装纸、特种纸、纸基复合材料等 |
传感系统保护 | 急速传感保护装置PROTEC SYSTEM |
湿拉伸配置 | 配置湿拉伸强度水池（选配） |
传动螺杆 | 采用中国台湾单柱结构精密滚珠螺杆 |
人机界面 | 7.0in 触摸屏操作平台,检测状态带曲线图显示 |
软件程序 | 可链接电脑进行电脑控制测试，打印报告电脑输出 |
打印输出 | 模块式一体热敏打印机 |
外型尺寸 | 650*500*400mm |
重量 | About 40kg |
