用途

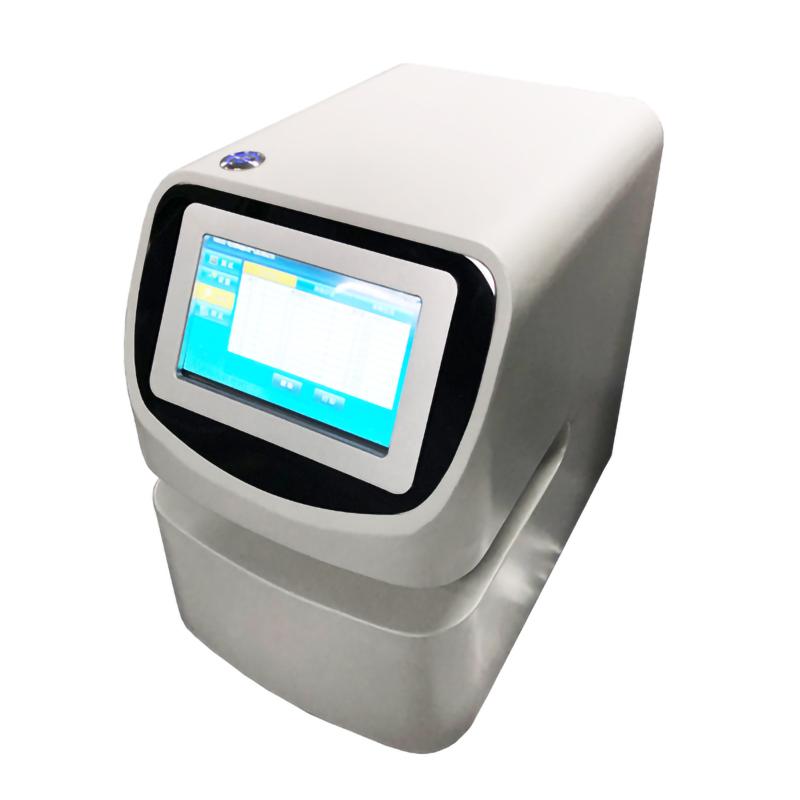

YN-TQD03电池隔膜透气度测定仪是将葛尔莱法、肖伯尔法、本特生法三种测试方法集于一机，适用于电池隔膜、薄膜、纸张等空气透过量测定，仪器包括以下三种透气测定方法：
肖伯尔法： 恒定压差1.00 kPa±0.01kPa或2.50±0.01kPa，选择合适的测试持续时间，通过测试容积来测定透过试样的气流量。
葛尔莱法：恒定压差1.23kpa下，测定通过100ml气体所用的时间。
本特生法：恒定压差1.47kPa下,夹紧5s后记录通过测试面的气流量。
执行标准
SJ_T 10171-2016碱性电池隔膜基本性能的通用测试方法（透气性部分）
GB/T 458-2008 纸和纸板透气度的测定
GB/T 36363-2018 锂离子电池用聚烯烃隔膜
应用范围
| 基础应用 | 薄膜、薄片 | 各种塑料薄膜、薄片、隔膜 |
| 纸 | 各种纸张、纸板、复合纸板 | |
| 扩展应用 | 金属片、硅片 | 硅片、箔片、各种金属片 |
| 瓦楞纸板 | 瓦楞纸板、箱板纸 | |
| 纺织材料 | 各类纺织材料如编织织物、针织物、涂层织物等 | |
| 非织造布 | 各类非织造布如尿不湿、 巾、医用口罩等 | |
| 其它材料 | 固体电绝缘材料、胶黏带、土工合成材料、橡胶等 |
特点
(1)将葛尔莱法、肖伯尔法、本特生法三种测试方法集于一机，供用户自由选择，满足不同用户的测试需求。
(2)仪器压差在0-3KPa范围可调，精度达0.01kPa，完全满足三种方法的测试压差要求
(3)仪器超大测试容积1L，完全满足三种方法体积要求
(4)通过加面罩方式实现测试面积10.0cm2与6.42cm2的自由转换
(5)仪器自带温湿度传感器实时监控测试腔的温湿度。
(6)仪器密封性良好，漏气量不超过1.0ml/h
(7)仪器自带显示屏和上位机软件，既可脱机操作又可连电脑同步测试
技术参数
测试范围 | 0.01-2.5um/(Pa.s) |
透过速率 | 0.01-120ml/min（其他范围可选） |
分辨率 | 0.001um/(Pa.s) |
压差 | 范围：0-3KPa，精度：±0.01kPa（其他范围可选） |
有效压差 | 葛尔莱法：1.23kpa±0.01kPa；肖伯尔法：1.00 kPa±0.01kPa或2.50±0.01kPa（气流量小于0.13ml/L）；本特生法：1.47kPa±0.02kPa |
测试时间 | 10-6000.0s |
样品尺寸 | 葛尔莱法：50mm×50mm有效面积:6.42cm2；肖伯尔法：60mm×100mm有效面积:10.0±0.2cm2；本特生法：50mm×50mm有效面积:10.0±0.2cm2 |
样品温湿处理 | 预处理：<40℃,10-35%RH的大气条件，静置24h；前后间隔1h称重之差不大于总质量的0.25%,试样平衡 |
仪器尺寸 | L×W×H: 500mm×400mm×300mm |
电源功率 | 220V,50Hz、100w |
重量 | 25kg |
