用途

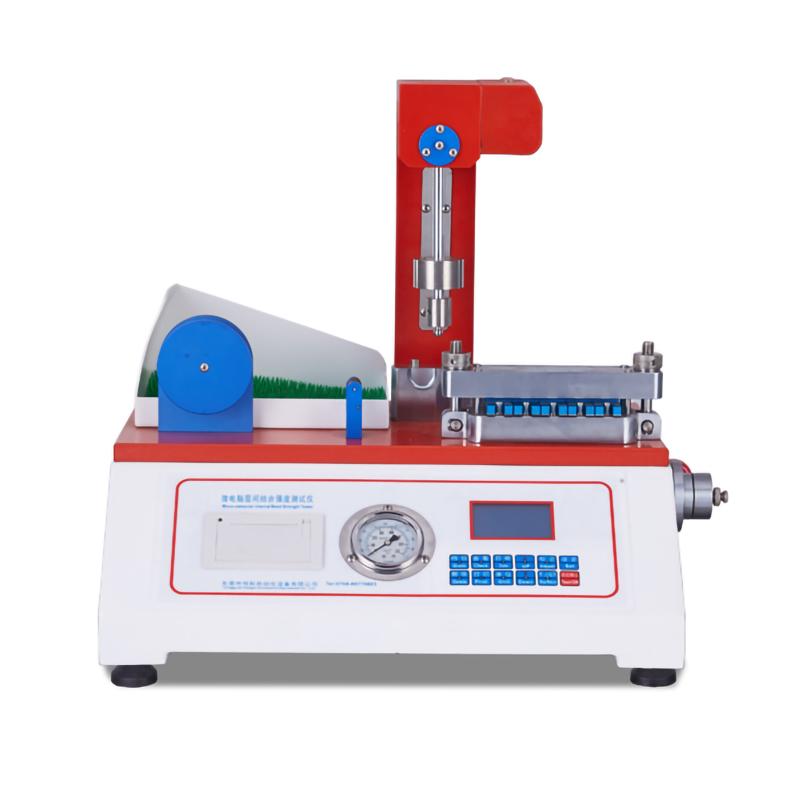

YN-226微电脑层间结合强度测定仪（层间剥离强度测定仪）用于检测纸张和纸板层间结合强度（纸张层与层之间、纸张内结合）的检测仪器，该层间结合强度可以同时用于检测纸张复合材料、薄膜复合材料等等片状材料的内结合强度。
该仪器采用Scott型内结合强度检测方法，其检测原理为：双面胶-试样-双面胶的组合形成一个夹层结构，该夹层被压在一个金属平砧和一个铝块之间。用摆锤撞击铝块上部的内表面，使铝块翻转，并在Z向破坏试样。通过测定摆动的最高位置来计算试样被破坏过程中吸收的能量，以J/m2表示。
执行标准
GB/T 26203、ASTM T569 pm-00
应用范围
| 基础应用 | 纱管纸 | 纸管纸、纱管纸、牛皮纸等层间剥离测定 |
| 灰纸板 | 各种灰纸板、纸板、复合纸板等 | |
| 扩展应用 | 牛卡 | 牛卡纸 |
| 白卡 | 白卡、白板纸等 | |
| 包装 | 彩盒 | |
| 烟盒 | 烟盒 | |
| 其它材料 | 卷烟纸、木材等 |
技术参数
型号 | YN-226 |
取样尺寸与数量 | 25.4mm×128mm；5组试样 |
试样尺寸范围 | 25.4mm×25.4mm |
最大取样厚度 | 1.2mm |
常用试样压力 | (690±21)kpa 或(1034±34)kpa, |
试样夹持力 | 0～400N（可调） |
试样压强范围 | 0～65kg/cm²（0～950psi） |
一级施压面积 | 12.72cm² |
试样座平行定位 | R=0.4×10 |
压力力臂比 | 231.08：0.8 |
释放方式 | 全自动释放 |
冲击角度 | 标准冲击能量释放角度 90° |
分辨率 | 数据采集分辨能力 0.001lbf/in²，5000脉冲高精编码器 |
双面胶对不锈钢粘力大于 | 486N/m |
测量范围 | A档：（0～500）J/M2；B档：（500～1000）J/M2；C档：（1000～1500）J/M2 |
自我核准 | 专用5级校准工具套装（另配） |
示值误差 | A档：±1J/M2；B档：±2J/M2 |
单位 | J/M2 、lbf/in² interchange |
人机界面 | 3.2in液晶显示，实时显示测试数据 |
软件 | 可选择电脑连接软件，办公文件处理文档、终端A4打印 |
打印输出 | 模块式一体热敏打印机 |
外形尺寸 | 500m×400cm×650mm |
重量 | 70KG |
