仪器用途

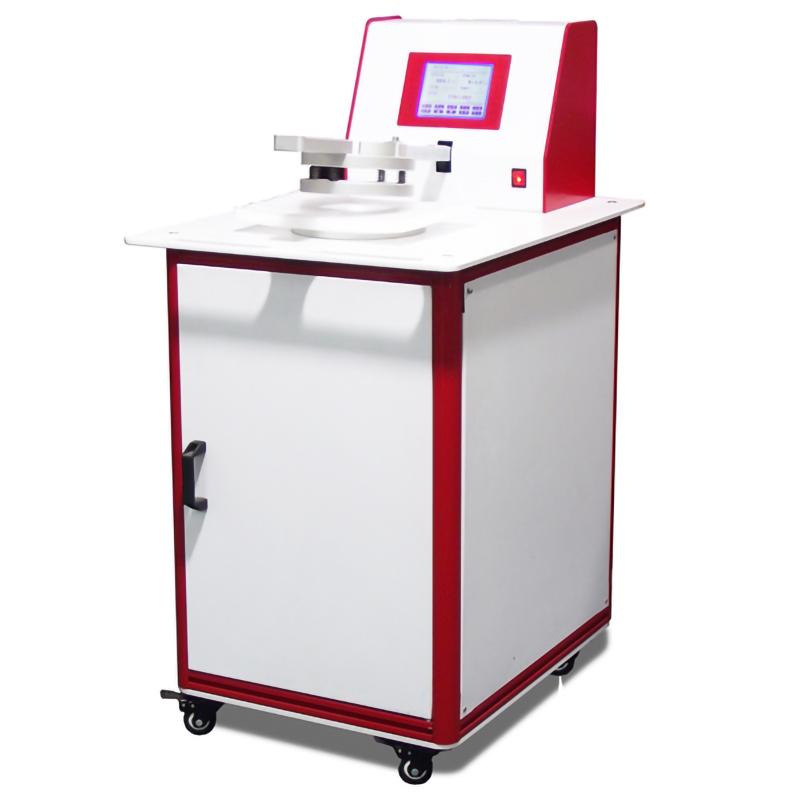

YN-TQD02电子式透气度测定仪是一款通用型电子式纸张透气度测定仪，其各项技术要求和检测方法符合GB/T 22819《高透气纸张透气性的测定》等标准的各项要求与规定，用于检测纸张、薄膜、纤维织布、滤材等各种片状物材料透气性能的专业仪器，是国内造纸行业、纺织行业、皮革行业专业的透气度测量仪。
工作原理
工作原理：按规定的条件下，在单位时间和单位压差下，单位面积的纸页所通过的平均空气流量，以微米每帕斯卡表示【1μm/（Pa･S）】=1mL/(m2･Pa･S) 。
执行标准
GB/T 22819、GB/T 30133、FZ/T 64055、GB/T 6719、ASTM D3574，ASTM D737、ISO9237，ISO5636，ISO7231，AFNORG07-111，BS5636，DIN53887，JISL1096-A
技术特征
微电脑控制系统，高清触摸屏幕显示，一键完成操作；
进口高精度压力及压差传感器检测，确保数据精准；
数字反馈调节吸风量，自动跟踪测定并显示每点压差；
能准确检测各种试样的透气性能，台差小，精度高；
数字追踪双向测试功能，系统自动提示更换喷嘴；
采用高速微型打印机或USP链接电脑A4中文打印；
产品配置
| 标准配置 | 主机、喷嘴、校准孔板、热敏打印纸、电源线、说明书、合格证、保修卡 |
| 选配件 | 通信软件、通信电缆 |
应用范围
| 基础应用 | 绝缘纸 | 变压器绝缘纸板、青壳纸、电缆纸等透气度测定 |
| 包装纸 | 牛皮纸、纸袋纸、玻璃纸、防潮纸、食品包装纸、石蜡纸等透气度测定 | |
| 纤维纸 | 卷绕纸、浸渍纸、层压板、电容器纸、电缆纸、高温纤维纸等透气度测定 | |
| 滤纸 | 工业滤布（滤纸）、定性滤纸、定量滤纸等透气度测定 | |
| 织物 | 用纺织品、面料、针织物、机织物（包括紧密涂层织物）等透气度测定 | |
| 无纺布 | **、 用无纺布、工业用无纺布等透气度测定 | |
| 拓展应用 | 薄膜 | PET薄膜、光学薄膜、复合薄膜、超导薄膜、电机膜等透气度测定 |
| 其它 | 玻璃纤维等纤维材料透气度测定 |
技术参数
型号 | YN-TQD02 |
压差范围 | 1～4000Pa(喷嘴)、1～1000Pa(试样) |
可测透气率 | 0.2～30000mm/s |
单位选择 | mm/s、m3/m2･min、 cm3/cm2･s、m3/m2･h、cfm、L/dm2･min、L/m2･s |
可测透气率 | 0.1～12000mm/s |
测 量误 差 | ≤±2% |
试样厚度 | ≤15mm |
吸风量调节 | 数据反馈动态调节 |
试样面积定值圈 | 5cm2；20cm2；50cm2；100cm2 |
试样直径定值圈 | Ф50mm（≈19.6cm2）Ф70mm（≈38.5cm2） |
喷 嘴 | 共10只 |
数据处理量 | ≤5000次试验 |
数据输出 | 模块式一体热敏打印机 |
接 口 | 双向测试功能 |
电 源 | AC 220V±10V |
功 耗 | 2000W |
外 形 | 550×650×1100mm（L×W×H） |
重量 | 100kg |
