仪器用途

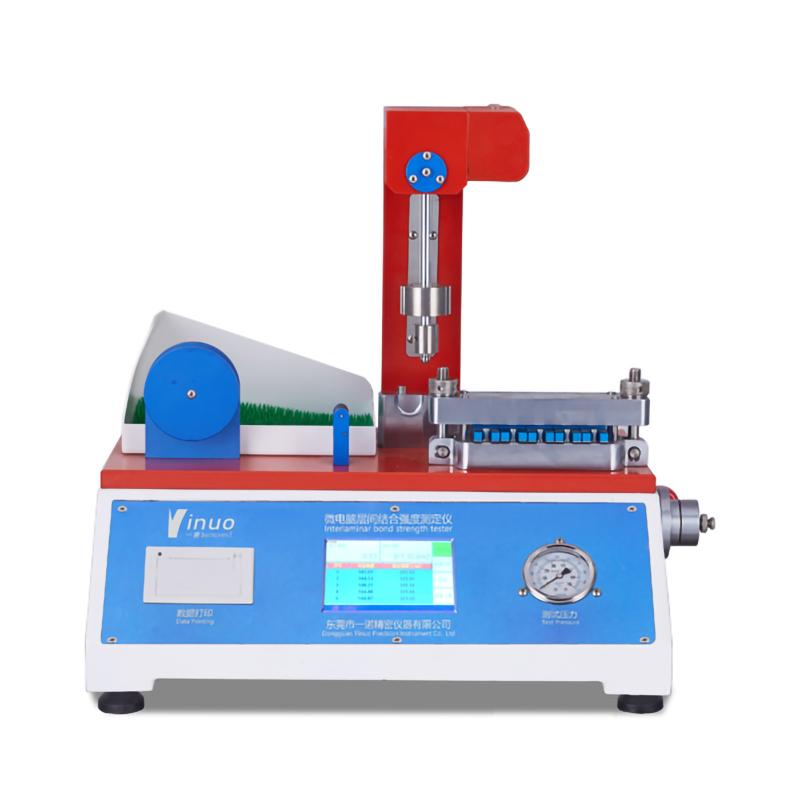

YN-IBTF微电脑层间结合强度测定仪根据TAPPI T569和ISO 16260 方法来测定各种纸和纸板材料内部结合力强度。仪器设计基于一个下落的摆锤，对纸质样品产生高速冲击，把纸质样本夹在两个双涂层胶带基底之间。摆锤冲击测量将样品内部纤维沿Z型方向分成两层所需的总能量。用于检测电工绝缘纸板、纱管纸、灰纸板等工业用纸的层间剥离强度测试，适用于造纸厂、科研院校和质检部门。
工作原理
层间结合测定仪工作原理：双面胶-试样-双面胶的组合形成一个夹层结构，该夹层被压在一个金属平砧和一个铝块之间，用摆锤撞击铝块上部的内表面，使铝块翻转，并在Z向破坏试样。通过测定摆动的位置来计算试样被破坏过程中吸收的能量，以J/m2表示。
执行标准
GB/T 25203、ASTM T569 pm-00、DIN ISO 16260、TAPPI-UM403
技术特征
7.0in触屏曲线显示，中英文双语言自由切换；
液压粘胶压样，压力可自动调节（专利）；
具有测试数据统计处理功能；
专用5级校准工具套装（选配）；
整机刚性强结构稳定，避免测试过程中震动导致能量损失；
可靠的试样装夹和定位，减少试样因取样造成的误差；
可选连接电脑，自动绘制实时试验数据曲线图（选配）
产品配置
| 标准配置 | 主机、层间结合测定仪专用双面胶、热敏打印纸、电源线、说明书、合格证、保修卡 |
| 选 配 | 层间结合专用取样器、专业软件、通信电缆等 |
应用范围
| 基础应用 | 绝缘纸 | 电工纸板、电绝缘纸板的层间内结合力强度测试 |
| 纱管纸 | 纸管纸、纱管纸、牛皮纸的层间内结合力强度测试 | |
| 灰纸板 | 各种灰纸板、纸板、复合纸板的层间内结合力强度测试 | |
| 卡纸 | 牛卡纸、白卡、白板纸的层间内结合力强度测试 | |
| 包装盒 | 彩盒、烟盒、包装盒的层间内结合力强度测试 | |
| 扩展应用 | 其它 | 其它需要加工作业的工业用纸的层间内结合力强度测试 |
技术参数
型号 | YN-IBTF |
试样尺寸 | 25.4mm×25.4mm |
测试数量 | 25.4×128mm,5组试样 |
测试厚度 | （0.1～5）mm |
冲击角度 | 标准冲击能量释放角度 90° |
释放方式 | 全自动释放 |
测量范围 | A:(0～500)J/M2；B(500～1000）J/M2 |
示值误差 | A档:±1J/M2；B档:±2J/M2 |
仪器精度 | 0.01J/M2 |
单 位 | J/M2 、lbf/in² interchange |
分 辨 率 | 0.001lbf/in²，8000脉冲高精编码器 |
常用试样压力 | (690±21)kpa 或(1034±34)kpa, |
试样夹持力 | 0～400N（可调） |
试样压强范围 | 0～65kg/cm²（0～950psi） |
一级施压面积 | 12.72cm² |
试样座平行定位 | R=0.4×10 |
压力力臂比 | 231.08：0.8 |
双面胶粘力 | ＞486N/m |
人机界面 | 7.0in触屏控制系统 |
打印输出 | 模块式一体热敏打印机 |
尺 寸 | 500m×400cm×650mm |
重 量 | 70kg |
