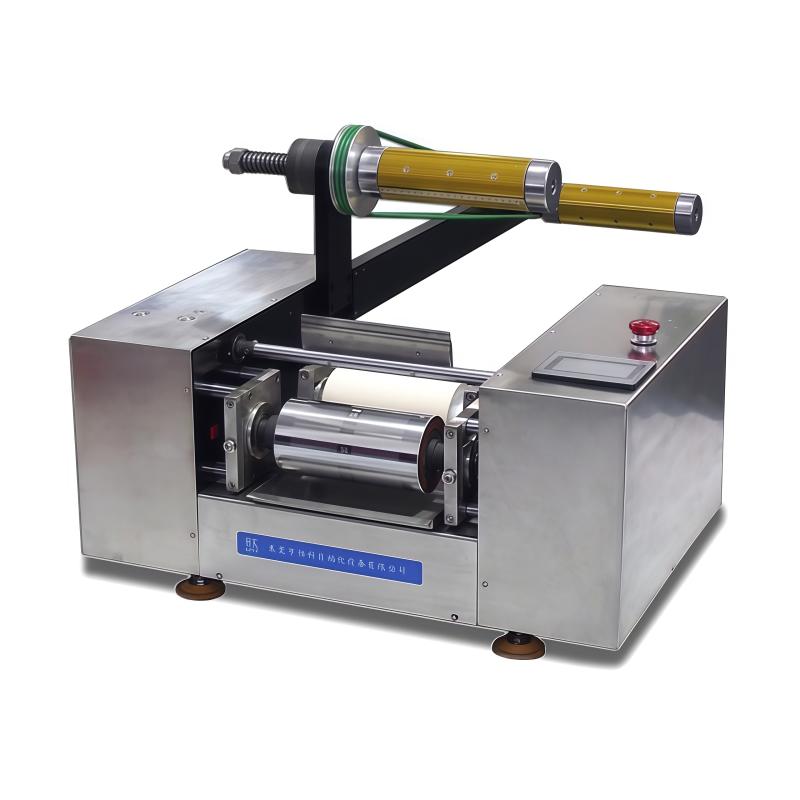

一诺 YN-ZSY-1 凹版油墨展色仪是专为模拟印刷机工作原理设计的专色打样机。采用高精度伺服电机和圆压圆压印方式，配备刮刀供墨和传动清洗装置，支持网纹辊的快速更换。操作简单，触摸屏控制，配备自动复位传感系统。适用于包装印刷生产、造纸生产企业、油墨生产企业和科研机构等。符合 GB/T 8941、ISO2813、ISO 2469、ISO 9416、GB/T 7973、GB/T 7974、GB/T 12911、GB/T7706、ASTM D 6531 等标准。
用途简介
YN-ZSY-1凹版印刷专色打样机是模拟印刷机的工作原理设计生产出来的，该打样机压力可调，承印物的范围广泛，适用于包装印刷生产、造纸生产企业、油墨生产企业和科研机构等等部门使用。专色打样机可以通过标准打样来准确预知油墨的色相。通过不断的与标样的颜色进行对比来确定油墨的正确配比，专色调配正确后再按照该配比在印刷机上批量生产，使得配色工作完全转为印前工作。
性能特点

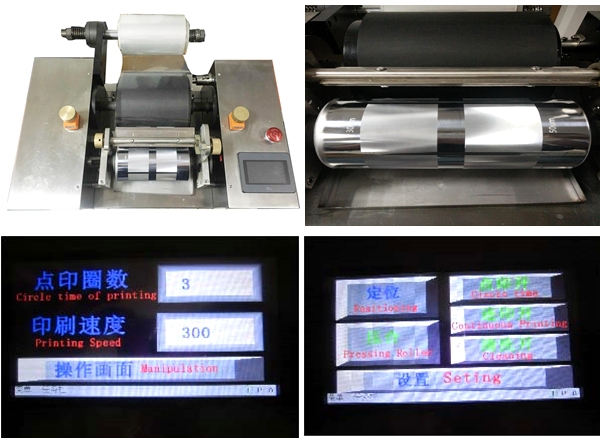

1.操作方式：触摸屏控制，自动定位，气动压合，避免人为操作导致的误差。
2.动力配置：配备高精度伺服电机,采用日本技术伺服系统
3.压印方式：以圆压圆的方式压印，使得式样与辊之间贴合度更好。
4.采用刮刀方式供墨，采用电雕或激光刻版制作凹版网纹辊，精度更高。
5.配备传动清洗装置：网辊与胶辊分离单独清洗网辊更便捷
6.印前位置调节：配置自动复位传感系统
7.网纹辊：可快速更换不同风格网纹辊，也可根据客户要求定制
注意事项
* 粘度：（一般 3#杯 15-20秒粘度），粘度低可能出现流眼泪现象，粘度低可以调节速度配合。
* 刮刀调节：印刷色样出现线纹是刮刀没有锁紧，如果是空白处出现线条是刮刀崩口造成的，可能需要调节或更换刮刀。
* 压力控制：印刷色样出现针孔的，调节压力加大点点。色样出现折痕或者流眼泪，适当调小压力。防止薄膜的静电吸附灰尘，影响印刷效果，工作环境要注意
标准依据
GB/T 8941、ISO2813、ISO 2469、ISO 9416、GB/T 7973、GB/T 7974 GB/T 12911、GB/T7706、ASTM D 6531
技术参数
型号 | YN-ZSY-1 |
外输入电压 | AC220V, 50HZ-60HZ |
整机功率 | 220V/50Hz |
印刷压力 | 气动加压，压力 0到 1kpa可调 |
压力调节开关 | 纯青铜，直径 40mm |
印刷速度 | 0-300r/min触摸屏可调 |
网版数量 | 标配一个梯度版(深度20um,25um,30um,35um，40um,45um） |
色条尺寸 | 65*45mm/P，共 6组方形角度 90度 |
网版规格 | ø10*200mm辊周长 345.4mm，辊宽度 190mm |
胶輥硬度 | 60（粘贴薄膜直径 220mm) |
灰度 | 20%，30%，40%，50%，60%，70%，80%，90%，100%。可根据要求定制。 |
打样有效面积 | 110*160mm |
管芯 | 内径 90mm外径 95mm |
印材规格 | 190*600mm（整周长） |
外形尺寸 | 700*570*570mm |
整机净重 | 140KG |
