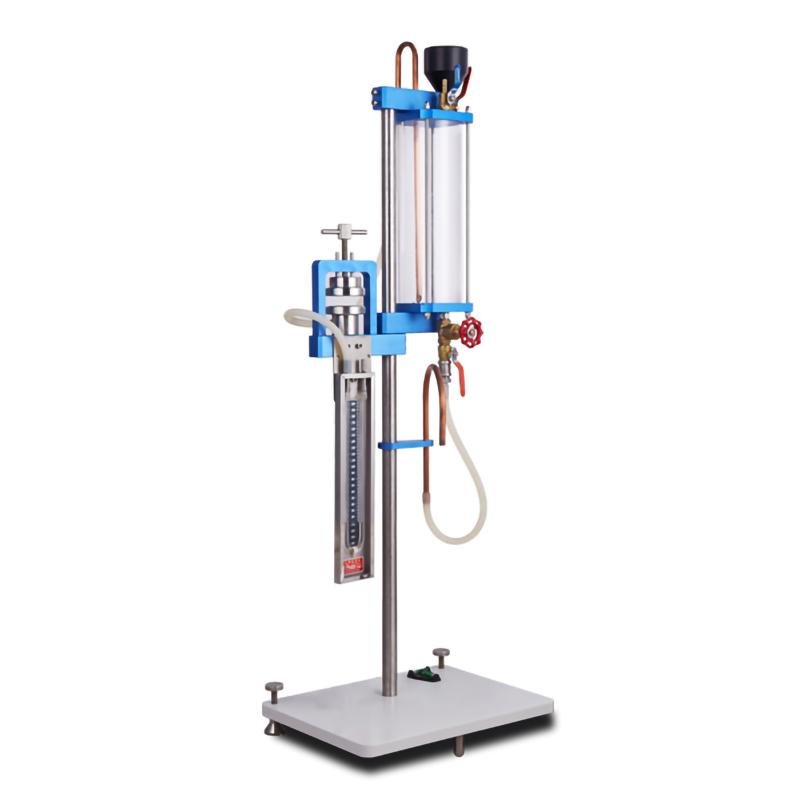

一诺 YN-TQD01 肖伯尔式透气度测定仪采用肖伯尔方法，用于测定各类纸张的透气性能。通过调节两侧水压，形成恒定的压差，测定一定时间内垂直通过试样特定面积的空气流量，计算透气率等参数。广泛应用于各种工业用纸、食品包装纸、水泥袋纸、绝缘纸等材料的透气度测试。具有防腐蚀结构、纯铜阀门、不锈钢材料等特征。适用于薄膜、纸张、金属片、硅片、瓦楞纸板、纺织材料、非织造布等材料的透气度测试，满足ISO 5636.2、GB/T 458、QB/T1667等标准，是造纸厂、科研院校和质检部门的可靠选择。
仪器用途
YN-TQD01 肖伯尔透气度测定仪根据肖伯尔方法来测定各类纸张透气性能检测仪器，通过调节仪器两侧水压形成一个恒定的压差，测定一定时间垂直通过试样特定面积的空气流量，用于计算透气率等参数。广泛用于各种工业用纸、食品包装纸、水泥袋纸、纸袋纸、绝缘纸、拷贝纸等材料的透气度测试，适用于造纸厂以及相关材料的科研院校和质检部门。
工作原理
纸张透气度工作原理：按规定的条件下，在单位时间和单位压差下，单位面积的纸页所通过的平均空气流量，以微米每帕斯卡表示【1μm/（Pa･S）】=1mL/(m2･Pa･S) 。
执行标准
ISO 5636.2 、GB/T 458、QB/T1667
技术特征
气压表支架使用铝合金阳极处理的防腐蚀结构；
阀门材质使用纯铜阀门，杜绝生锈堵阀的现象；
上下端盖均采用不锈钢材料，长时间与水接触不生锈；
试样夹具采用内置结构避免长时间使用造成胶垫脱落；
产品配置
| 标准配置 | 透气度仪主架、量筒、烧杯、说明书，保修卡、合格证 |
| 选 配 | 测试夹持内径、其它 |
应用范围
| 基础应用 | 测试材料 | 用途 |
| 薄膜、薄片 | 各种塑料薄膜、薄片、隔膜等材料透气度测试 | |
| 纸 | 各种包装印刷纸张、纸板、纤维复合纸板等材料透气度测试 | |
| 金属片、硅片 | 硅片、箔片、各种金属片等材料透气度测试 | |
| 瓦楞纸板 | 瓦楞原纸、芯纸等材料透气度测试 | |
| 纺织材料 | 各类纺织材料如编织织物、针织物、涂层织物等材料透气度测试 | |
| 非织造布 | 各类非织造布如尿不湿、 巾、医用口罩等材料透气度测试 | |
| 其它材料 | 固体电绝缘材料、胶黏带、土工合成材料、橡胶等材料透气度测试 |
技术参数
型号 | YN-TQD01 |
测量范围 | 0～1000ml/min/0.01μm/(pa.s)～100μm/(pa.s) |
压力范围 | 0.1kpa～2.0kpa |
测试面积 | 标准试样测试为10±0.2cm² |
试区压差 | 标准测试压差为 1±0.01kpa |
测量精度 | <100ml,误差1ml;＞100ml,误差5ml |
夹环内径 | 标准试样夹持内径 35.68±0.05mm |
上下夹环中心孔同轴度 | 严格控制同轴度偏差<0.05mm |
环境条件温度 | （0～35）℃，湿度＜85% |
外形尺寸 | 400×300×1200mm |
重 量 | About 38kg |
