天地星火XH-10T锚杆拉力计由手动泵、液压缸和数字压力表组成，最大工作压力55Mpa，液压缸最大拔出力100kN，中心孔径27mm。采用中空自复位式液压缸设计，配备数字压力表可直读拉力值，压力表示值误差≤±2%F.S。仪器结构紧凑，携带方便，适用于锚杆、锚索等锚固体的锚固力检测。

XH-10T/15T/30T型锚杆拉力计（拉拔仪）适用于锚杆、锚索、钢筋、锚栓等锚固体锚固力的检测，是锚杆施工支护工程质量检验所需仪器之一。

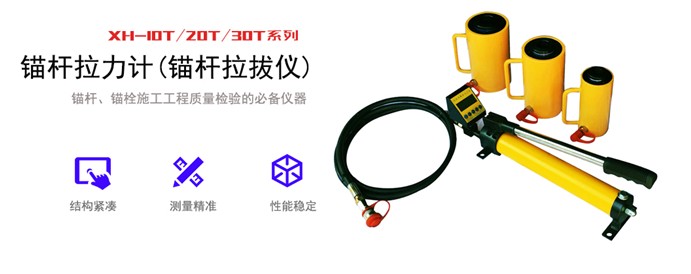

该拉力计由手动泵、液压缸、数字压力表及高压胶管等部分组成。泵体采用精密铸钢制造，使用寿命长。液压缸为中空自复位式，XH系列中空油缸带有提把并可通过快速接头与高压胶管相接。数字压力表读数直观，可直读锚杆拉力（kn）值。该系列拉力计结构紧凑、携带方便、体积小、重量轻。

拉力计手动泵亦可作为通用小流量高压油的动力源。

工作原理

锚杆拉力计（拉拔仪）的工作原理是：当千斤顶中心孔套住被测杆件后，选用合适的夹具夹住被测杆件露出中心孔的部分；在压力泵的液压力的作用下，油压通过油管传递至千斤顶缸体之后，活塞杆顶住专用夹头向外运动；压力直接作用在锚具外壳上，再传递至夹片，夹片受力后卡紧被测杆件，最终促使杆件受到向外的拉拔力；此时压力泵上的压力表显示出所对应的受力(kN)值，即反应出被测杆件所受拉拔力的大小。

上述杆件若为钢筋，既可测知钢筋所受锚固力的大小。拉力计在完成检测后，需用人工以较小的力晃动、振动的方法卸下锚具，才可方便地卸下拉拔用千斤顶。

技术参数
