XH-50TS 智能锚杆拉拔仪是一款高效的检测仪器，支持高达300kN的拉力测量，适用于锚杆、钢筋和锚栓的质量检验。其主要卖点包括：配备240*320彩色触摸屏，提供清晰的拉拔力读数和时间曲线显示；支持自动数据存储和EXCEl格式导出，存储容量高达10000条数据；具备数据自动存储、屏幕亮度调节和中英文显示切换功能，结构紧凑、性能稳定，符合相关设计规范。

产品用途

由天地星火研制生产的XH-nTS系列拉拔仪（拉力计）适用于锚杆、钢筋（植筋）、锚栓等锚固件锚固力的检测，是锚杆、锚栓施工工程质量检验的推荐仪器。

该拉拔仪由手动泵、液压缸、数字压力表及高压胶管等部分组成。泵体采用铝制合金材料与不锈钢材料制造，使用寿命长。液压缸为中空自复位式，通过快速接头与高压胶管快速连接。彩色触摸屏压力表读数直观，可直读锚杆、锚栓拉力（kN）值。该系列拉拔仪结构紧凑、测量精准、性能稳定。符合GB50367-2006《混凝土结构加固设计规范》与JGJ 145-2013《混凝土结构后锚固技术规程》要求。

产品特点

1、240*320彩色触摸显示屏

2、检测过程自动存储

3、存储卡存储数据，EXCEl格式存储，可电脑联机查看数据

4、拉拔力值-时间曲线显示

5、大容量存储卡，可存储10000条数据。

6、数据自动存储，0.5S存储1个数据。

7、屏幕亮度可调

8、自动关机可设定

9、中英文显示切换

10、量程可切换，一个数显表可标定多台液压缸

11、两种显示界面（数据界面，曲线界面）

12、工程塑料包装箱，防雨、防尘、防撞击。

工作原理

智能拉拔仪（拉力计）的工作原理是：当千斤顶中心孔穿过被测杆件后，选用合适的锚具夹住被测杆件外漏部分；在手动泵液压力的作用下，油压通过油管传递至油缸缸体，活塞杆顶住专用锚具向外运动；压力直接作用在锚具外壳上，再传递至夹片，夹片受力后卡紧被测杆件，最终促使杆件受到向外的拉拔力；此时压力泵上的压力表显示出所对应的受力(kN)值，即反应出被测杆件所受拉拔力的大小。拉拔仪在完成检测后，需用人工以较小的力晃动、振动的方法卸下锚具，才可方便地卸下中空油缸。

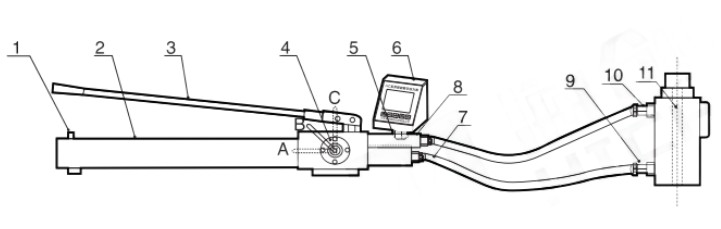

产品结构图

1、加油口 2、储油筒 3、压杆 4、换向阀 5、压力传感器 6、智能数显表 7、高油油管 8、三通 9、进油口 10、回油口 11、中空液压缸

换向阀位置：A：加压；B：中位；C：泄压（退锚）

技术参数
