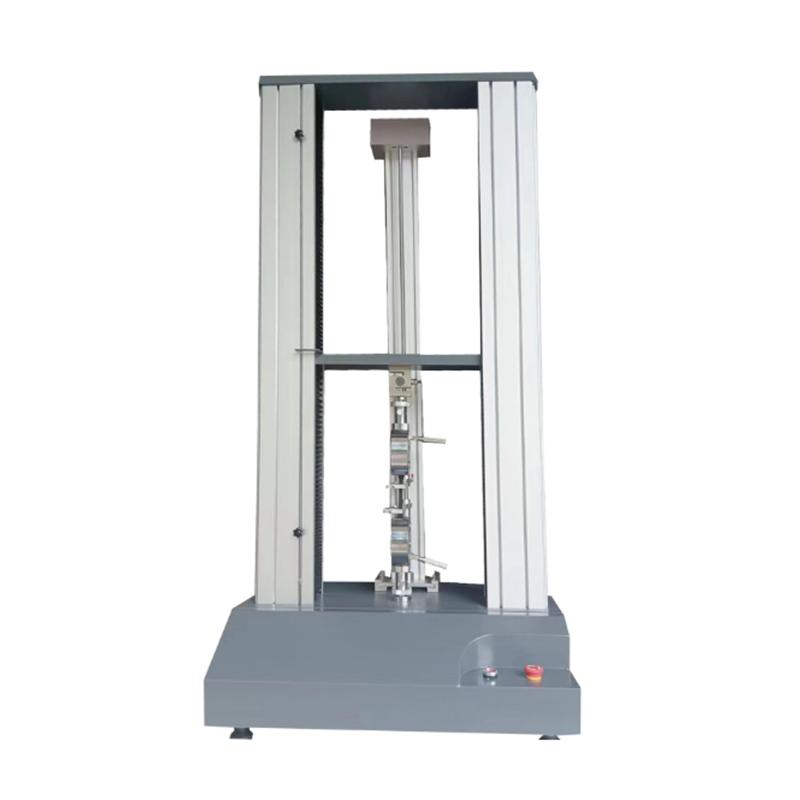

书畅 SC-LL-20KN双柱拉力机是一款高性能电脑服务器系统**材料试验机，专为高等院校、科研机构及工业企业设计，配备全数字闭环控制系统，采用先进的PCI2.2标准回转设计和重型负载传感器，确保测试结果的准确性和稳定性。其独特的高效双柱结构和传动系统提供无间隙的精确控制，适用于各种材料的拉伸、压缩、弯曲及剪切等性能测试，并支持多种国际力学标准。该设备具备按钮安全保护和智能软件功能，使用灵活。

电脑伺服系统万能试验机是严格按标准要求精工制造；全数字闭环控制，结合国内外先进的测控技术、精美的外观设计、高效率的传动系统构成高性能主机，控制系统采用世界流行的高速 PCI2.2标准并行总线设计，采用BB公司放大器，AD公司的高速模数转换器及 CPLD构成数据采集系统高精度负荷传感器构成测量系统。测控软件采用世界比较流行的 C.NET高级语言编写升级简单快捷。

试验机专业测控仪表及软件可实现可以设定位移，力，变形，程控等闭环控制测试试样的最大力，抗拉强度，延伸率，屈服强度等数据和指标，也可根据实际要求定制测量标准或指标参数；数字化控制系统对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求等方式。

电脑伺服系统电子万能试验机是专门针对高等院校、科研院所而设计的新一代微机控制电子万能试验机。主要用于塑胶，金属等的拉伸强度、断裂伸长率、脆性断裂等力学性能测试和研究。该机同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，并且具有良好的扩展性。计算机系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，另外配置种类繁多的试验附具，可完成材料的拉伸、压缩、弯曲、剪切等多种力学性能试验。在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。也是建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、汽车制造、减震系统，科研机构、大专院校、工矿企业、技术监督、商检仲裁等部门的测试设备。

主机部分

采用双空间门式结构，主机部分由四根导向立柱、两根精密滚珠丝杆、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。具有调速精度高、范围宽、性能稳定的交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。精密滚珠丝杠仅承受拉力,有效延长寿命及刚性稳定性.精密丝杠副加载方式,双螺母背紧消间隙,确保系统高刚性及高动态性能。

门式框架结构：整体冲压、铸造铝合金外壳，外观整洁雅致。

结构部分

采用圆弧同步带轮减速，零间隙滚珠丝杠副传动，传动无间隙，使试验力和变形速度精密控制得到保证。电机通过三级同步带轮减速以后带动丝杠旋转，从而推动移动横梁在选定的速度下作直线运动以实现各种试验功能；

主机框架：用型钢制作，表面经过钝化、喷粉烤漆等工艺处理。

滚珠丝杠副：用精密滚球丝杠副，以确保无间隙传递和控制精度。双套滚珠丝杠安装框架内两侧，上端与上横梁轴承连接，滚珠螺母与中部活动横梁固定连接，下端与框架台面下部两端带轮连接，带轮旋转带动滚珠丝杠旋转，使中横梁升降产生拉力或压力。利用中横梁快速升降还可以调节试验空间。传动系统；安装于工作台下部，由同步齿形带及同步齿形带轮所组成，此种传动系统可有效地消除传动过程中的间隙和滑移现象，确保控制的精确性。

横梁：分为上横梁和中横梁，采用中型厚度的碳钢钢板制作，上横梁为固定横梁，安装于主机的最上端。中横梁为活动横梁，通过滚珠螺母与滚珠丝杠连接。中横梁也是加载的关键部件，传感器安装于中横梁的下端，各种试验附具的一端也都悬挂于中横梁之上，中横梁升降即可产生拉力和压力。

移动控制盒：用于在调整试验空间时操作移动横梁快速升降，具有快/慢、运行停止等多种操作方式。

立柱：采用高碳钢精工制作，安装于滚珠丝杠的外侧，上、下两端分别与上横梁和工作台固定连接，主要用于加强框架支撑和安装表面扣板外罩。

防尘罩：安装于门式框架的内侧，用于防止滚珠丝杠受到粉尘侵害。

外罩：采用铝合金制作，主要用于对局部机体内部进行遮盖，使机器外型得以美观，另外对局部机体内部也可以起到保护作用。

符合标准

GB/T2611-2007《试验机通用技术要求》

GB/T16491-2008《电子式万能试验机》

GB/T16825-2008《拉力试验机的检验》

GB/T16775-2005《建筑用硅酮结构密封胶-拉伸试验》

GB/T1040.1/2.4-2018《塑料拉伸性能测定》等行业、国家及国际标准

依据生产标准：GB/T 16491-2008；计量检定标准：JJG475-2008；

产品特点

1. 拥有多种完善的试验夹具，快速更换；可选配工作台，防旋转夹具/附件装置，夹具、附件、环境系统和引伸计; 试样夹持好后，点击开始有自动调零程序，软件可在试验全过程记录的数据曲线，该曲线具有再现功能，而曲线的再现可以使用户完全采用人机对话的方式，自主处理试验数据。例如：可以在任意点输入试验力、变形、应力、应变中的任意一项值而得到其它几项的结果。

2. 自动完成材料的最大承载力、强度、伸长变形、延伸率、弹性模量等试验参数试验曲线可任意选择坐标轴，可自由放大和缩小；可同时显示多个曲线，可设需要的坐标, 例如：载荷－时间，载荷－位移，应力－应变等，满度自调节；可重新读取已经完成试验，模拟再现，数据再分析、多曲线叠加、比较、遍历。

3. 试验结束自动返回，试验力过载保护、过电流、过电压、试样破断时安全保护、操作提示向导保护、试验结束自动保护等多重保护功；多项排序，多类型输出.具有软件权限分级管理功能，便于分权限管理，智能、高效、快捷。

4. 高精度负荷传感器从量程 0.4％开始，精度 0.03Fs%；重复性≤0.03 Fs%专利化新型设计，受横向载荷、非对称载荷、弯曲和扭转力矩的影响非常小， 120%过载无变形（无机械损伤）高精度传感器，其稳定性好，抗侧向冲击能力强；出厂符合 JJG475计量标准。

5. 试验机主要采用品牌数字伺服电机及伺服器作为动力源，同步带和减速机构、高精密滚珠丝杠等作为执行部件，实现试验机移动横梁的上下直线运动，具有传动平稳、噪音低（ 50分贝）的特点。

技术参数
