一．产品名称：加热液压对辊机

二．产品型号：RSC-SHPRP-300

三．产品简介：加热液压对辊机针对电池行业的正、负极片高精度轧制，该设备轧制横向和纵向均匀性好，轧后产品外观优质，适用于对轧制力和轧制缝隙一致性要求高的场合。

四．主要特点

*上下辊加热轧制，温控器控制温度可调，并以数字显示;

*整体式龙门框架，CNC精密加工，保证高精度和高稳定性；

*轧辊采用进口冷轧铬钼材料经热处理表面镀铬深冷处理制作，内外硬度高，耐磨性好；

*专利设计液压平衡轧制机构，保压稳定，横向和纵向轧制均匀性好；

*斜块式辊缝调节装置，数显千表显示；

*PLC,HMI操作,控制各参数设定方便;

*轧辊表面采用镀硬铬处理，防锈好，便易维护;

*设计轧制力采集和存储功能，可监控轧制力曲线;

*可选配收放卷装置，实现卷料连续轧制;

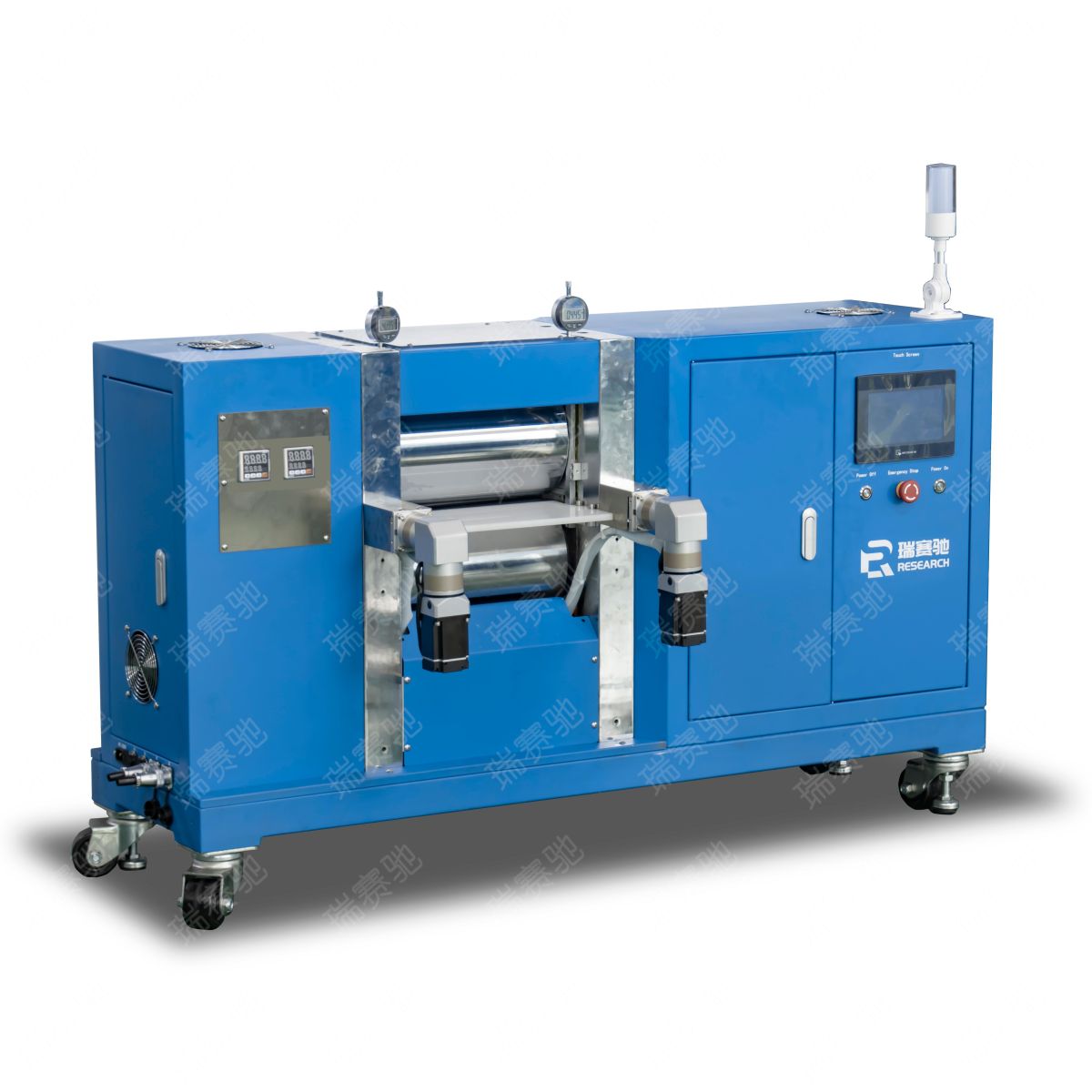

五．产品外观（以实物为准）

六．设备技术参数：

*轧制力：轧制压力 Max.40T

*压力精度：±2T

*轧制温度：上下辊加热，室温～130℃ 可调，数字显示值.

*控温精度：±2℃

*电机驱动调节间隙
*油压介质：68# 抗磨液压油

*轧制间隙 0~2mm可调

*轧制速度 0.3~4m/min

*轧辊规格 直径Φ196x330mm

*辊面宽度：330 mm

*基材幅宽 Max:300mm

*轧辊硬度 表面硬度HRC65~70，硬度层厚度≥15mm，圆跳动好于±2μm

*辊面粗糙度：Rc0.2

*轧辊材质 9Cr3Mo,表面镀硬铬层厚度≥0.15mm

*辊压精度：±3μm

*轧机最大开口度：2 mm

*数显千表显示间隙

*轧机电机：1.5KW交流变频电机

*使用环境:环境温度25±3℃，湿度30~90RH，无振动和电磁干扰

*电压：电压单相220VAC±10%，频率50Hz

*总功率：6.5KW
*外形尺寸：L1470mmxW600mmxH1100mm

*重量：约530KG

*配备万向脚轮，方便移动。

七．设备组成：

液压系统、测压系统，交流变频电机、减速器、精密联轴节、压下装置、辊系、轧机本体、防护板、PLC触摸屏，电气控制等。

八．保养方法及注意事项

（一）保养方法

1.每次工作前要用柔软的布片沾酒精仔细擦拭两轧辊表面，保持清洁。

2.齿轮运动部位加油润滑，保持运动顺畅。

3.禁用气泵吹扫，以防灰尘进入轴承内影响使用精度。

4.若长时间不使用时，将轧辊表面擦拭干净，表面要喷涂防锈油保护辊面不受侵蚀。

5.定期检查机器各部位的螺钉，螺母，销钉等紧固件进行检查，防止松动，杜绝机器质量事故及人身事故。

6.调节辊轧间隙时，两侧小手轮要均衡调节，以免损坏其它零件，调节好后可将百分表取下，以免在生产使用中误碰坏损伤。

（二）注意事项

1.运行过程中严禁将手及其它部位伸到轧辊、齿轮传动的工作危险区域而产生人身伤害，操作时不允许两人或以上人员操作以免产生误伤。（齿轮传动部位都设有防护罩及危险标识）

2.擦拭辊筒时应站在操作面后面擦拭，严防擦机布和手的卷入，造成人身和机器的伤害；

3.严禁戴手套擦拭转动的机器。

4.操作者必须穿紧身衣服，长发者必须戴工帽。

5.外技术人员和外指定人员不能任意拆卸和调试设备。

6.不得私自拆卸电路元器件。
