二．产品型号：RSC-CCM-20

三．产品简介：纽扣电池封口机应用于实验室电池材料研发的样本制作进行纽扣电池，电容器科研封口，也可用于工厂少批量试产。配置不同的模具还可用于电池拆卸，极片压片，压电池粉饼等作业。

四．配置模具：标准配置可用于20系列扣式电池。也可更换部分模具配件后封装24.18.16.12......其它定制系列等扣式电池。

五．主要特点：

*下模采用高精度定位环限位，控制电池封装高度，以免万一封装压力过大不稳定，而导致封口杯的损坏。

*上模封口杯内环设有螺杆弹簧顶心机构，保证万一电池封口时卡住无法取出，只需扭动顶部螺杆即可将纽扣电池强硬顶出。

*内置安全溢流油阀，可根据需要调整压力，同时可设定压力上限，以防由于误操作导致的压力过大产生的破坏，保证了机器使用安全。

*内嵌式压力表,可以观察及准确控制封口压力的大小。

*采用液压式驱动，电池封口无振动，无漏液。

*特殊设计的液压结构，操作省力。

*精密的模具设计保证封口成型的精确可靠，牢固的钢结构设计，使用稳定安全。

*体积小，操作方便，可置于手套箱内操作。

*外形美观，维护简便具有体积小，操作方便，成型精确等优点。

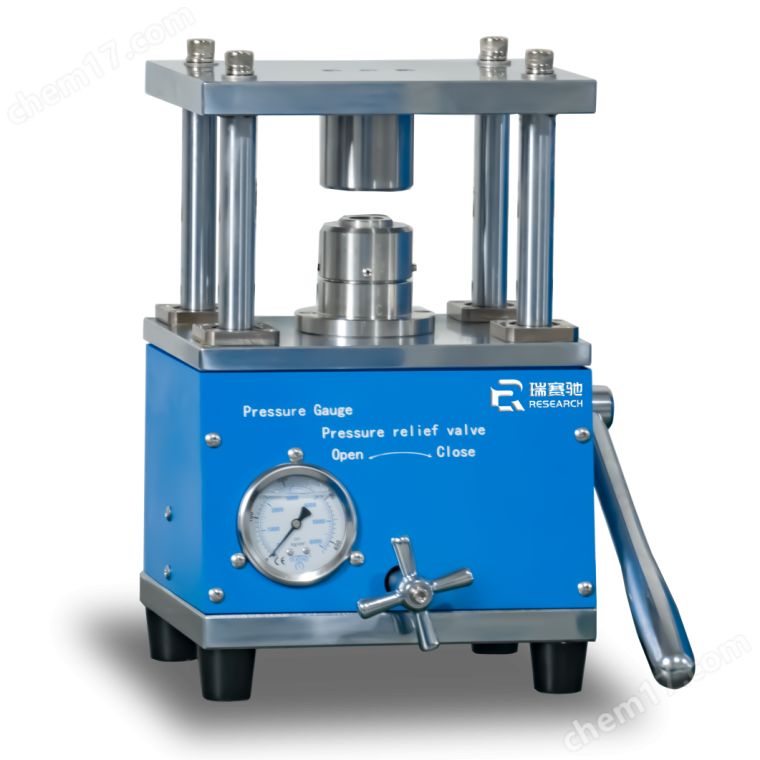

六．产品外观（以实物为准）

七．工作过程说明

1.电池放置：在开模状态下，把电池放入下模定位凹槽内，负极面朝上，放正抚平，手握卸油阀手轮，按顺时针方向旋紧，旋转到限定位置即可。

2.电池封口：上下不断的撬动手摇杆，千斤顶上升加压动模板使模具闭合，当封装压力的压力表读数在50～70kg/cm2 左右即实现电池封装。

3.取出电池：手握卸油阀手轮按逆时针旋松半圈，封口模具将自动打开，开模后，取出电池即可。（手轮顺逆方向都设有极限位点，可以僻免过旋转而导致卸油阀钢珠密封圈脱出，漏油现象）。

4.电池封口高度限位调节：松开封口限位螺母侧面的4-机米螺丝，旋转螺母调节高度，即可限置电池封口的高度，调节好后紧固侧面的机米螺丝。

八．技术参数

*手摇杆操作力度小于5kg；

*正常纽扣电池封装压力的压力表读数在50～70kg/cm2左右，本机在出厂前已调节好,如在特殊情况需要更大的压力要向厂家咨询后才能调节；

*采用进口模具材质；

*模具采用高精度定位环限位，控制电池封装高度，以免万一封装压力过大不稳定，而导致电池封口损坏。

*具有防止电池封口短路功能。

*结构件材质：高强度的铬钢,表面经过环保电镀和喷涂处理.

*外形尺寸：223mm X 170mm X 325mm

*重量：25kg.

九．保养方法及注意事项

（一）保养方法

1.经常擦拭导柱和其它运动部位的污垢，保持清洁，加油润滑保持运动顺畅。

2.定期检查手动拆卸机上各部位的螺钉，螺母，销钉等紧固件进行检查，防止松动，杜绝拆卸机质量事故及人身事故。

（二）注意事项

1.放置产品时，一定要平放在下模定位凹槽内。

2.产品必须负极朝上放置。

3.运行过程中严禁将手及其它部位伸到导柱、滑板、拆卸工作的危险区域而产生人身伤害，操作时不允许两人或以上人员操作以免产生误伤。
