紧凑的结构
高过压保护
结构牢固，可靠，适合压力动态波动，甚至震动的应用场合
技术参数
| 应用 | 用于工业领域的电子差压检测。适于腐蚀性的，低黏度，非结晶的气态或液态介质。 | ||||||||||||||||||||||||

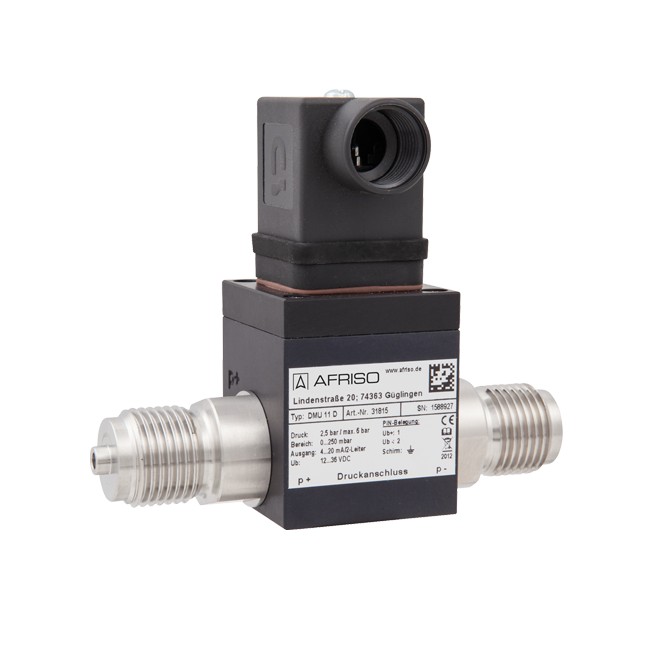

| 描述 | DeltaFox® DMU 11 D采用油浸式压电不锈钢测量元件。施加压力后，正侧和负侧的压力差被转化成与之成正比的电流或电压信号 | ||||||||||||||||||||||||
测量精度 | 相对特征曲线(参照IEC 60770 -极限值校正)的偏差(非线性，迟滞，重复性)： ≤ ± 0.5 % FSO (压差量程与压力的比例1：1到1：5) ≤ ± 1 % FSO (压差量程与压力的比例1：5到1：10) | ||||||||||||||||||||||||
量程/过压保护 |
| ||||||||||||||||||||||||
工作温度 | 介质：-25/ +125 ℃ 环境：-25/ +85 ℃ 贮藏：-40/ +100 ℃ | ||||||||||||||||||||||||
温度影响 | 在温度补偿范围 0/70℃≤ 1.5 % FSO/10K 0/50℃额定压力0.4 bar ≤ 2 % FSO/10K 0/50℃额定压力0.2 bar ≤ 2 % FSO/10K | ||||||||||||||||||||||||
动态特性 | 响应时间：< 5 ms | ||||||||||||||||||||||||
过程连接 | 2 x G1/2B (EN837-1/7.3) | ||||||||||||||||||||||||
材质 | 外壳：铝，黑色，电镀 过程连接：不锈钢316L 膜片：不锈钢316L 密封： FKM | ||||||||||||||||||||||||
输出信号/电源 | 4-20 mA ，2线，DC 12 - 36 V 0-10 V ，3线，DC 14 - 36 V | ||||||||||||||||||||||||
负载电阻 | 4 – 20 mA Rmax = (UB – UBmin )/ 0.02A Ω 0 – 10 V >10 KΩ | ||||||||||||||||||||||||
电流输入 | 4 – 20 mA < 25 mA 0 – 10 V < max. 7 mA | ||||||||||||||||||||||||
电气保护 | 短路保护，正负极接反保护 | ||||||||||||||||||||||||
电气连接/防护等级 | 插头和接线盒符合标准ISO 4400 (DIN 43650-A)IP65 | ||||||||||||||||||||||||
CE认证标准(EMC) | EMCDirective 2014/30/EU | ||||||||||||||||||||||||
供货范围 | 仪器带安装支架 | ||||||||||||||||||||||||
| 可选项 | ■其他过程连接 ■其他电气连接 ■其他密封材料 ■其他输出信号 ■化学密封 |
