手持式宽波段地物光谱仪 | ATP9100-17 ATP9100-25 |
产品特征
l **波段范围：300 nm～1700nm或300 nm～2500nm
l 超小体积、超轻重量；
l 内置Android操作系统，操作时无需额外电脑
l 配套背包，单人可持可操作，且防止摔坏；
l 光纤探头测量，重量轻，使用灵活
l 内置消二级衍射镀膜及滤光片，准确度高
l 显示探头倾角，激光指示探测位置，方便调节
l 主机防尘防水，不易损坏
l 手持式，专用携带箱，易于携带
l 高清触摸屏控制、或PC软件控制
l 高清摄像头显示光谱拍摄区域
l 直接计算植被指数
产品应用
l 农林牧学、地质研究、探矿、路面评测
l 遥感测量、卫星遥感数据校准和标定
l 森林研究、海洋学研究
l 环境损害评估
l 气象学、通量站
ATP9100-17和ATP9100-25手持式全波段地物光谱仪（野外光谱辐射仪）是Optosky（奥谱天成）公司在强大的地物光谱仪研发实力的基础上，推出的一款超轻型全波段地物光谱仪，波长范围分别为300 nm～1700nm和300 nm～2500nm，且重量只有不到1.5Kg，ATP9100-17和ATP9100-25除了常规手持式地物光谱仪的功能外，还可以直接直观地实时显示所监测光谱的区域，使得实验更加准确。适用于从遥感测量，农作物监测，森林研究到海洋学研究等各领域应用。
ATP9100-17和ATP9100-25地物波谱仪具有性价比高，测量快速、准确，操作简单，携带方便等特点，配有功能强大的软件包，除了反射率测量，还可用作辐射度学，光度学和色度学测量。
型号 | 描述 |
ATP9100-17 | 300-1700nm波段范围 |
ATP9100-25 | 300-2500nm波段范围 |
1.性能参数
ATP9100-25 | ATP9100-17 | |
光学参数 | ||
光谱范围 | 300～2500 nm | 300-1700nm |
波长精度 | ± 0.5 nm | ± 0.5 nm |
光谱分辨率 | <3.0 nm@756nm <5.8 nm@1550nm | <3.0 nm@756nm <2.9 nm@1550nm |
视场角 | 小视场角镜头，1º/8º/15º/25º可选 | |
指示激光波长 | 650 nm | |
指示激光功率 | 5 mW | |
信噪比 | 可见光：>800：1 短波红外：10000:1 | 可见光：>800：1 短波红外：10000:1 |
光谱采样间隔 | 0.5 nm | |
硬件光谱平均 | 最高可达 10 万次 | |
电气参数 | ||
操作系统 | 基于安卓6.0 | |
摄像 | 1300万前置摄像头 | |
液晶屏幕 | 5英寸高清 720×1080 电容触摸屏 | |
积分时间 | 1～10 s/自动优化积分时间 | |
数据输出接口 | TYPE-CUSB 2.0、蓝牙 | |
角度数据 | MC3430陀螺仪光学测试角度 0°～180° | |
供电电源 | 内置电池锂电池 5200mAh | |
充电 | USB 5V 充电 | |
电池续航时间 | >3h | |
工作电流 | <1300mA | |
存储温度 | ～20℃ ～+65℃ | |
操作温度 | ～10 ～45 oC | |
工作湿度 | < 90%RH | |
物理参数 | ||
防水等级 | IP65 | |
尺寸 | 151×157×85 mm | |
重量 | 1.3 Kg | 1.1 Kg |
2.配件
标准配件 | |
1 | USB 数据线 |
2 | 野外用光纤跳线 |
3 | 专用PC端软件 |
4 | 充电适配器5V/3A |
5 | 余弦角镜头 |

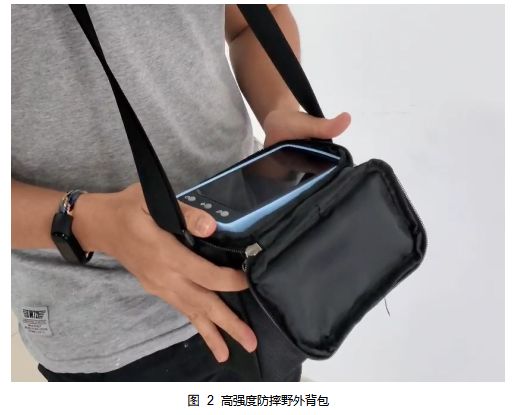

6 | 高强度防摔野外背包 |
可选配件 | |
1 | 视场角镜头，1º/5º/8º/10º/15°/25°可选； |
2 | 反射式探头（叶片夹），植被反射率测量使用，反射率测量使用，ATP0914型 |
3 | 95%漫反射标准白板（17%、50%、70%可选，价格一样） |
4 | 12V卤素灯配件/ATG1021 |
5 | 测试支架+积分球测试透过率使用 |
6 | 比色池测试水质吸光度 |

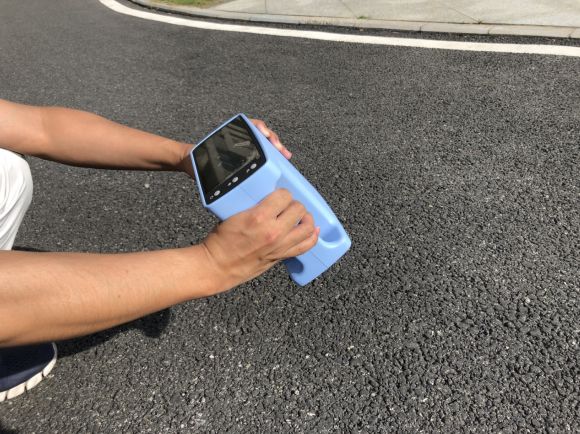

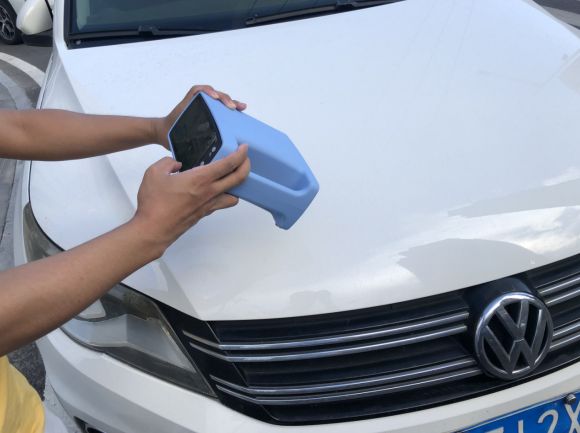

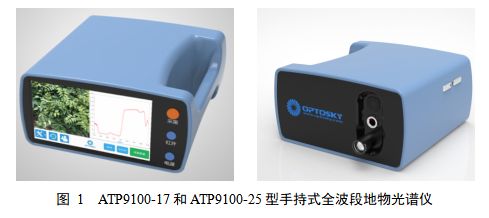

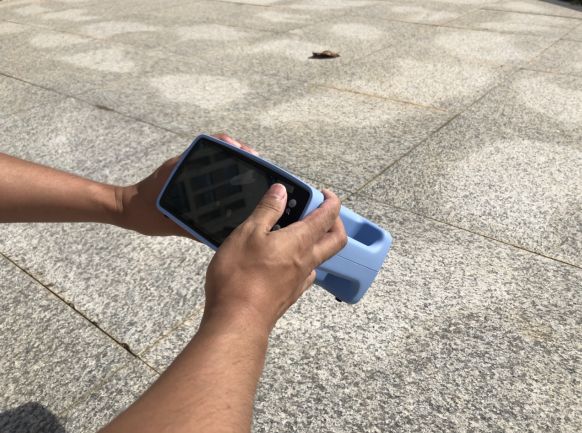

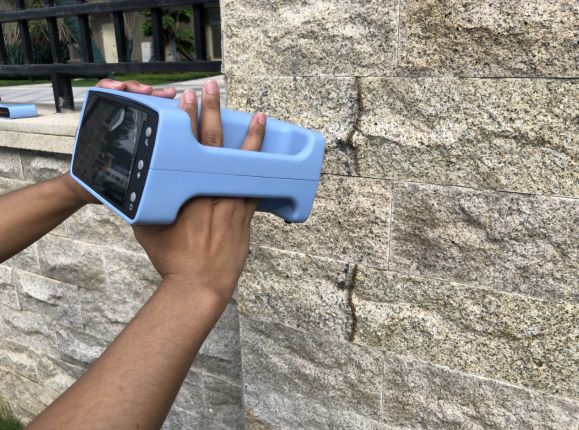

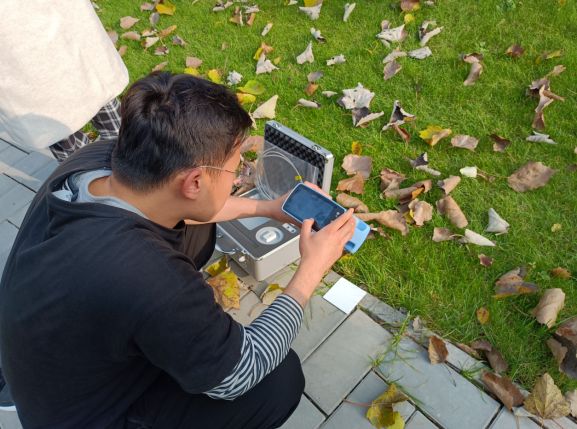

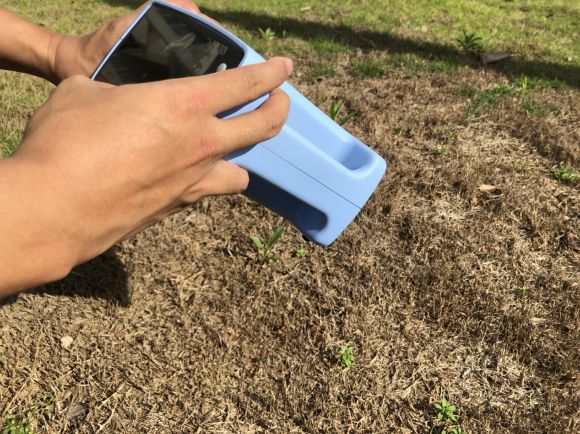

3.实物图
4.地物光谱仪的应用案例

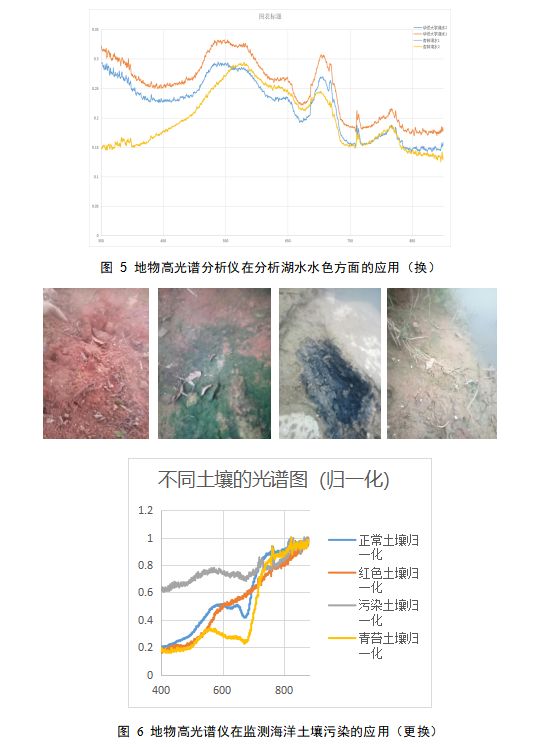

4.1.地物光谱仪（高光谱）在海洋与水质方面的应用
赤潮，又名红潮，是由海水中某些浮游植物、原生动物或细菌在一定环境条件下，短时间内突发性增殖或聚集而引起的一种水体变色的生态异常现象。近年来有毒赤潮频繁发生且规模不断扩大，严重影响海岸渔业、海产养殖业和海洋生态环境。赤潮毒素也威胁着人类的生命安全。
海洋褐胞藻、中肋骨条藻、丹麦细柱藻是三种引发赤潮的浮游植物，红色中缀虫是目前**的有报道的能形成赤潮的原生动物，本身无色，以浮游植物为食；浮游植物色素(主要为叶绿素、胡萝 卜素及其他附属色素)、无机悬浮颗粒物、有色溶解有机物是决定海水光学性质的三大要素，共同影响着海洋的离水辐射信息(如：遥感反射率光谱)，综合考虑这三种水色要素的光谱性质从光谱形态上看，在 400～900 nm 波段区间，不同种类的赤潮光谱均呈明显的双峰形态分布，尤其，位于687～728nm 的**反射峰，是赤潮水体光谱区别于正常海水光谱的特征反射峰，这一点已成功地被用于基于航空高光谱遥感的赤潮检测算法之中。

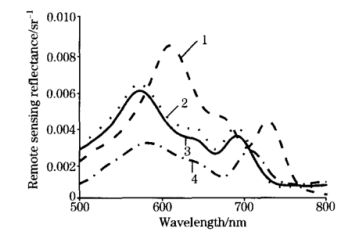

图3不同赤潮种类的高光谱谱图曲线，1：红色中溢虫；2：中肋骨条藻；3：丹麦细柱藻；4：海洋褐胞藻
1) 相对较高浓度的无机悬浮物是 570～585 nm **反射峰产生的主要原因，由于其对光的强散射作用湮没了叶绿素在 550 nm 的反射峰，使之无法从光谱曲线中明显地表现出来，较高浓度的无机悬浮物的出现与实验海域在近岸有直接关系。
2) 藻蓝蛋白(Phycocyanin)这一附属色素在 615～ 630nm 的吸收作用形成了640 nm 波长附近的反射光谱肩峰。
3) 位于670 nm 附近的吸收峰源自叶绿素的强吸收作用。
4) 赤潮水体光谱**反射峰，与黄色物质和悬浮泥沙的存在及其含量无关，归因于叶绿素在该波段的荧光特性。
5) 以往的海洋光学研究中，一般认为叶绿素的荧光峰在 685nm，而近年来的实验观测与光谱模拟研究均表明，随着叶绿素a浓度的升高，在荧光峰强度增大的同时，荧光出射波长也会随之红移。
6) 光谱曲线在800 run 附近的微小反射峰的产生，是因为纯水在该波段具有吸收的极小值。
ATP9100-17和ATP9100-25手持式高光谱地物波谱仪（野外光谱辐射仪）是Optosky（奥谱天成）公司的**产品，波长范围 300～1100 nm，适用于从遥感测量，农作物监测，森林研究到海洋学研究等各领域应用。

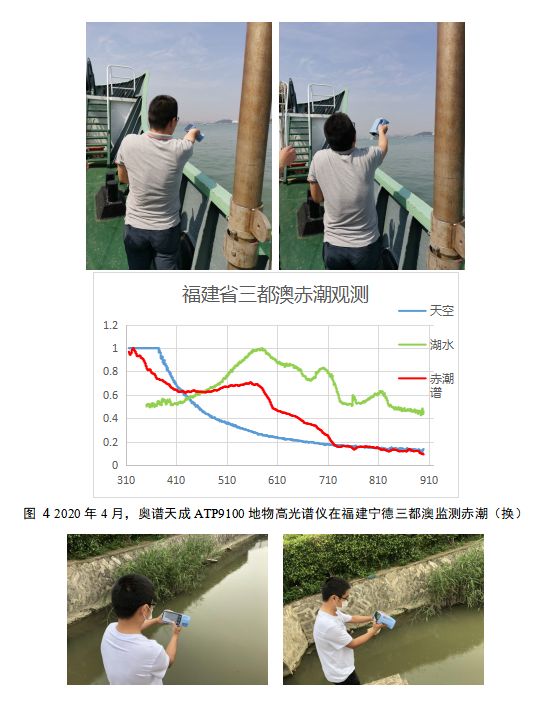

ATP9100-17和ATP9100-25地物波谱仪具有性价比高，测量快速、准确，操作简单，携带方便等特点，配有功能强大的软件包，除了反射率测量，还可用作辐射度学，光度学和色度学测量。2020年4月份，随厦门大学嘉庚号在宁德三都澳水域，成功地监测到赤潮，并根据不同时间监测到的分布图，判断出赤潮的移动方向，成功地进行了赤潮预警。
ATP9100完全属于奥谱天成自研产品，测量精度高，便携性强，成本低，可以**低替代进口，降低成本，提升我市企业在海洋高端探测设备的市场占有率和竞争力。

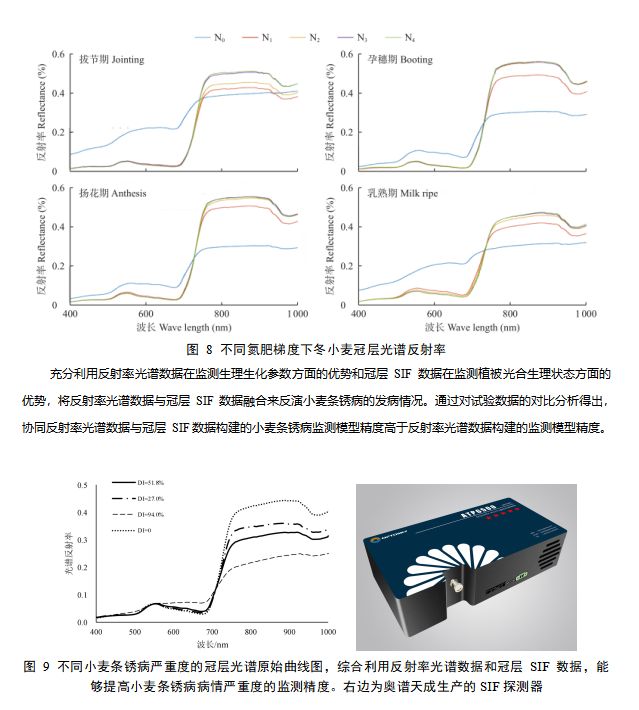

4.2.地物光谱仪（高光谱）在农业方面的应用
氮素是干旱区作物提高产量和经济效益的主要限制因素之一。氮营养指数 Nitrogen nutrition index，NNI ）能够有效地判断作物各生育时期的氮营养丰缺情况 。运用高光谱遥感技术，快速、准确诊断滴灌棉田的氮素营养状况，进而优化作物各生育时期的供氮量是提高作物的氮肥利用效率、改善土壤环境的关键措施。随着高光谱技术的成熟，应用高光谱技术和算法反演作物叶片氮素含量、叶绿素浓度、叶面积、生物量等生理生化参数是目前研究棉花氮素营养状况的主要手段。但这些参数会因生育期、冠层密度、植株形态、气候和光照等几方面的不同而产生差异。另外以上所述参数只能对棉花的养分状况有相对大致了解，对于其养分亏缺及营养过剩的程度无法给予定性判断。植被指数对于氮素的敏感性较高，受其他因素的干扰较小，因此植被指数的变动可以用来推测氮素的变动，而氮营养指数与氮素含量结合更加紧密，所以监测氮营养指数的变动能够精准监测植株氮素营养状况。

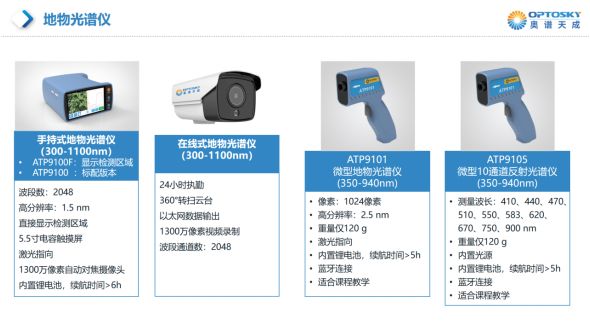

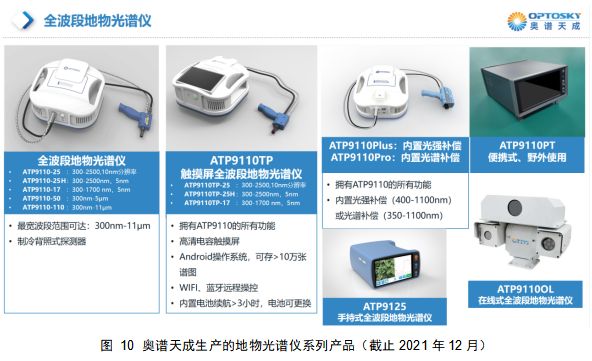

5.奥谱天成生产的地物光谱仪系列产品
