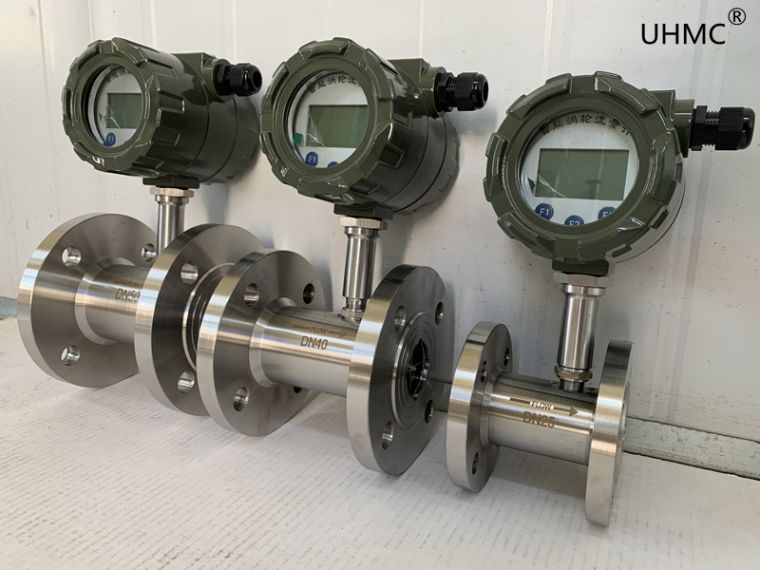

防爆涡轮流量计是一款新一代的测量仪器。具有功能性可靠、寿命长、抗干扰强等优点。涡轮流量计被广泛应用于石油、有机液体、无机液、液化气、天然气、煤气和低温流体等。在国外液化石油气、成品油和轻质原油等的转运及集输站,大型原油输送管线的首末站都大量采用它进行贸易结算。

上海有恒涡轮流量计基本参数

1、精度等级 ±1%RF、±0.5%RF

2、量程比 1:10；1:15；1:20

3、仪表材质 304不锈钢、316（L）不锈钢等

4、被测介质温度（℃） -20～＋120℃

5、环境条件 温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa

6、输出信号 脉冲频率信号，低电平≤0.8V 高电平≥8V

7、供电电源 +12VDC 、+24VDC（可选）

8、信号传输线 STVPV3×0.3（三线制）

9、传输距离 ≤1000m

10、信号线接口 豪斯曼接头

11、防爆等级 非防爆产品

12、防护等级 IP65

采用超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能化仪表，具备机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电

脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f÷k

式中：

f——脉冲频率[Hz]；

k——传感器的仪表系数[1/m]，由校验单给出。若以[1/L]为单位Q=3.6×f/k

Q——流体的瞬时流量（工作状态下）[m3/h]；

3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

具有精度高、重复性好、结构简单、运动部件少、耐高压、测量范围宽、体积小、重量轻、压力损失小、维修方便等优点，用于封闭管道中测量低粘度气体的体积流量和总量。在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。
